5252D-S通信協議軟件

當前興起的元宇宙、無線游戲、實時協作、沉浸式AR/VR等應用對無線傳輸?shù)难訒r、速率以及穩定性均提出了嚴苛的要求。WIFI7協議通過引入320MHz帶寬、Multi-RU機制、4096QAM調制、多AP間協同調度、16數據流MIMO技術、Multi-link多鏈路等技術，在面對這些應用場景時，能夠提供更好的體驗，具備顯著優勢。

WIFI7設備的研發和生產過程中，需要對發射機和接收機的功能與性能指標進行測試，然而，多種新技術的引入，對測試提出新的挑戰。電科思儀開發的通信協議軟件支持WIFI7協議測試，支持對WIFI7信號分析和信號發生功能，用于WIFI7信號質量測量，如EVM、ACLR、BER等。

1、具備多種WIFI協議制式的測試能力

支持WIFI技術演進的多種協議制式，包括WIFI7(802.11be)、WIFI6(802.11ax)、WIFI5(802.11ac)、WIFI4(802.11n)等，支持符合WIFI多種協議制式信號的生成和信號解析。

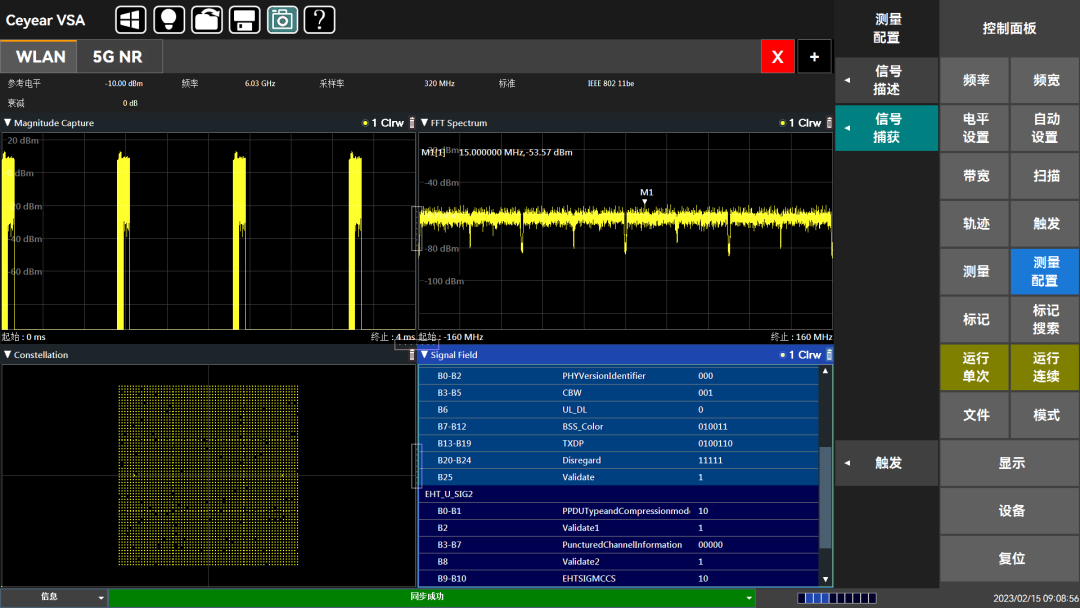

WIFI7(802.11be)解析實測圖

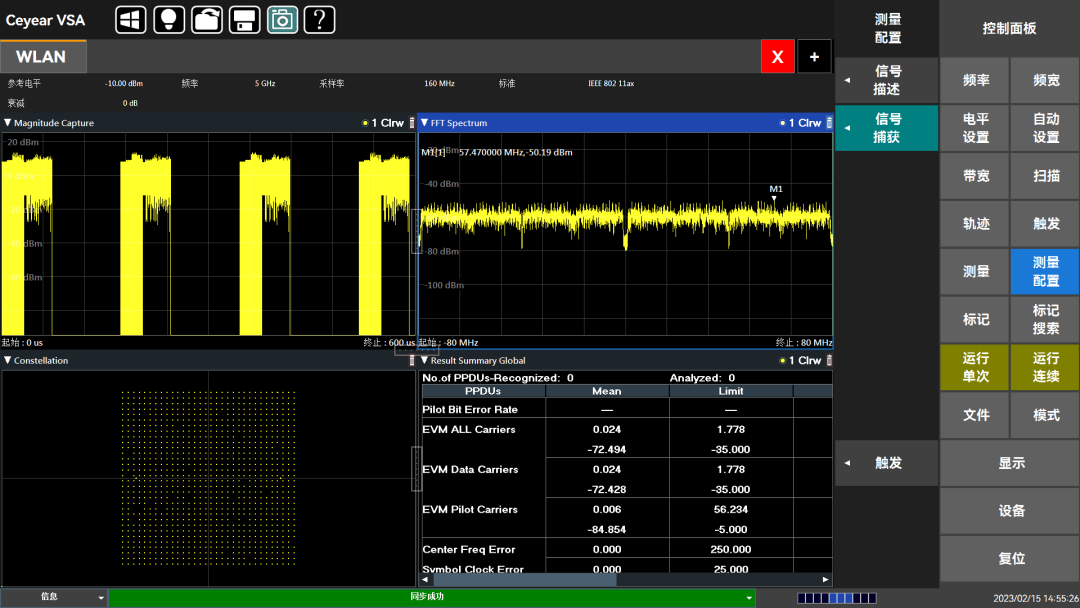

WIFI6(802.11ax)解析實測圖

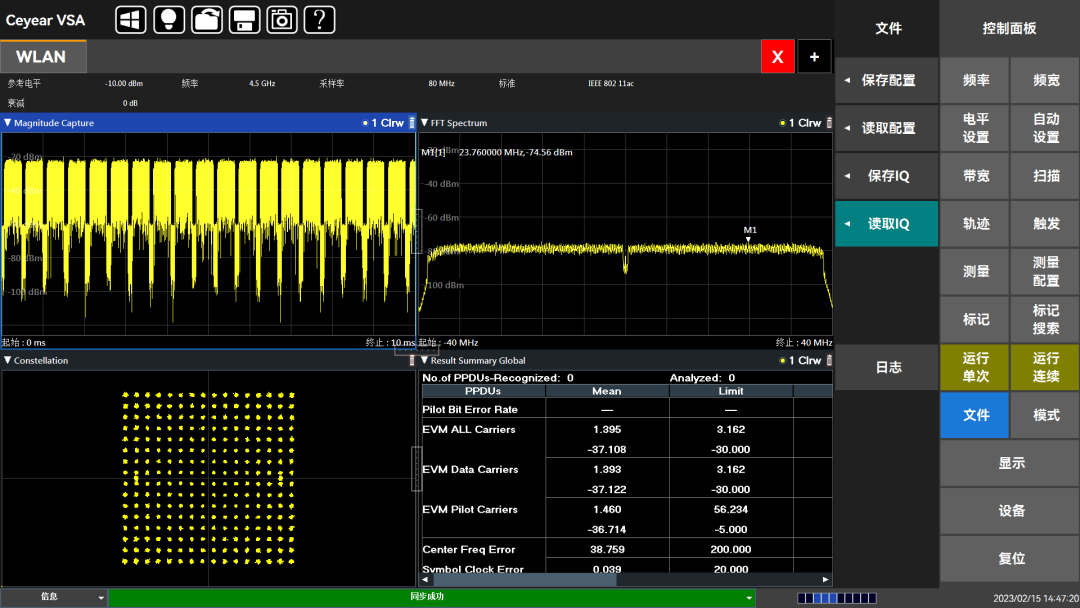

WIFI5(802.11ac)解析實測圖

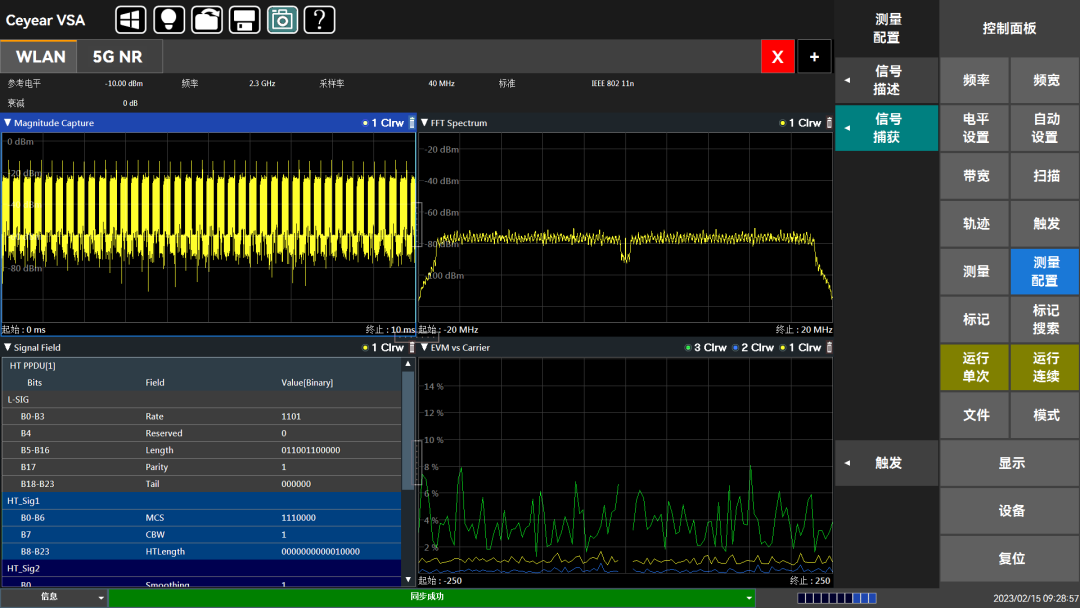

WIFI4(802.11n)解析實測圖

2、豐富全面的測量體驗

通過時域、頻域和調制域分析，可以更深入地觀察信號，支持測試項包括：Magnitude Capture、PVT、FFT Spectrum、EVM vs Symbol、EVM vs Carrier、Constellation、Result Summary 、Signal Field等；支持生成完整的編碼信號，用于接收機的吞吐量測試；布局清晰的顯示界面，以及靈活可變的多窗口顯示，能夠快速表征各種測量功能，方便結果解讀。

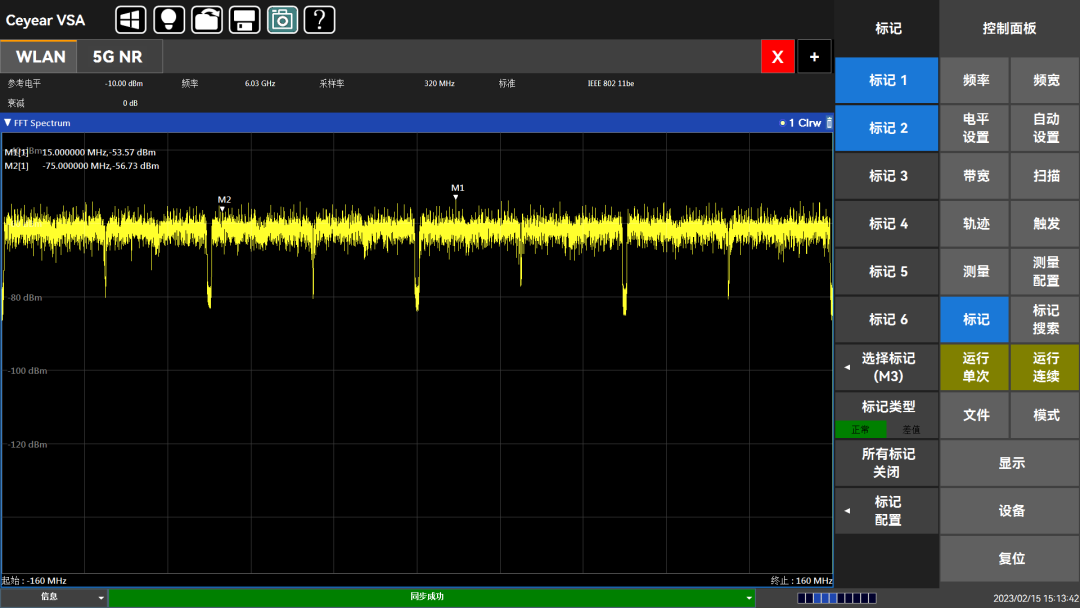

FFT Spectrum支持多Mark標記

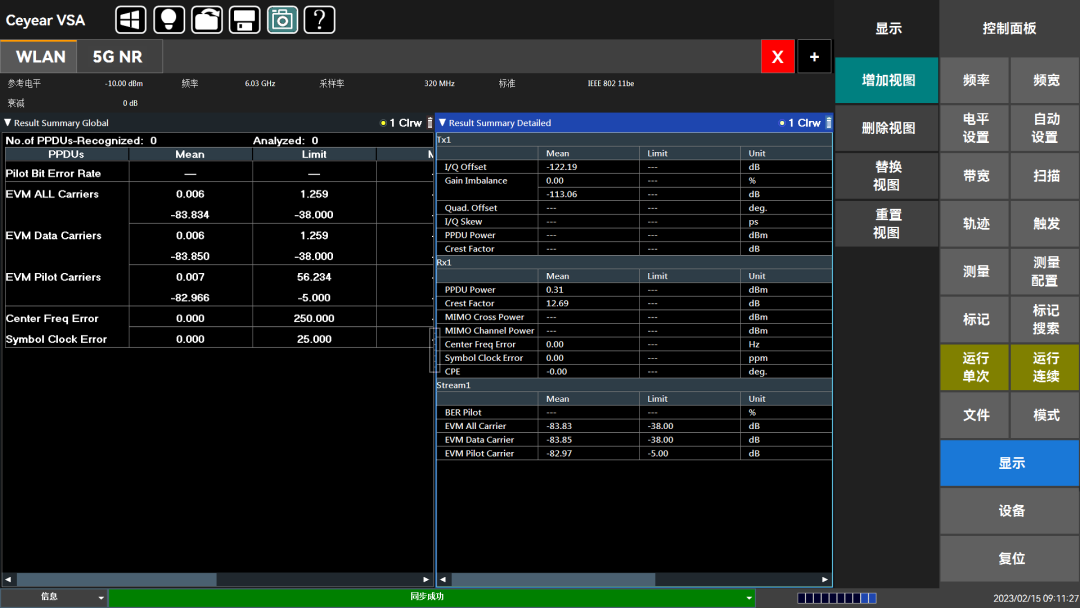

Result Summary反映解調結果

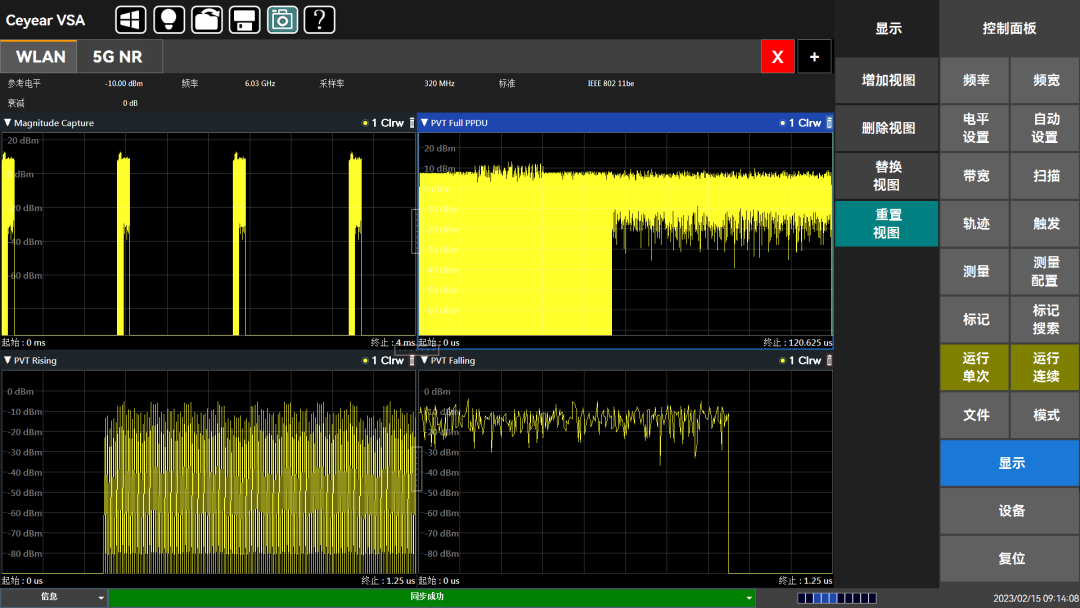

PVT支持Full/Rising/Falling

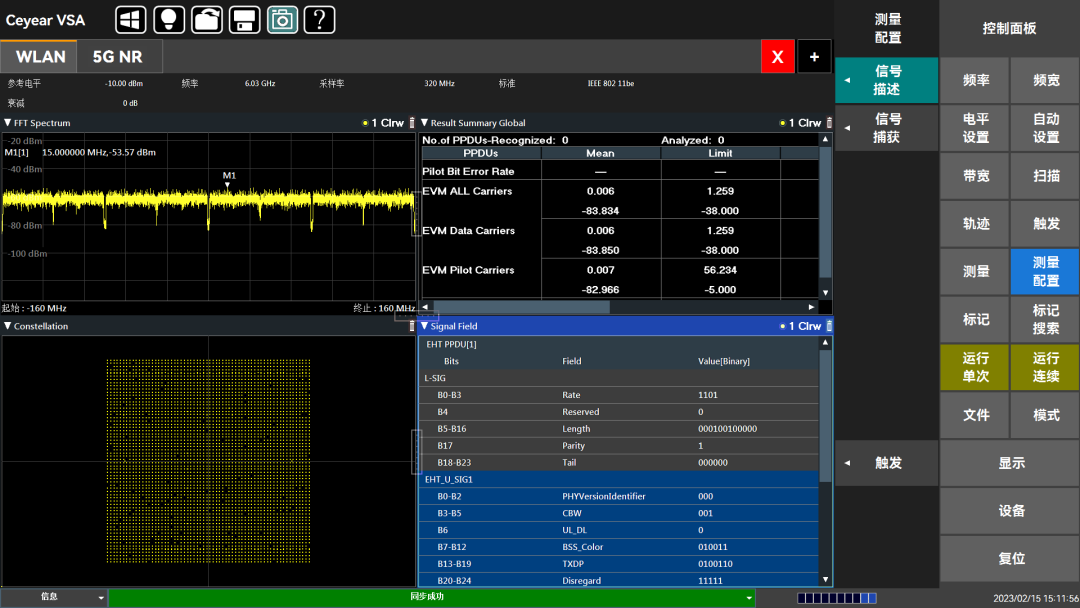

Signal Field支持前導解析

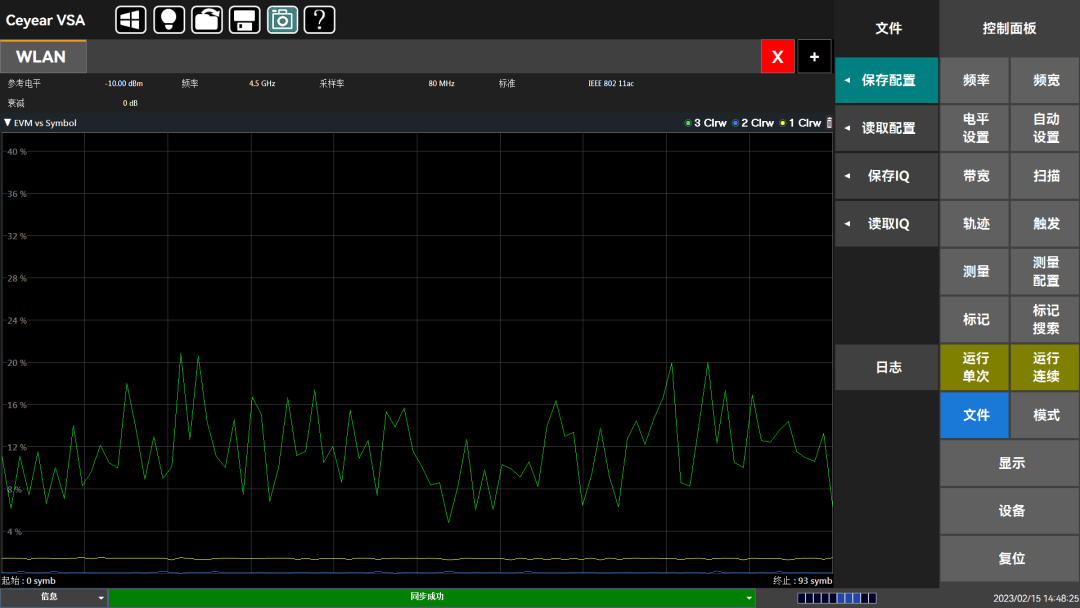

EVM vs Symbol反映符號特性

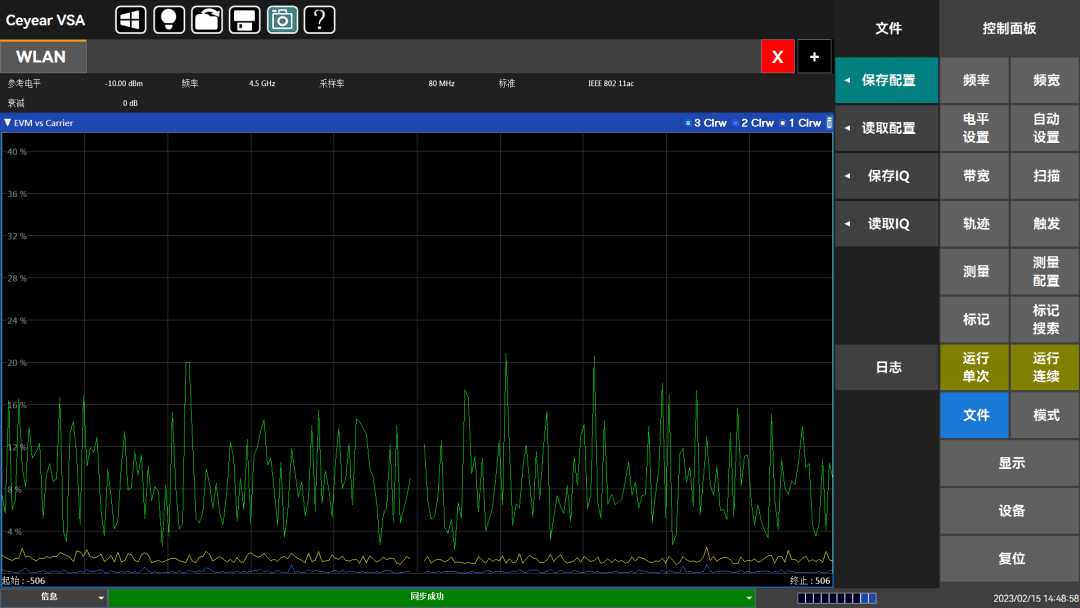

EVM vs Carrier反映載波特性

3、良好的擴展應用能力

通信協議軟件可直接安裝在PC上，支持導入數據進行離線分析，也支持結合儀表進行在線解調分析；通信協議軟件已適配多款國內外主流通信儀表和設備，并支持用戶自定義數據格式；使用USB/LAN接口控制數據傳輸, 可滿足不同場景對WIFI協議開發測試需求。

WIFI7技術的到來，將用無線的方式去解決一些以往只能用有線處理的場景，進一步改變大家的工作和生活方式，必將是各行業數字化轉型的一種機遇。電科思儀提供的WIFI7信號產生和信號分析解決方案，通過產生靈活配置的WIFI7等協議制式的矢量調制信號，可用于設備的功能與性能測試，并通過對WIFI矢量調制信號進行時域、頻域和調制域的測量及分析，幫助客戶排查研發和生產過程中遇到的問題，助力加速部署最新的WIFI7技術與產品商用。
