在示波器上捕獲和分析未知波形的任務，可能是日常操作，也可能像在黑暗中拍攝一樣困難。在許多情況下，采取有條不紊的方法設置示波器，將有助于捕獲穩定的波形。
傳統的手動波形設置方法
傳統的手動波形設置方法需要手動調整三個關鍵參數，以實現最佳顯示效果，但往往難以確定正確的調整值。
01
垂直靈敏度：調整垂直靈敏度，使信號的垂直振幅跨越示波器屏幕的三到六個格。
02
水平定時：調整水平時間刻度，使每格時間設置合適，從而使顯示器寬度上能夠顯示三到四個波形周期。
03
觸發位置：將觸發位置設定在垂直振幅的50%處。不過，由于信號特性各異，這一設置并不一定能保證顯示穩定。
當這三個參數調整得當時，示波器會呈現出對稱的“軌跡”，即清晰描繪出波形的線條。波形的種類繁多，變化無窮，從常見的正弦波到單向方形波，再到復雜的鯊魚齒形波等。采用手動設置方法時，通常需要反復、繁瑣地調整各項參數，才能使波形清晰可讀，進而便于進行后續的分析工作。

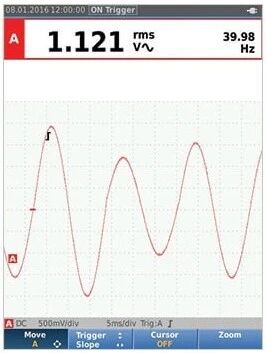

針對 3-6 個垂直分區調整的未知跡線

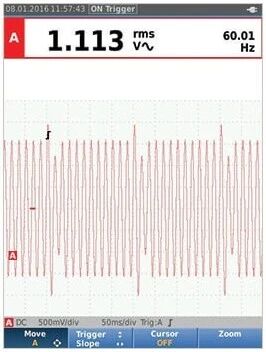

未知跡線水平調整 3-4 個周期
Fluke 120B系列ScopeMeter?工業用手持式示波表的Connect-and-View?觸發技術
與傳統手動設置方法相比，福祿克手持式示波器搭載了一項名為Connect-and-View?的技術，能夠自動完成模擬波形的數字化處理，呈現清晰的信號圖像。該技術可自動優化垂直和水平定時以及觸發位置，即使面對復雜的未知信號，也能實現清晰穩定的顯示，極大地簡化了操作流程。一旦信號發生變化，示波器會自動跟蹤并調整設置，確保顯示效果始終如一。
啟用Connect-and-View?功能非常簡單，只需按下AUTO按鈕即可。啟用后，您將看到一條滿足以下條件的跡線：
位于顯示器的垂直范圍內；
顯示至少三個波形周期；
穩定性高，足以讓您識別波形的整體特征。
這種自動化方法能夠快速建立信號的可讀表示，從而更高效地進行故障排除。然而，為了獲得最佳的測量結果，有時可能需要結合自動和手動調整的方式，以滿足特定的測試需求。
