探頭的延時是指信號從被測點傳輸到示波器輸入端的時間間隔，即信號經過探頭的探針、傳輸電纜、內部電路等路徑后，到達示波器采樣系統的總時間延遲，（以下討論低速信號情景，忽略示波器通道間ps級的延時誤差）。不同型號的探頭延時存在差異，尤其是有源探頭和無源探頭混用，相對延遲較大時，會在示波器上看到波形錯位現象。

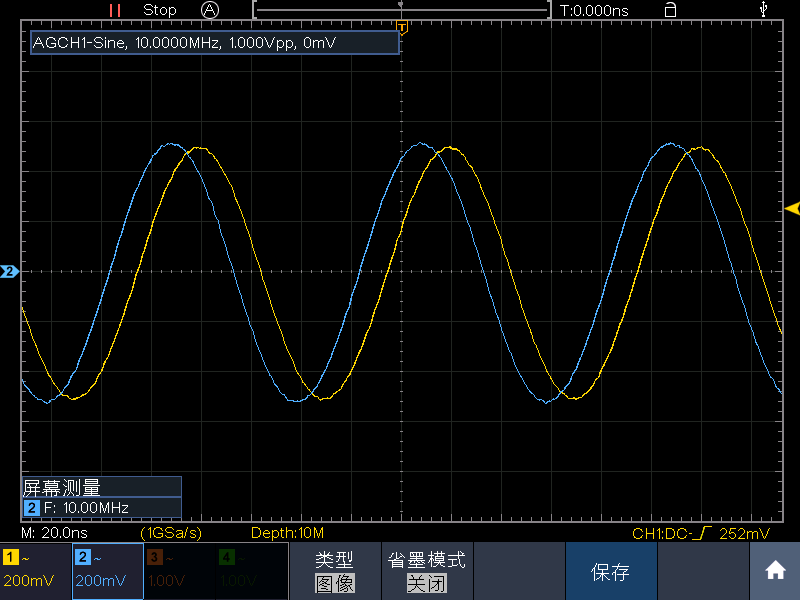

圖1 有源探頭（CH1）與無源探頭(CH2)同時測量10MHz正弦波時出現錯位現象
影響探頭延時的因素有很多，比如連接線的材質、長度、探頭的內部電路等，在進行多通道同步信號測量時，需先測量不同探頭的相對延時，對于高速信號（如高頻脈沖、高速數字信號等）的多通道同步測量，除了探頭本身的延時差異，示波器自身通道間的固有延時也需關注，以免影響信號的特性分析。

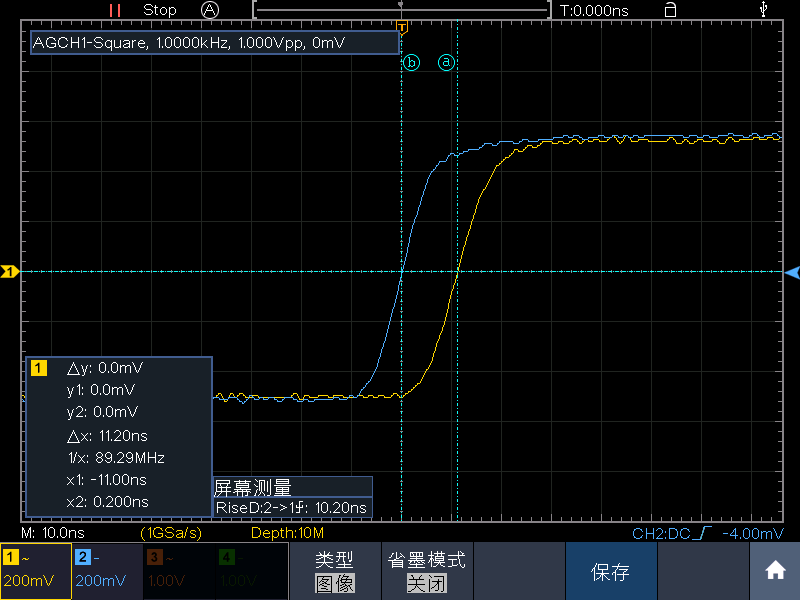

可以選擇信號發生器產生快沿脈沖信號或者示波器自帶的方波信號測量不同探頭的相對延時，一般在示波器的前面板處有校準信號輸出端，會輸出校準方波，可用于示波器探頭的校準。只需要將探頭同時接入同一信號源，可以通過調整光標進行手動測量兩通道波形的時間差，也可以使用測量功能中的上升沿/下降沿延遲測量，自動識別兩個通道信號的特征點并計算時間差。圖中被測信號由信號發生器產生，頻率1kHz，峰峰值1Vpp的方波，用光標手動測量波形的上升沿延遲為11.2ns，自動測量上升沿延遲為10.2ns，代表雙通道間信號的相對延時。
圖2 不同探頭測試同一方波對比
