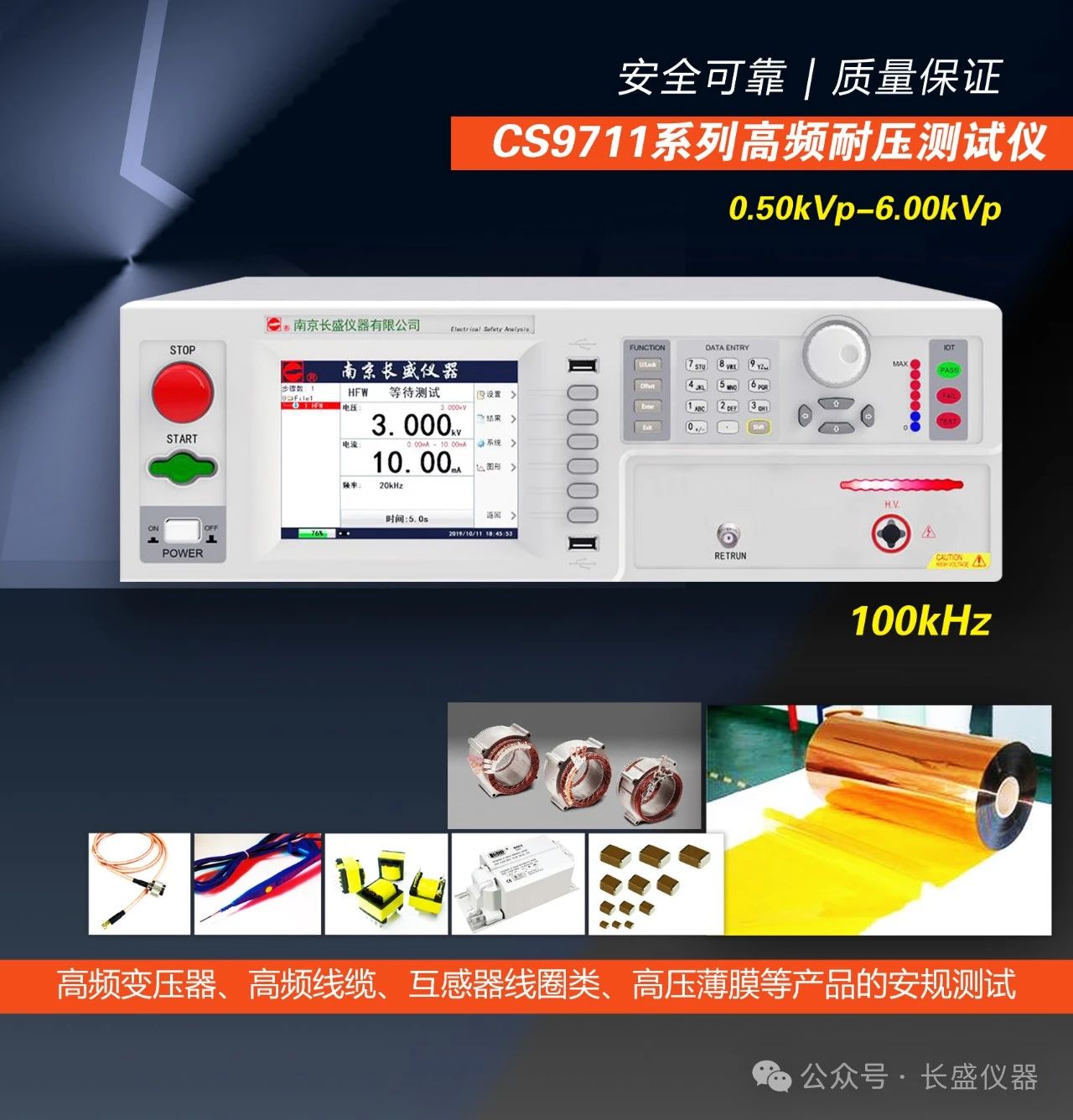

在當今高速發展的電子制造業中，高頻高壓環境下的電子零組件質量與安全性至關重要。CS97XX系列高頻耐壓測試儀應運而生，以其卓越的性能和可靠的設計，成為各類嚴苛測試環境的理想選擇，為您的產品質量保駕護航。
為什么必須在高頻（如100kHz）條件下進行產品測試，這并非無的放矢，而是由現代電子產品的實際工作環境、安全法規的嚴苛要求以及高頻特有的物理效應所共同決定的。以下是幾個關鍵原因的分析：
典型應用：液晶逆變器、開關電源
液晶逆變器：為了驅動CCFL燈管或LED陣列，需要將直流低電壓轉換成頻率通常在40kHz-100kHz甚至更高的高頻交流高壓電。其變壓器次級線圈的工作電壓可達上千伏，且頻率極高。
為什么低頻測試不行？
如果僅使用50/60Hz的傳統工頻耐壓測試儀進行檢驗，無法真實模擬元件在實際工作中所承受的電應力。一個在50Hz下絕緣良好的元件，在100kHz的高頻下可能會因為介電損耗急劇增加、絕緣材料發熱、局部放電（電暈） 等原因而失效。高頻測試是保證產品在真實環境下可靠性的唯一方法。
介電損耗與發熱：
絕緣材料在高頻交變電場下會因分子不斷極化而產生熱量，稱為介電損耗。損耗隨頻率升高而急劇增加。
如果材料有缺陷或設計不當，這種發熱會導致溫升過高，從而加速絕緣老化，甚至導致熱擊穿。高頻耐壓測試能有效篩選出因介電損耗過大而不合格的元件。
雜散電容的影響：任何導體之間都存在雜散電容。在高頻下，即使不連接待測物（空載），測試儀輸出端本身的雜散電容也會形成一個容性負載，產生可觀的“背景”電流。這個電流會干擾真實測試結果的準確性。
CS97XX的解決方案：其空載電流清零功能正是為了消除這一誤差而設計。它先測量并存儲空載時的背景電流，然后在正式測試中將其減掉，從而確保最終顯示的電流值完全是被測元件本身產生的，實現了高精度測量。這項功能在高頻測試中至關重要。
高頻高壓測試中，雜散電容導致的電流誤差嚴重影響結果準確性。CS97XX系列獨家空載電流清零功能，有效消除雜散電容影響，確保測試數據真實可靠。
采用先進負反饋電路控制，測試過程中自動調整輸出電壓，精確穩定地維持用戶設定電壓值，保證測試條件的一致性。
內置智能限流保護系統，有效防止測試電流過大損壞待測物，既保護昂貴樣品，又延長設備使用壽命。

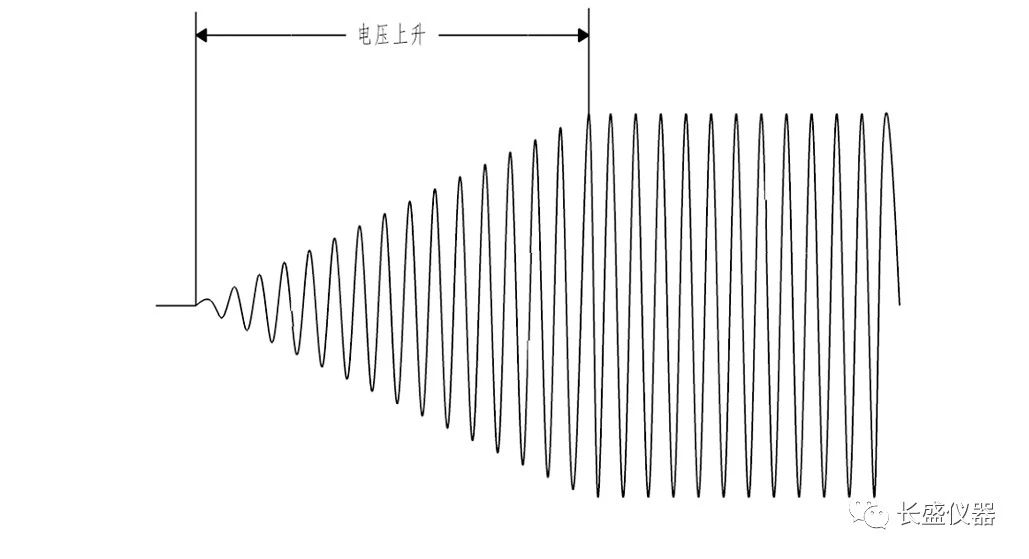

專為擊穿點測試和分析設計，自動升壓功能可精確尋找被試品的電壓擊穿點，為產品改進和質量控制提供關鍵數據支持。
支持正常模式和梯度模式輸出：

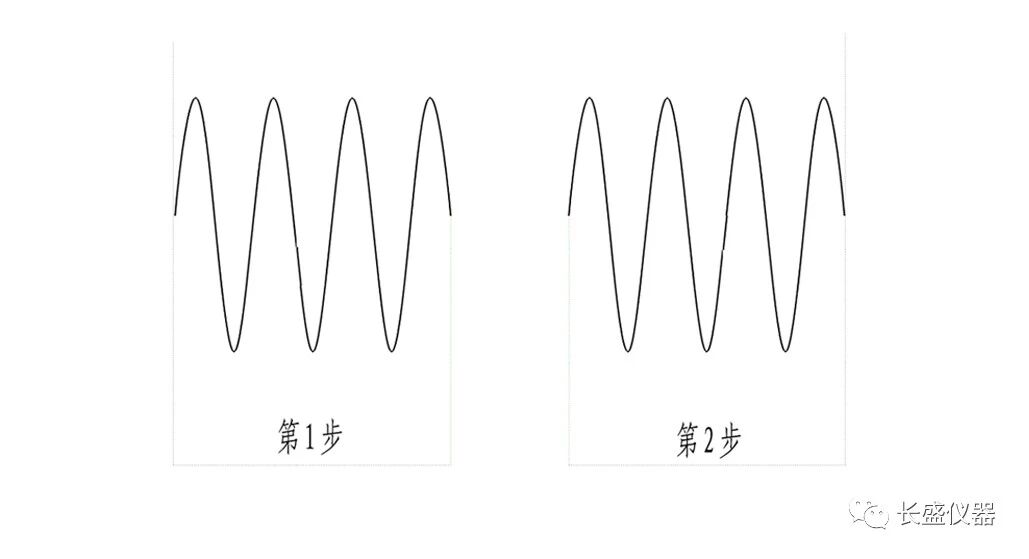

正常模式：可輸出兩步電壓，第一步測試時間結束后自動歸零，再輸出第二步電壓，滿足復雜測試流程需求。

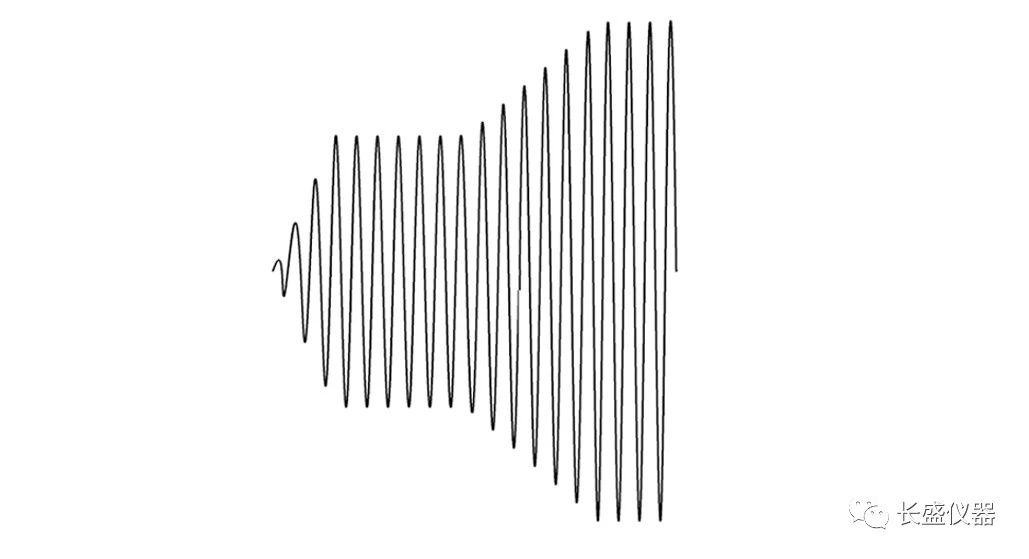

梯度模式：即在前一步輸出電壓的基礎上輸出下一步的電壓值；輸出電壓的波形如下所示：
界面圖形分析
直觀的圖形化界面，提供數據分析功能，幫助工程師快速判斷測試結果，及時發現產品問題。
03
案例分享

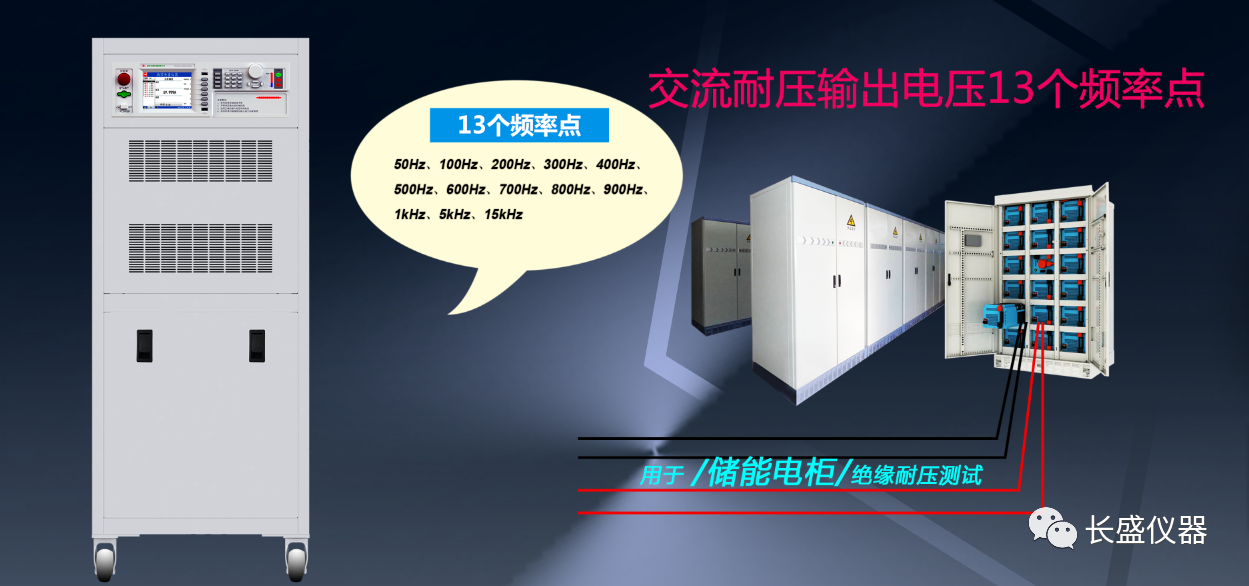

【CS9711系列高頻耐壓測試儀測試儲能電柜，正極對外殼，以及負極對外殼的絕緣耐壓測試】
本耐壓測試儀的交流耐壓輸出電壓共有 13 個頻率點：
分別為 50Hz、100Hz、200Hz、300Hz、400Hz、500Hz、600Hz、700Hz、800Hz、900Hz、1kHz、5kHz、15kHz
ACW:750VA（1.500kV/500mA）
DCW：120VA（6.000kV/10mA）
IR:1.500kV/10.00GΩ
04
超越標準，參數由您設定

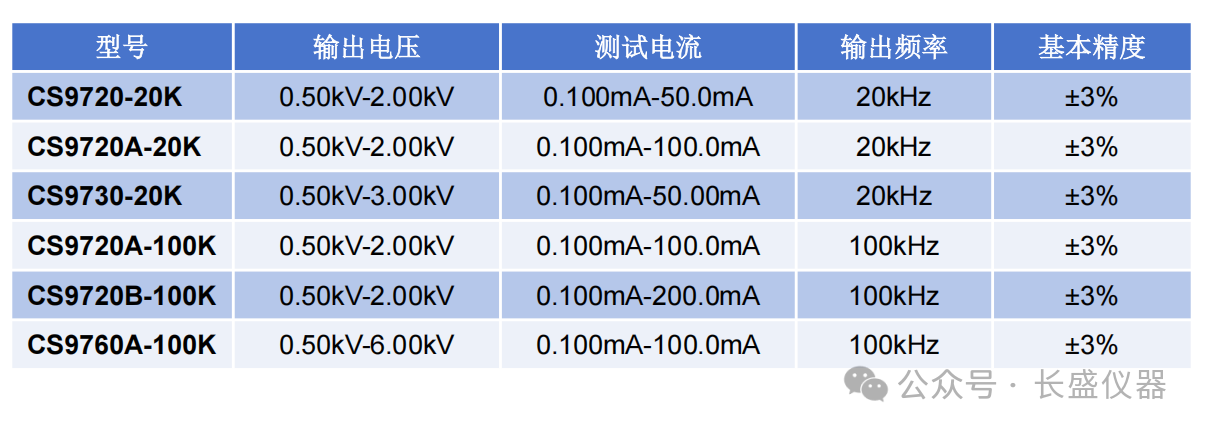

電壓、電流、頻率：根據您的測試規范，靈活定制輸出范圍與精度，精準匹配您的產品耐壓與負荷要求。
南京長盛儀器有限公司，創立于1994年，是一家集科研、生產與銷售于一體的國家高新技術企業。公司近年來積極參與了5項國家標準和1項行業檢定規程的制定，擁有4項國家發明專利、1項實用新型專利和14項軟件著作權，并于2020年摘得江寧區科技創新獎。
長盛儀器以科技創新為驅動，持續攻克技術難關，成功開發出一系列具有特色與優勢的產品。這些產品廣泛應用于新能源鋰電池、充電樁、光伏組件的安規測試系統，醫用安規測試，程控超高壓測試，電容器安規測試，多路安規測試，超高阻計，直流低電阻測試，繞線元件電氣安規綜合測試，以及硅堆壓降測試等多個領域。
2019年，公司推出符合GB9706.202標準的高頻醫用安規綜合測試儀，有力支持高頻電刀產業的安規檢測。在2020年新冠疫情期間，長盛儀器為醫療設備制造商提供了關鍵的安規測試支持，贏得廣泛認可。
此外，公司還推出了CS19011系列局部放電測試儀。該系列測試儀集成0.1kV至10kV耐電壓強度測試、0.01uA至1mA漏電流測試及1pC至10000pC局部放電測試功能，適用于高頻變壓器、線纜、絕緣膜、光電耦合器、磁耦合器、高壓繼電器、高壓開關、高壓IGBT模組等器件與組件的綜合安規及局放測試需求。
