世界杯正在如火如荼地進行，隨著技術的革新，許多“黑科技”也運用在世界杯的賽場上，其中新穎的門線技術就是解決門線冤案的主要手段。

門線技術(Goal-line technology)是一項近年來發展起來的足球運動輔助技術，可以判斷球是否越過了球門線，從而判斷是否進球有效， 門線技術主要基于鷹眼系統或磁場傳感器系統的原理運行。

磁場傳感器系統的原理：該系統使用的足球是特制的，其內部有懸浮的電子傳感器，攜帶電流的細電線被埋在禁區和球門線后方，形成一個網格。由于銅線與磁場之間的干擾，移動的球會影響均勻的磁場。擾動磁場波紋通過網絡傳輸?shù)接?jì)算機，計算機計算后決定球是否越過線。

因?yàn)榍驁?chǎng)的信息是瞬息萬變的，對于電子傳感器的感應速度和精度有極高的要求，下面和大家分享下使用IT2800源表在此類測試中的應用。

磁性傳感器是一種可檢測磁鐵，以及電流產生的磁場或地磁場的強度和方向的傳感器。磁場存在于我們身邊，只是用肉眼看不見它，但我們可以借助磁性傳感器來檢測出它。雖然都叫做磁傳感器，但是其實包含許多種類，包括線圈、霍爾器件、磁阻元件等。

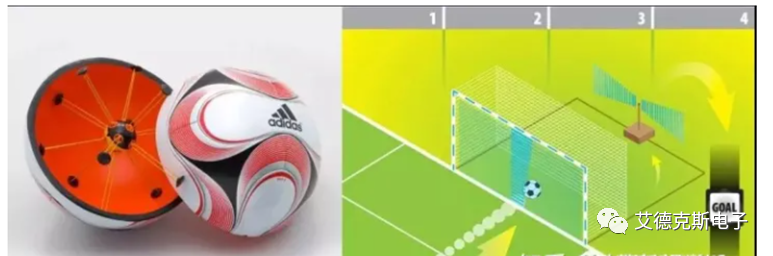

圖一 磁場門線技術

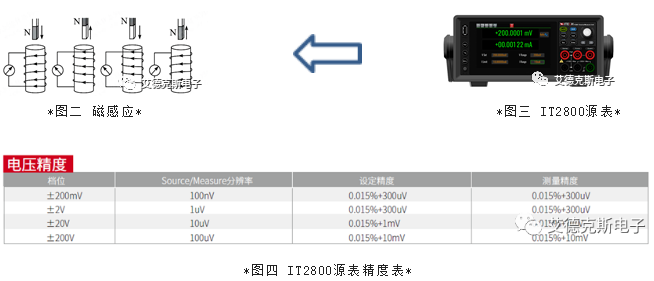

線圈是在眾多磁性傳感器中，最簡單的一種磁性傳感器。當把磁鐵靠近線圈時，線圈內磁通量增加。于是，在阻礙線圈磁通量增加的方向產生一個像磁通一樣的誘導電動勢/誘導電流。相反，當把此磁鐵遠離線圈時，因?yàn)榫€圈內的磁通量減少，線圈在使磁通量增加的方向生成一個誘導電動勢/誘導電流，使用IT2800源表可以檢測產生的不同方向的感生電動勢和感應電流，源表獨特的多量程設計，可以應用于各種規格的測試，保證精度要求。

霍爾元件是利用霍爾效應制作而成的元件?；魻栃?yīng)是指，當在電流的流動方向施加一個垂直于電流的磁場時，垂直于電流和磁感線的方向會產生一個電勢差的現象。當電流通過半導體薄膜時，根據霍爾效應，會產生與磁通量密度和其方向相對應的電壓。這種基于霍爾效應制作而成的，檢測磁場的元件叫做霍爾元件。

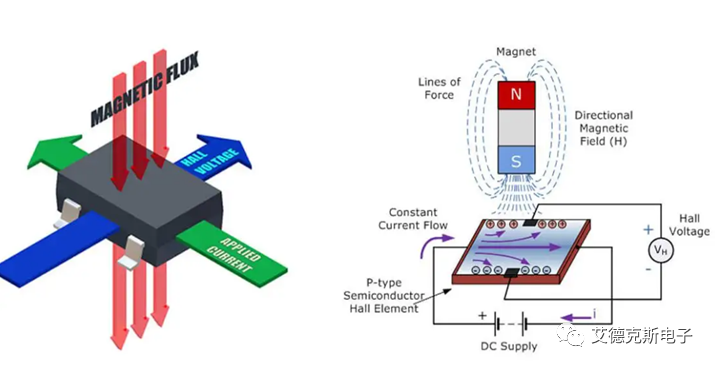

圖五 霍爾效應

在測試霍爾效應時使用IT2800,可以切換到電流源模式，輸出穩定的電流，也可以使用脈沖模式，編輯脈沖輸出。

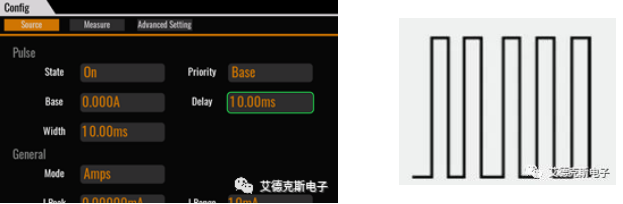

圖六 IT2800脈沖測試

磁阻元件是用一種在外施磁場的作用下可以改變其自身阻值的材料制作而成的元件。磁阻效應的定義:是指某些金屬或半導體的電阻值隨外加磁場變化而變化的現象。金屬或半導體的載流子在磁場中運動時,由于受到電磁場的變化產生的洛倫茲力作用,產生了磁阻效應。

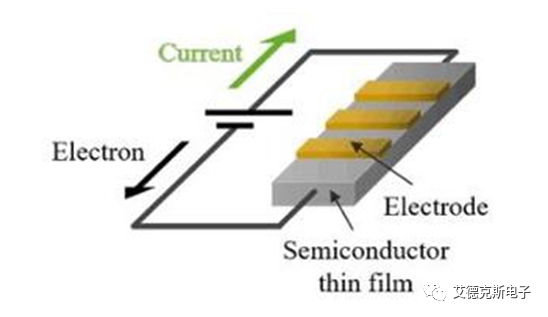

圖七 磁阻效應

使用IT2800電阻測量功能可以實時顯示器件阻值，并且可以通過recorder功能記錄下電壓電流和電阻的曲線。

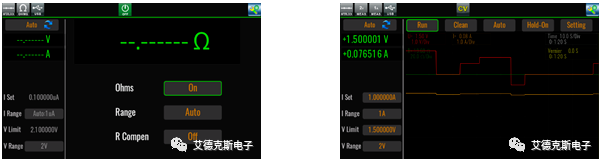

圖八 電阻測量

圖片IT2800系列是外觀緊湊、經濟高效的臺式圖形化源測量單元，簡稱源表或SMU。它集6種設備功能于一體，綜合了四象限電壓源，電流源，6.5位數字萬用表、脈沖發生器、電池模擬器以及電子負載功能，是半導體功率器件IV特性測試的理想選擇。全系列覆蓋了10fA到10A的電流范圍以及100nV到1000V的電壓范圍。除了直流工作模式之外，IT2800系列SMU還能夠進行脈沖測量，以防止器件自身發熱導致測量結果出現誤差。5寸觸摸顯示屏，使源表具有出色的圖形用戶界面以及各種顯示模式，幫助工程師顯著提高測試效率。廣泛應用于分立半導體器件、功率芯片、無源器件、光電器件、微功耗量測以及材料研究等領域。
