為何需要隔離信號源?
市場上有各式各樣的信號源可以選擇,盡管有這么豐富的產品,但還是很少使用者能知道各種不同設計的差異性。大部分的信號源,其輸出信號地以及機殼大地為共地的。于是,非隔離式信號源在某些實驗上以及驗證將不能得到正確的波形…如橋式整流、倍壓電路等等。
為何它們沒辦法做到?
接下來是對于橋式全波整流電路,隔離信號源以及非隔離式的差異性比較。
首先來說，我們必須先知道理想的全波整流輸出波形為如下：

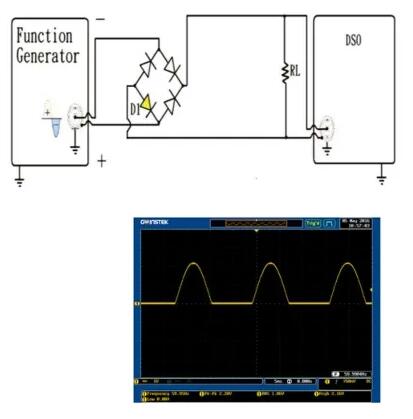

1.下列電路為非隔離式信號源做全波橋式整流的測試
當使用非隔離式信號源,D1 的每一端分別與信號產生器的地端與?波器的地端連接，由于信號源并非隔離式設計并且與?波器為相同的大地，故導致 D1 二極管短路而無法呈現負半周的波形實驗。

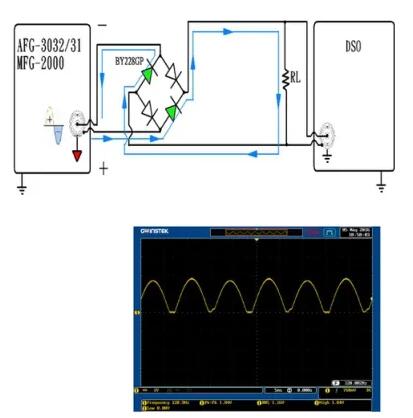

2.下列電路為隔離式信號源做全波橋式整流的測試
以下為橋式整流電路，隔離式信號源的輸出地并非與?波器的地為共地，于是整流波形可以藉由此實驗?zāi)M出來，只有隔離式信號源可以正確的顯?出完美的正確波形。
