冬季是用電高峰期，園區、樓宇、社區等場所供配電設備長期處于高負荷運轉狀態，極易發生故障，應當定期“體檢”以確保安全用電。

使用紅外熱像儀多點捕捉高低溫，能實現非接觸式快速故障排查，確保供電系統安全高效運轉，生產生活有序開展。

（線纜表面發熱嚴重，線路載荷過大）

人眼無法直接識別設備內部的隱藏故障，因此，在配電設備檢測過程中，多采用點溫槍、萬用表、鉗形表等輔助工具。近年來，隨著紅外熱像技術的進一步普及，紅外熱像儀越來越多地應用于配電設備檢測。

紅外熱像儀的工作原理，是被動接收物體表面發出的紅外輻射，通過信號處理、光電轉換等手段，將物體表面看不見的溫度分布可視化為紅外圖像，方便人們觀測。使用紅外熱像儀檢測電氣設備有著獨到優勢：

1. 無接觸式檢測

通常情況下，高壓帶電設備十分危險，不適宜近距離接觸檢測。紅外熱像儀可實現無接觸式檢測，確保作業安全。

2. “不停電”的檢測

許多帶電設備在進行詳細檢測時，需要切斷設備電源，嚴重影響生產。使用紅外熱像儀檢測不影響設備運行，不破壞公司正常工作秩序。

3.快速高效檢測

傳統點溫槍等工具需要單點多次測溫，且比對易出紕漏。紅外熱像儀采用多點同時測溫，可實現“一張紅外圖覆蓋整個設備”，拍一張紅外圖就相當于完成了整個設備的所有檢查。

下面，我們以高德紅外工業園區配電房為例，“揭秘”紅外熱像儀在電氣設備檢測中的實際應用。使用紅外熱像儀在室內環境下分別對園區各樓棟配電房進行檢測，結果如下：

設備1丨空開觸點與導線接觸不良

（左起第三個三路空開的出線端）

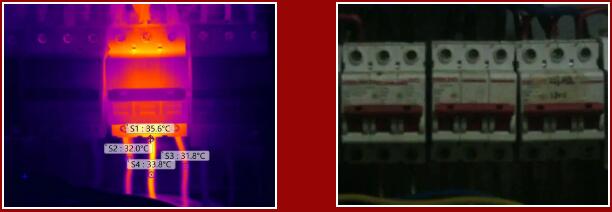

紅外＆可見光圖像比對分析：

中間相空開與導線連接處過熱，相對于其他兩相溫度高近3℃，且以空開觸點為最熱點的熱像，計算熱點相對溫差為50%，初步診斷為一般性質的空開觸點與導線接觸不良。

設備2丨線鼻與導線連接接觸不良

（電源開關柜進線端開關）

紅外＆可見光圖像比對分析：

右邊相以線鼻與導線連接處為最熱點中心的熱圖，相對于其他兩相溫度高1℃，初步診斷為一般性質的線鼻與導線連接接觸不良。

設備3丨一般性質的線路負荷較大

（空開及線纜）

紅外＆可見光圖像比對分析：

空開及線纜的整條線路發熱，空開相對于其他空開溫度高7℃，計算其熱點相對溫差為65%。其線纜相對于其他線纜溫度高5℃，計算熱點相對溫差為60%。初步診斷為一般性質的線路負荷較大。

設備4丨嚴重性質的線路負荷較大

（出線端第三個開關的出線線纜）

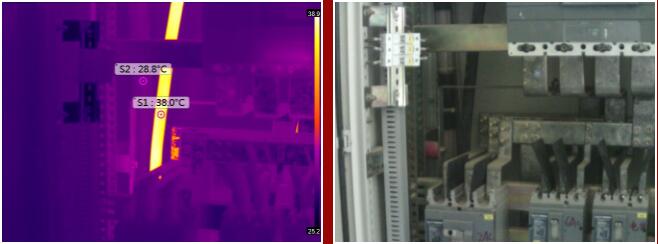

紅外＆可見光圖像比對分析：

正常線纜表面溫度為28.8℃，發熱線纜表面溫度為38℃，溫升分別是0.8℃、10℃，且圖像以整條線纜為最熱發熱點，相對溫差大于80%，初步診斷為較嚴重的線路負載過大。

設備5丨開關箱內器件負載較大

（左起第二個空開線纜）

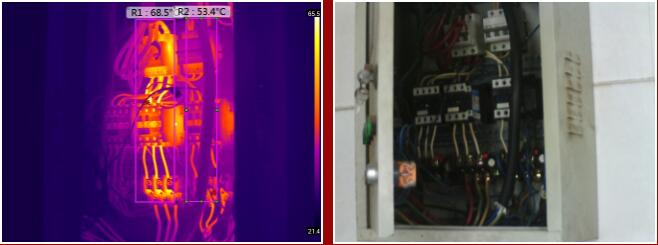

紅外＆可見光圖像比對分析：

正常線纜表面最高溫度為53.4℃，發熱線路表面最高溫度為68.5℃，溫升分別是25.4℃、30.5℃，且圖像以空開、接觸器、端子、空開與接觸器及端子之間線纜為最熱發熱點，相對溫差約15%，初步診斷為一般故障的開關箱內器件負載過大。

Tips：

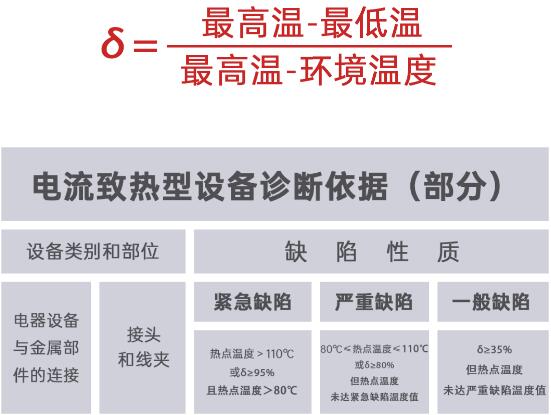

在電流制熱型設備故障檢測中，我們通常使用以下公式來測算相對溫差δ，與行業故障判斷標準值作比較，以確定缺陷性質：

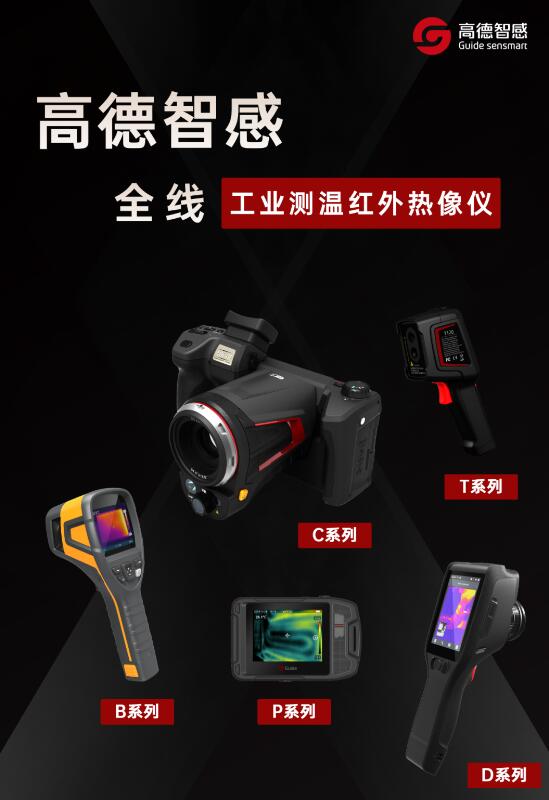

高德智感T系列入門級紅外熱像儀、P系列口袋紅外熱像儀、B系列工具型紅外熱像儀、D系列智能型紅外熱像儀、C系列高性能紅外熱像儀等全線工業測溫產品，覆蓋多領域復雜檢測場景，測溫高效準確，能切實提升檢測效率，協助檢測人員快速完成工作，省心省力。

高德智感的專業售前售后支持團隊，能依據實際使用情況，提供定制化紅外熱成像測溫集成應用解決方案，滿足差異化客戶需求。未來，高德智感將持續深耕技術升級與新品研發，用紅外產品造福客戶，讓紅外科技惠及大眾！
