看著同事小影早早的打卡下班，小海的心里如同手中布滿測溫線的電路板一樣，一團亂麻。
因?yàn)樾『Ｔ谏犸L(fēng)險分析中遺漏掉一個測試點，導致后續產品出現問題，整個項目需要回滾重來，電路部分需要重新設計與測試；而小影負責的項目順利驗收，按時完成交付，早早地下班，留下小海一人在實驗室中獨自凌亂。為什么一個小小的測試點會讓整個項目延期，我們要從電子設備的故障原因說起。
01、電子設備的主要故障原因
隨著當今電子技術的快速發展，電子設備朝著小型化、多功能、高功率、高集成化的方向不斷邁進，長時間高頻率、高運算速度必然導致電子產品的元器件發熱，溫升超過規定值。

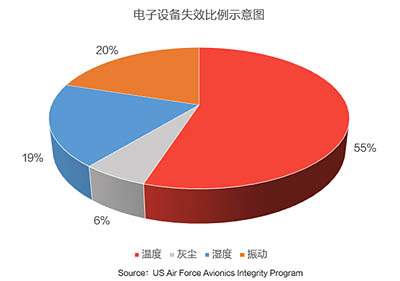

電子設備失效比例示意圖
據統計，電子設備失效有55％是溫度超過規定值引起，隨著溫度增加，電子設備失效率呈指數增長。在電子制造業，研發設計階段、出廠品控階段、售后服務階段都需要利用測溫手段，對電子設備進行快速故障檢測和熱場分析。
02、小海的測溫方案VS小影的測溫方案
小海所采用的熱電偶、測溫表、點溫槍等傳統測溫設備，需要通過自己的經驗判斷，對可能存在問題的線路逐一排查。多次單點測溫如同盲人摸象，問題點難定位，隱患易疏漏。盡管小海的經驗老道，但難逃百密一疏，排查時終究錯過了異常。
眾里尋他千百度，小海苦苦尋覓，終于在小影的辦公桌上找到了他早早下班的答案！快來看看手持熱像儀使用前后，小海的工作效率變化。
小海的測溫方案
效率低：多點測量多次做線，逐個粘連，浪費時間
操作難：膠水難處理，新手操作易殘留斷線導致短路；
每次測量點位有限，隱患點易遺漏
除此之外，熱電偶儀器貴重，線材易損耗；遺漏隱患導致溫度異常，項目重新設計浪費人力物力，隱形成本不斷提升。講完了小海的傳統測溫方案，讓我們來看看小影是怎么做的吧？
小影的測溫方案
小影的測溫方案，采用的是熱像儀來進行電路板測溫。通過熱成像技術，將探測到的紅外熱輻射轉化為灰度值，通過熱圖的形式將電路板上所有的溫度點直觀的展現出來，讓高溫異常點無處躲藏。
海康微影手持熱像儀支持點線框測溫、高低溫點可自動捕捉
常見的電路板故障一般為短路、斷路或者接觸不良。短路時電路板電流較大，對應元件有溫升，溫度較正常情況下有明顯升高；斷路或者接觸不良時，通過元件的電流值幾乎為零，對應元件的溫度較正常工作時偏低。

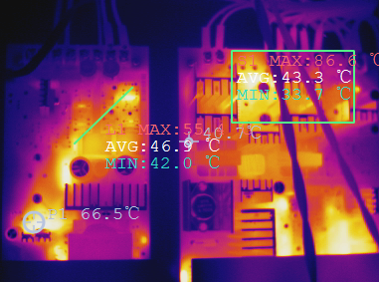

使用海康微影手持熱像儀對電路板進行快速測溫
通過顯示的溫度數值對電路板上元器件所承受的電流，電壓等情況進行了解，對溫度異常點快速捕捉，完善電路熱設計，提高電路轉換效率、減少功耗、降低溫升，提高電路的可靠性。總結來看，小影的測溫方案優勢在于，使用手持熱成像儀，相比較傳統測溫手段，可達到以下幾點：

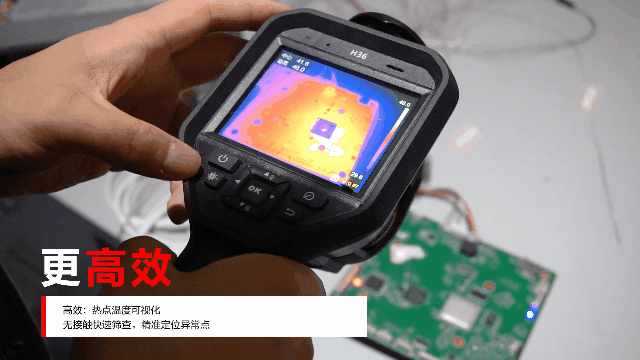

1、更高效
熱點溫度可視化，實現電路板的快速篩查，精準定位異常點
2、更精準
支持雙光融合，畫面更清晰，定位更精準
點線框測溫，高低溫點自動捕捉
3、更易用
操作簡單易上手，配合專業分析軟件，進行溫度分布檢測，新手也能變專家
4、更便捷
靈活便攜，隨身攜帶，應用場景不止于此。
不拘一面，面面俱到

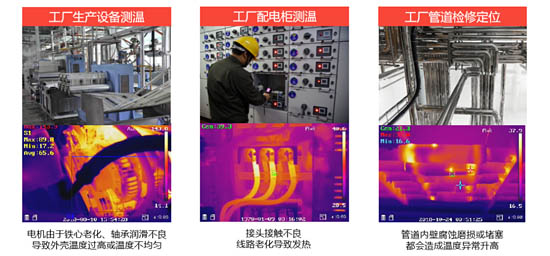

其實，小影手中的手持熱像儀除了能用于電路檢修，在工廠生產設備巡檢、配電巡檢、管道檢修等場景，也能很大程度上幫助企業員工加快檢測效率，為企業安全生產保駕護航。
手持測溫?zé)嵯駜x極大的提高了電子制造行業的檢修效率，縮短了檢修時間，幫助企業實現降本增效的目標，保障了企業的安全生產，是工程師人手必備的專業測溫設備。
