近期，有客戶咨詢信號發生器，想要用信號發生器完成雙窄脈沖同步輸出信號的測試，為了讓客戶有更直觀的了解，安泰測試技術工程師為客戶提供了現場演示，為客戶提供了以下兩種方案供客戶選擇。

方案一：普源DG5000系列

普源DG5000系列函數信號發生器

普源DG5000系列脈沖波指標

根據實測，普源DG5000函數信號發生器在當需要輸出一個10kHz周期重復，5Vpp峰峰值，脈寬為5ns的脈沖時，雙通道具備同步輸出設置

正脈寬設置為5ns

通過示波器觀察到實際波形如下：

正脈寬設置5ns時，輸出的脈沖波形

由上圖可以看出，輸出5ns脈寬方波時，正脈寬的頂端是尖的，不是很平，這是由于當前條件下的函數信號發生器輸出最窄脈寬到了極限，所以有些失真。

當設置脈寬取10ns時，DG5000信號發生器的輸出波形近似脈沖矩形，頂端較平。

用500MHz普源示波器觀察10kHz周期頻率，上升時間3ns，脈寬10ns脈沖波

普源DG5000函數信號發生器給出的極限指標是在下面條件下測出的：

普源DG5000函數信號發生器脈沖波參數指標

按Pulse  脈寬/占空比使“脈寬”突出顯示，在彈出的菜單中選擇單位“μsec”。

脈沖寬度受“最小脈沖寬度”和“脈沖周期”的限制。

最小脈沖寬度= 4 ns

脈沖寬度≥ 最小脈沖寬度

脈沖寬度≤ 脈沖周期- 2 × 最小脈沖寬度

方案二：泰克AFG31000系列

右邊設備是泰克AFG31000任意波函數發生器

相比普源DG5000函數信號發生器脈沖波輸出范圍1μHz-50MHz（所有型號），泰克AFG31252可以實現1μHz-160MHz，脈寬3 ns ~ 999.99s；根據泰克AGF31000邊沿跳變時2 ns ~ 0.625 *脈沖周期，當輸出10kHz周期頻率的脈沖時，邊沿可以從2ns-62.5μs設置變化。且AFG31k也具備雙通道同步輸出設置。

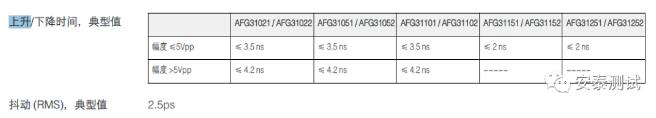

泰克AFG31000的方波上升/下降時間輸出能力

AFG311052 10kHz 1Vpp脈寬20ns設置

AFG311052實測10kHz 1Vpp脈寬20ns脈沖波結果

AFG311052 100kHz 1Vpp脈寬20ns設置
