本文為產品模擬信號控制的補充說明，詳細的產品模擬信號定義以及控制方式，請參考產品的使用說明書。

本文將以安規測試儀TOS93系列舉例。

菊水設備的模擬信號按照控制邏輯分為輸入信號和輸出信號。輸入信號和輸出信號共地。

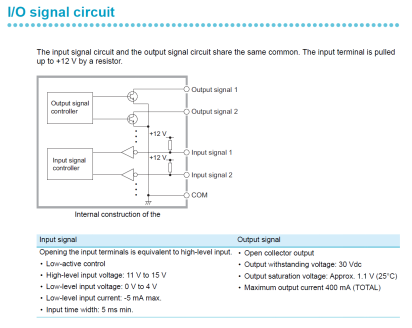

IO信號的電路圖

輸入信號

輸入信號為低電平有效。輸入信號在設備內部已經通過上拉電阻鉗位在12V。所以輸入信號的控制非常簡單，僅僅需要把對應的控制信號管腳和COM管腳短接即可。

舉例，如果需要給stop信號給到設備，只需要把stop信號（pin16）和com信號（pin3 或pin18 或 pin20）管腳短接。

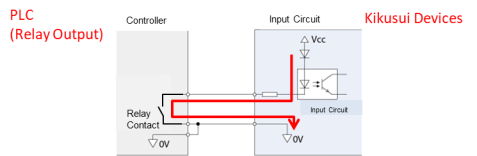

PLC 繼電器的輸入信號的接線圖

輸出信號

輸出信號為集電極開路信號輸出，對應信號管腳的最大耐電壓為30V dc，所有輸出信號管腳最大導通電流通常為400mA。所以如果要外接控制器的電壓，需要確認驅動的電流能力。輸出信號的邏輯是當有信號的輸出的時候?qū)?yīng)的信號管腳和COM管腳就導通。

如果控制器接收的是高低電平信號來觸發，最簡單的接線方法是利用設備內的24V信號。以TEST信號舉例（pin21），當有TEST狀態信號輸出的時候，24V管腳和TEST管腳輸出電壓為0V，當無TEST狀態信號輸出的時候，24V管腳和TEST管腳輸出電壓為24V。

安規設備的控制注意點

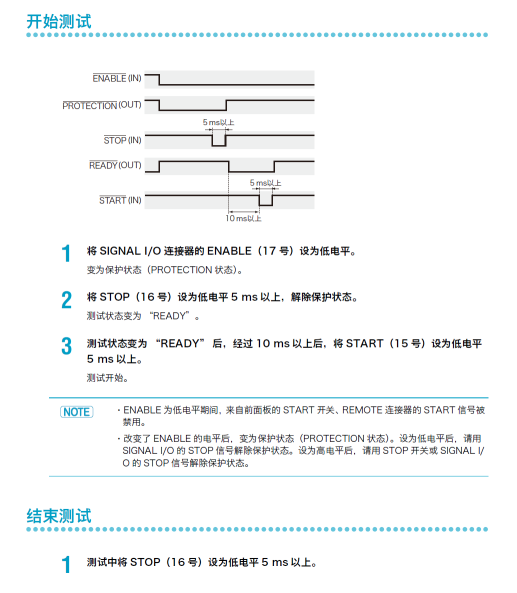

需要注意的是針對安規測試設備，如果需要通過外部模擬型號做控制。需要將Enable信號管腳拉低。具體參考下方說明書截圖部分。
