前言綜述

大容量、長循環、高能效、高安全逐步成為儲能電池發展的主要方向。

在儲能電池生產端，HIOK日置始終貼近客戶的現場需求，為儲能電池客戶提供從材料研發到生產線、老化檢測及售后維修的測試標準和獨特的測量解決方案，保障電池電芯的安全。

在儲能電池應用端，HIOKI日置銳意創新，成立中國現地研發中心，快速靈活地響應儲能市場需求，提供解決儲能電池測試中譬如高壓、大容量大功率、長時間動態監測等課題。助推儲能電池的創新研發和儲能安全可靠性的提升。

儲能電池測試

全球電氣測量領域的領跑者——日置提供符合行業標準的《GB/T 36276-2018 電力儲能用鋰離子電池》和《GB/T 34131-2017 電化學儲能電站用鋰離子電池管理系統技術規范》的儲能鋰電池系統測量方案，涵蓋儲能單電芯、電池簇、電池模組以及BMS在內的多個測試項目，幫助客戶輕松勝任儲能電池系統的檢驗，為儲能電池的安全應用保駕護航。

儲能電池模塊和電池簇測試

絕緣耐壓檢測

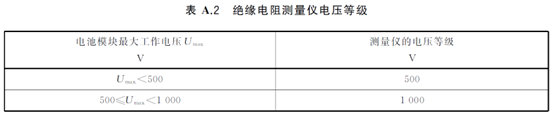

絕緣性能要求為，按標稱電壓計算，電池模塊正極與外部裸露可導電部分之間，電池模塊負極與外部裸露可導電部分之間的絕緣電阻均不小于1000Ω/V。

耐壓性能要求為，在電池模塊正極與外部裸露可導電部分之間，電池模塊負極與外部裸露可導電部分之間施加相應的電壓，不應發生擊穿或閃絡現象。

日置的自動絕緣/耐壓測試儀3153，是一款A(yù)C/DC耐壓和絕緣試驗一體化的機型。可全遠程控制實施耐壓測試和絕緣電阻測試，基本精度±4％rdg。

溫升試驗及熱失控測試

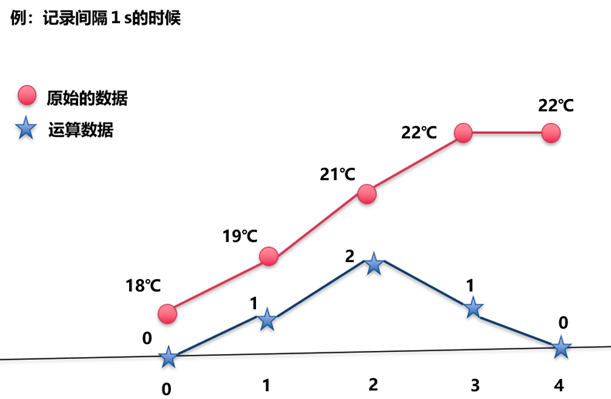

溫升試驗及熱失控測試是電池安全性的關鍵測試項目，使用日置的LR8450，進行單體電芯的絕熱溫升試驗，單體電芯和電池模組的熱失控及熱失控擴散試驗項目的檢測。

日置的數據采集儀LR8450具備1ms采樣率，通過增加直連單元和無線單元，最多可實現330通道的測量。

儲能電池充放電及電壓測試

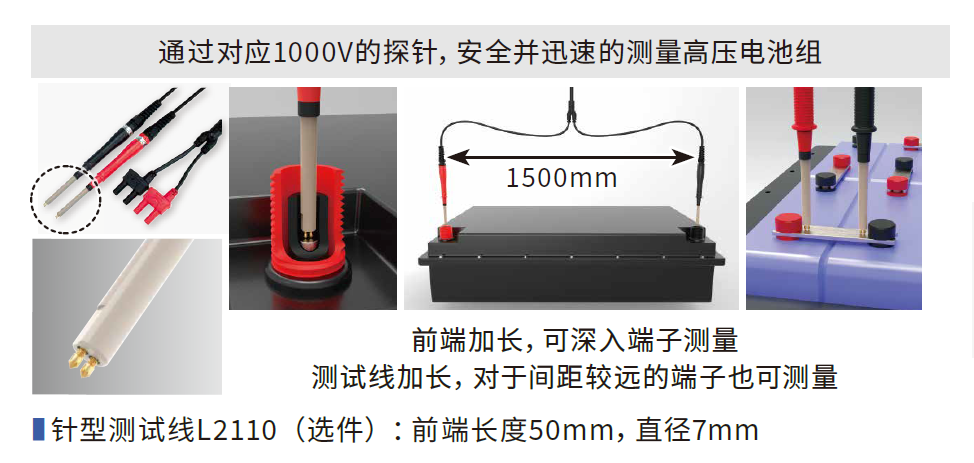

使用日置的電池測試儀BT3564及周邊輔件，可對單體電芯及電池簇的充放電、標稱電壓、內阻和電壓測試等進行正確而高效的檢測，獲得相應的數據報告。

日置的電池測試儀BT3564,  最大輸入電壓1000V，可同時測量內部電阻和電池電壓，內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）。搭載電阻測量值的模擬輸出功能。通過記錄儀和數據采集儀組合使用，能夠長時間監測總電阻值的情況。

儲能BMS評估測試

Battery Management System 電池管理系統

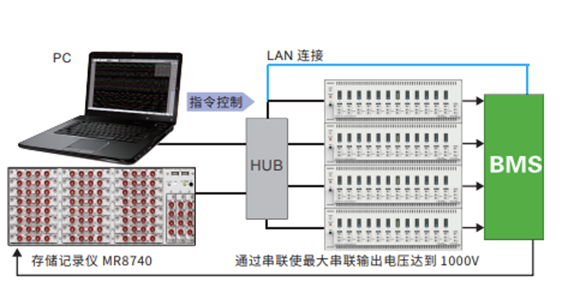

日置的存儲記錄儀MR8740以及電芯模擬仿真系統SS7081-50，模擬每個通道的電芯動作，通過高精度的電壓和電流測量，對BMS系統進行評估測試。

測試設備功能：

以12通道/臺模擬每個通道的電芯動作，與使用實際電池和單個電源的評估環境相比，更易于構建安全且高度準確的評估環境，也可以通過高精度的電壓和電流測量來精確測試BMS功能。

優勢：

集電源、電子負載、DMM功能于一體

12通道/臺，模擬每個通道的電芯動作

可搭建串聯1000V的大型模塊環境

兩象限輸出電壓，電池平衡在-1A~1A

高精度電壓輸出，高精度電壓/電流測量

100μA量程測量微小電流（BMS的暗電流，電芯平衡電路泄漏電流）

結語

儲能電站包含了儲能電池/PCS/BMS/EMS四大核心設備，其中儲能電池及BMS的安全，是儲能安全的核心，是提升儲能設備的質量與安全水平，降低儲能電站事故概率，保障儲能支撐電網高效運行必不可少的環節。

站在世界測量領域的前沿陣地，HIOKI日置堅持“置心篤道”，致力于為客戶提供先進可靠的測量解決方案，助推創新，守護儲能安全，助力碳達峰碳中和雙碳目標的實現。
