阻抗(Impedance)的公式如式一，從這個公式可以得知三個被動組件在阻抗中扮演的角色，實部的阻(電阻)與虛部的抗(電容與電感)，現實環境中被動組件皆存在不理想的情況，純電阻、純電感、純電容僅在教科書上討論理想狀況時出現，實務應用必須考慮因為寄生組件產生的不理想情況，因為寄生組件使得電容中有電感；電感中有電容，所以在諧振頻率后會發生電抗特性的變化，因此了解并測量諧振頻率至關重要。

電容的電抗公式如式二，隨著頻率 f 增加，XC 電抗會越小，電容通高頻阻低頻，直流為開路。

電感的電抗公式如式三，隨著頻率 f 增加，XL 電抗會越大，電感通低頻阻高頻，直流為短路。

什么是諧振與諧振頻率?

電路中有電容及電感，當感抗等于容抗便是所謂的諧振(式四)，通過這個定義可計算出諧振頻率(式五)

為何此諧振頻率點，對于被動組件特性測量有重要意義?

我們可以說，當施加于此組件的頻率低于諧振頻率，大致上都遵照理想組件特性產生響應，不過一旦施加高于此諧振頻率，就會呈現相反的特性，也就是電容性電抗會變為電感性電抗，反之亦然。

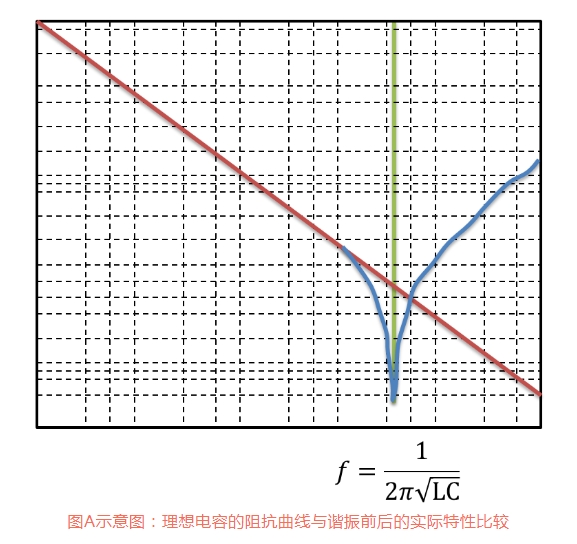

以圖A為例，是電容器的頻率響應圖，橫軸是施加的頻率，縱軸是組件對應出的電抗；其中紅色筆直的斜線，是理想的組件特性，頻率越高電抗越小(可從式二得知)，但實際上，當頻率高于諧振頻率后，電抗隨著頻率增加不降反升，也就是開始呈現反轉的特性。

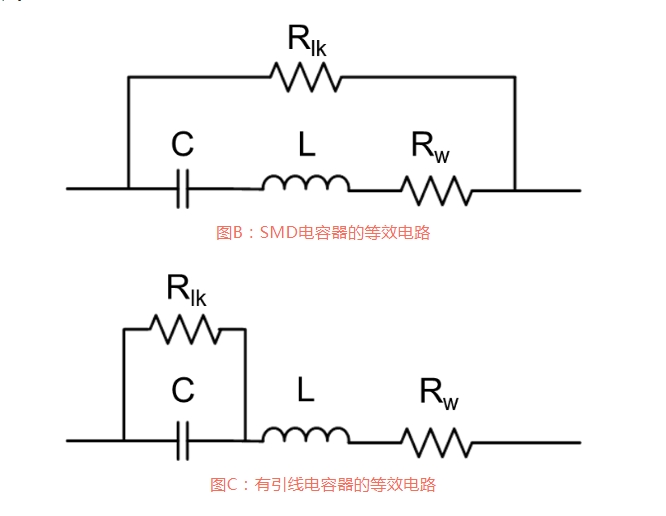

那為何會電抗不降反升? 圖B/C可以看到電容上串聯的寄生電感，當高于諧振頻率，寄生電感所產生的電抗大于電容的電抗，又因為是串聯的寄生電感，所以等效電抗會增大。也可以簡單的換句話說，此時的寄生電感變成主角，所以才會呈現電感的頻率響應特性。

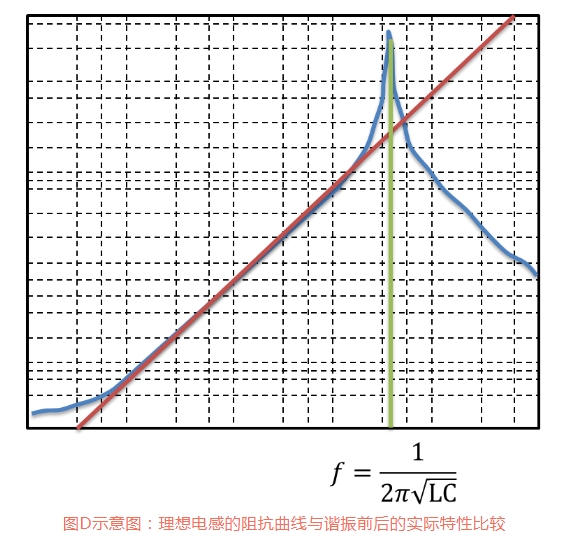

再以圖D為例，是電感組件的頻率響應，紅色筆直的斜線，是理想的電感器特性，頻率越高電抗越大(可從式三得知)，但實際上，當頻率上升高于諧振頻率，電抗隨著頻率增加不升反降，也就是開始呈現反轉的特性。

那為何會開始電抗不升反降? 原因跟前面一樣，圖E可以看到電感上的寄生電容，當高于諧振頻率，寄生電容所產生的電抗小于電感的電抗，電流會往阻礙小的地方走，所以電流紛紛轉走向寄生電容的路徑。簡而言之，此時的寄生電容變成主角，所以才會呈現電容的頻率響應特性。
