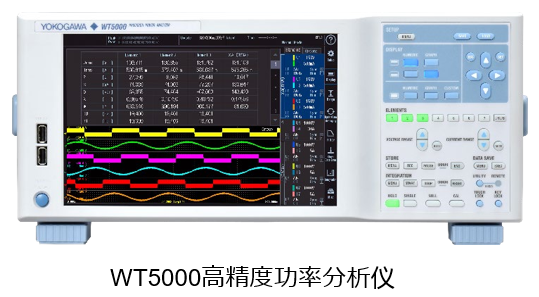

作為橫河功率分析儀的旗艦型號，WT5000自發布以來，廣泛應用于光伏、風電、儲能、電動汽車等新能源行業，以其高精度的穩定測量和豐富的功能，受到了用戶的廣泛認可。

同時，WT5000的輸入單元和測量功能仍在不斷地豐富中。

2021年橫河新推出了一款用于WT5000的輸入單元---電流傳感器單元760903，非常適合新能源行業的測量需要。

760903模塊不同于之前的30A輸入單元和5A輸入單元，它并不能直接輸入電流信號，而是專門用于連接電流傳感器。

在新能源行業的效率測試場景中，無論是輸入側還是輸出側的電流，少則幾十安培，多則上千安培。因此，大多數情況下都會用電流傳感器來進行電流的測量。目前廣泛用于高精度電流測量的零磁通類型的電流傳感器，需要穩定的電源供電才能夠正常工作。而大部分功率分析儀主機不具備給此類電流傳感器供電的功能，一般需要配備外置的供電電源。如果要實現高精度的電流測量，一定要選擇高質量的線性電源，同時要盡量防止電源以及連接線引入的干擾對測量的影響。在這些測試場景中，760903電流傳感器單元的優勢就顯現出來了。

接線簡單，抗干擾效果好

760903是一個標準的功率測量模塊，它的電壓輸入端子可以輸入1000VAC或1500VDC電壓，而電流輸入端子則可以直接連接橫河的CT系列電流傳感器。由于它本身內置了供電電源，所以無需使用外置的傳感器電源。通過橫河提供的高質量連接線纜，可以非常簡單的將CT電流傳感器連接到760903上，并且實現非常優秀的抗干擾效果。

下面是一個使用不同傳感器供電方式測量效果的對比示例。

左圖中是采用5A的輸入單元以及CT1000A傳感器，使用外部直流供電。右圖采用電流傳感器單元760903，通過橫河高質量線纜與CT連接。使用這兩種配置去測量同一個變頻器的輸出功率。

從實測結果中可以看到，使用普通外部電源供電的方式，由于接線相對復雜，而電源質量不好的情況下，會引入較大的干擾，導致電流測量精度降低，從而導致功率精度和效率精度的降低。而使用760903配合高質量線纜的方式，能夠最大程度減少外部干擾的影響，獲得了非常好的測量結果，保證了測試精度。

通用性好，支持多種電流傳感器

760903并不只限于連接橫河的CT系列電流傳感器，對于LEM的高精度電流傳感器系列，以及其他品牌的某些型號，只要符合接入規格都可以連接到760903上使用。

除了高精度的CT電流傳感器，760903還可以連接常見的電壓輸出型的電流鉗。

760903提供了非常好的通用性，讓用戶可以選擇合適的電流傳感器。

創新的電流高頻抑制功能

我們都知道，電動機和變頻器中使用的諸如SiC之類的高頻開關設備會對電流波形產生噪聲影響。而變頻器的輸出電流一般是低頻的正弦信號，如果要過濾掉電流信號中的噪聲，濾波器需要設置相對低的截止頻率。這樣的話，同一相的PWM電壓信號就會被濾掉一部分有效成分，從而導致電壓有效值測量不準確。

760903的高頻抑制功能（HFR）僅在電流回路打開HFR濾波器，消除電流的高頻成分，而對電壓信號的高頻成分沒有影響。這對于準確和穩定的測量非常有用。
