磁共振成像是一種使用磁場及射頻脈沖進行的特殊檢查，安全、準確、無創傷、對人體無害，因此，在醫療行業上被廣泛的應用。

磁共振成像

要完成磁共振掃描并且得到圖像需要一個非常復雜的磁共振成像系統，而該系統主要由以下幾個部分組成，包括：磁體系統、射頻系統、梯度系統、接收線圈及其他計算機輔助系統。射頻系統主要由射頻線圈、射頻發生器、射頻放大器組成，主要的作用是發射能夠激發成像區域的射頻脈沖。

梯度切換率Slew Rate是描述梯度場變化快慢的一個指標，表示單位時間內梯度場強的變化量，它的單位是mT/m/s，也反映了梯度場從0到達最大值的爬升速度。梯度切換率越高，則達到最大梯度場強所需要的爬升時間越短，梯度所占據的時間窗則越小。另外，梯度線性度也是非常重要的，它代表梯度的線性情況。梯度線性部分越大，則成像的最大FOV也就越大；超過了梯度線性部分，則梯度變得不均勻，得到的圖像可能會變形或者扭曲。

圖1.1 三相逆變橋結構圖

通過和客戶技術交流了解到客戶對任意波函數發生器（AFG）的上升時間和采樣率等重要參數都很關注。上升時間越快，發射器的射頻脈沖控制越精準，采樣率越高，梯度系統的梯度場越均勻，最終得到的圖像效果就越好，并且AFG31000系列的特色手繪編輯功能，也可以非常快捷地編輯一個問題信號對磁體系統的抗干擾能力和抗噪聲能力。

客戶現場實測方案演示

針對以上測試問題，我們?yōu)樵摽蛻籼峁┝薚BS2204B示波器+AFG31052函數發生器，并為他們提供了現場演示。

發射器線圈的控制需要函數發生器輸出兩路脈沖信號，第一路改連續模式為BURST模式，輸出單個脈沖信號，第二路的輸出也更改為BURST模式并輸出N個周期數可調的正弦信號，正弦信號延遲脈沖信號一定時間，使用AFG31000的雙通道同步操作按鈕，可以準確的先同步，再精確的設置時延參數，這樣，想要的兩路控制信號就成功過輸出了，并且時間精度非常高。

擴展應用

AFG31000函數發生器+示波器還可以應用在電源功率測試，嵌入式系統測試，換能器應用，電路研發和維修檢測等。

總結

磁共振成像測試要求：

1、雙通道函數發生器可以精準的進行同步或?qū)嶒?yàn)操作；

2、信號可以輕松實現BURST模式下的周期數和時延和觸發間隔設置；

3、具備手繪功能便于進行控制信號加毛刺或噪聲的抗擾和抗噪測試；

4、函數發生器具備極短的上升時間，高采樣率和高記錄長度；

5、具有2個通道的自動疊加輸出功能；

6、輸入輸出阻抗匹配可調，完美配合用戶信號源及負載（阻性、容性、感性負載）

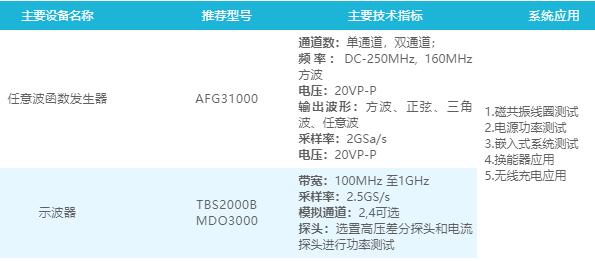

系統配置參考
