管線泄露等問題的篩查是化工安全的重要組成部分，對于保障生產安全、提高生產效率、保護環境和降低經濟損失具有重要意義。你是否也面臨這些難題？

人工巡檢耗時耗力，漏檢率高

傳統檢測無法定位隱蔽泄漏點

突發故障導致停產損失慘重

福祿克熱像儀作為一種高效的非接觸式檢測工具，相比較于其他多種管線檢測方式，具有更快速、直觀的檢測結果，尤其適用于大面積篩查和復雜環境下的檢測。

如何讓福祿克熱像儀在管線篩查工作中發揮更多作用，幫助提高您的工作效率，減少潛在風險漏洞，保證化工安全呢？今天小編為您整理了史上超全的涵蓋管線、法蘭等泄露、堵塞等問題篩查方法和典型案例，記得收藏哦！

01 快速掌握熱像儀檢測管線的技術要點

檢測原理

當管道出現泄露或堵塞等問題時，管道的表面或內部分布會出現溫度異常區域，通過熱像儀捕捉這些溫度變化，從而分析定位問題點。

4步高效篩查法

·準備工作：選擇合適的熱像儀型號，如福祿克TiS55+/Ti480U/TiX885。

·現場檢測：按照操作手冊，對管線進行掃描檢測。

·定位問題：根據熱圖，判斷溫度變化與差異，精確定位泄漏或堵塞點。

·報告生成：利用熱像軟件生成檢測報告，為維修提供依據。

注意事項

·在使用熱像儀篩查管線表面泄露時，特別對于光亮的表面，由于其發射率較低，拍攝熱圖時需要注意減少反射干擾，可以在易泄露的部位涂上深色，提高表面發射率。

·需要關注周圍是否有其他熱源的干擾，如有可以調整拍攝角度。

·在檢測時需要注意，如果管道內部的液體或氣體本身與管道之間溫差很小，或管道的保溫層非常厚，則通過熱像儀較難精準的判斷具體泄露或堵塞的位置。

02 管線巡檢場景福祿克熱像解決方案

1、管道內壁減薄、泄露、堵塞、保溫層脫落問題

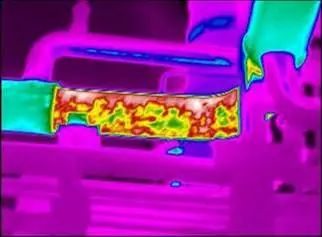

管道內壁因磨損或腐蝕減薄，通過熱像儀檢測其減薄溫度會比正常部位溫度偏高；

管道內壁減薄

管道由于局部溫度波動較大導致材料熱疲勞造成裂紋、泄漏，由于故障處會滲漏管道內介質，管道滲漏介質與管道外壁溫度不同，通過熱像儀可以觀測到泄露處的溫差；

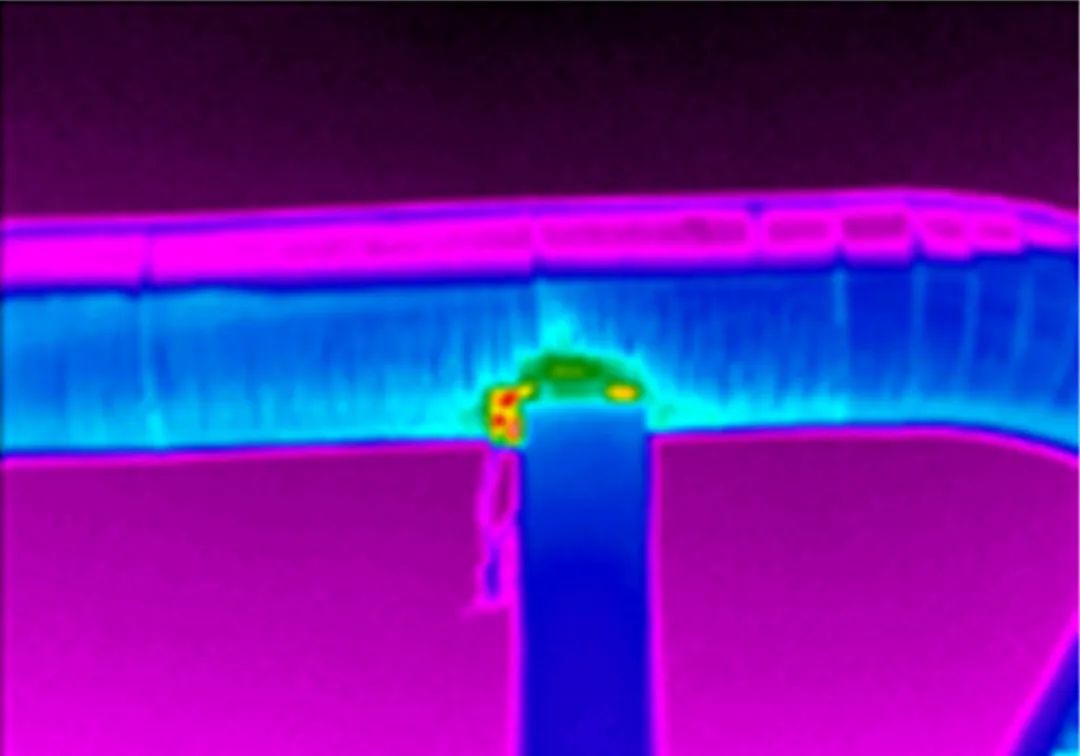

管道支架連接處泄漏

管道堵塞，由于堵塞部位和其他部位熱容量不同，通過熱像儀可以觀察到堵塞部位和其他部位的溫差；

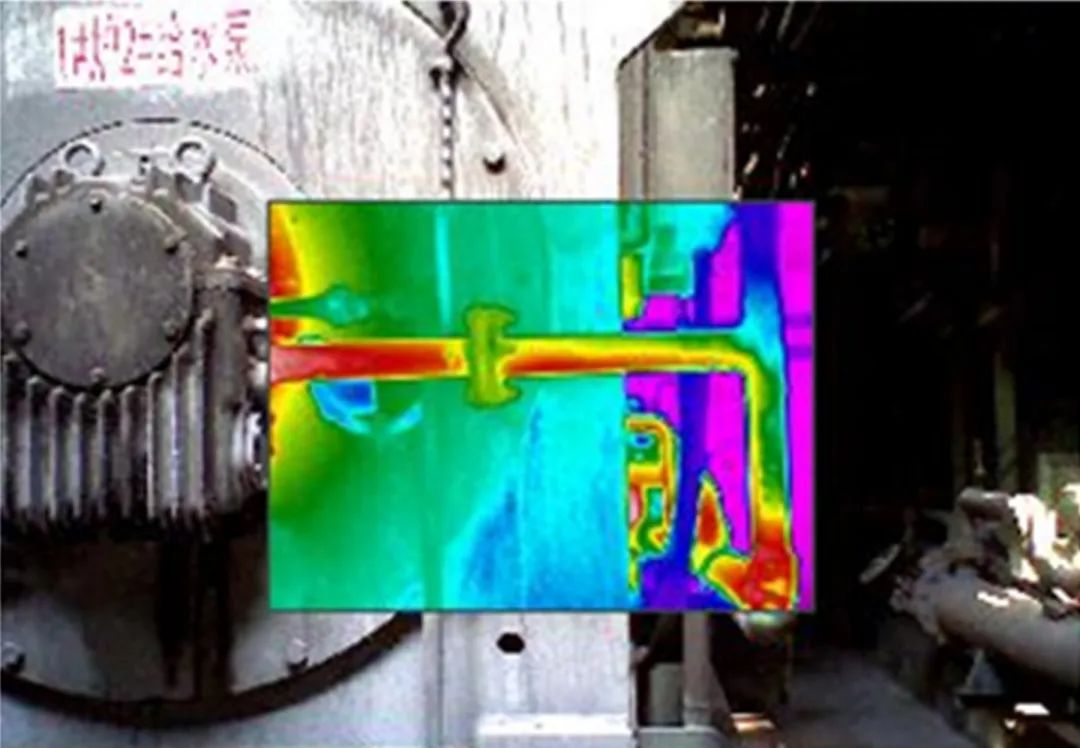

給水泵管道三通部位堵塞，該現場來自國內知名造紙企業的自備電廠，設備為冷卻循環水回路管線，正常的管線表面溫度為 50℃左右，在右側的三通處可以看到明顯的低溫部位，說明該處因水垢或銹蝕導致了管線內部變厚，最終會導致冷卻水循環回路的堵塞，嚴重影響到設備的安全運行，后對這部分管線進行更換，消除了該處隱患。

管道保溫層脫落，其脫落處溫度比正常部位偏高，通過熱像儀可以清晰的觀察到有高溫差的脫落局部范圍。

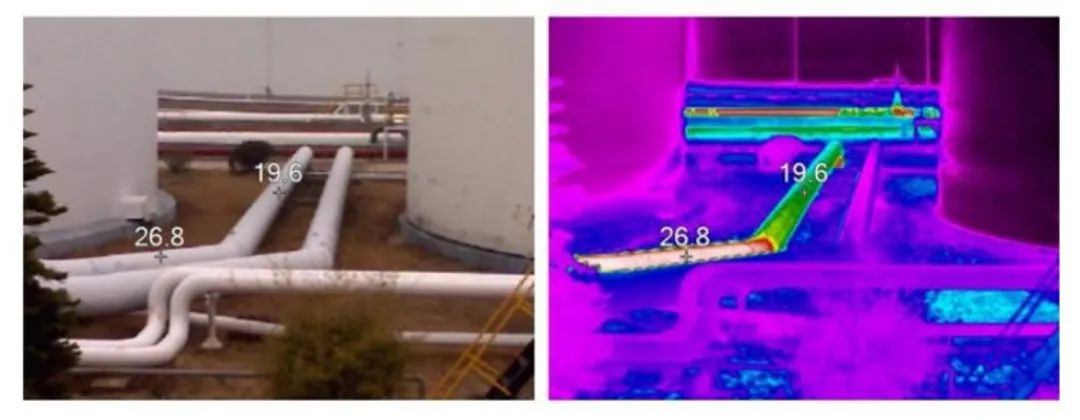

管道保溫層脫落，該現場來自某大型企業油液輸送管線，遠距離掃描后，發現一段管線溫度（26.8°C）明顯高于其他部分管線（19.6°C ）。如下右圖中發白色 和紅色部分，實際核查原因?yàn)榇硕伪夭牧险稳笔В瑢?dǎo)致管線外層溫度更高。這類問題通過肉眼觀測外管，是無法直接發現的。

2、法蘭泄露點查找問題

密封老化失效或者振動松動問題，會導致法蘭出現泄露。法蘭泄露時，泄露介質（氣體或液體）會因?yàn)閴毫ψ兓a(chǎn)生吸熱或放熱效應，導致泄漏點與周圍區域形成溫差。通過熱像儀可以觀測到法蘭有明顯的溫度差異的區域從而定位泄漏點。

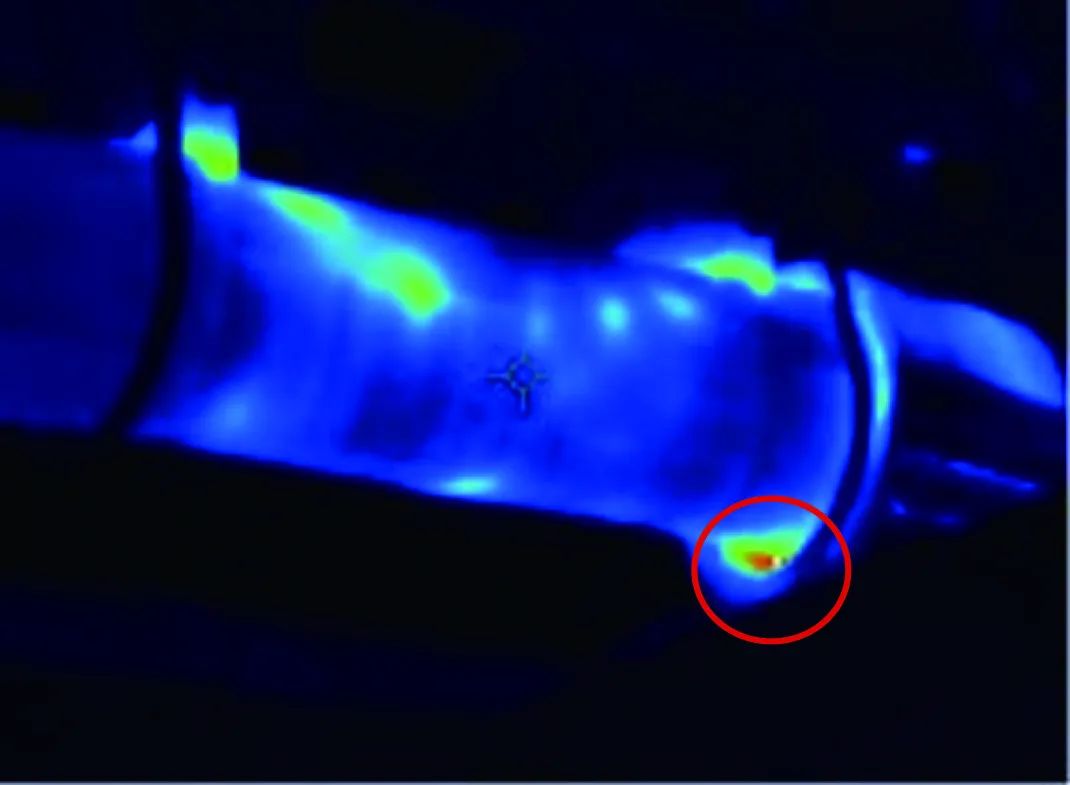

法蘭連接處泄露，該現場來自某大型化工企業的管線法蘭連接位置。通過熱像儀的掃描，發現圖中圈紅位置有明顯的過熱點，此處溫度高于其他正常區域，判斷為高溫液體泄露。

3、疏水閥堵塞，溫差分析問題

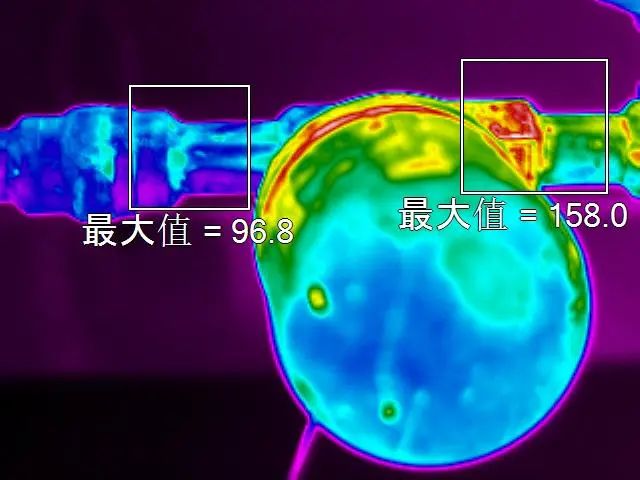

當疏水閥正常工作時，其進口處溫度較高，出口處溫度相對較低，一般出口溫度會低于100°C，這是因?yàn)槭杷y排出的是冷凝水，而非蒸汽。假如出現閥門開啟（泄漏）故障即蒸汽泄漏，此時進口和出口的溫度會趨于一致，出口溫度會升高，接近進口溫度。假如出現閥門關閉（堵塞）故障，如果疏水閥堵塞，進口處的溫度會降低，因?yàn)闆]有蒸汽進入疏水閥，同時出口處溫度也會進一步降低。

通過熱像儀檢測疏水閥進出口溫度，和其正常運行時的溫度進行對比，可以幫助快速判斷其運行狀態。

03 如何選擇熱像儀工具

選擇合適的熱像儀對于化工管線和化工安全的檢測至關重要。以下是一些選擇熱像儀時需要綜合考慮的關鍵因素：

·分辨率：高分辨率的熱像儀能夠提供更清晰的熱圖像，有助于精確定位問題點。

·熱靈敏度：熱靈敏度越高，熱像儀能夠檢測到的溫度差異越小，這對于發現微小的泄露和堵塞問題非常關鍵。

·操作便利性：選擇操作簡單、易于上手的熱像儀，提高檢測效率。

·耐用性：化工環境通常較為惡劣，選擇堅固耐用的熱像儀可以延長設備的使用壽命。

·附加功能：如二維碼掃描、數據存儲和分析軟件等，可以提高檢測的便利性和效率。

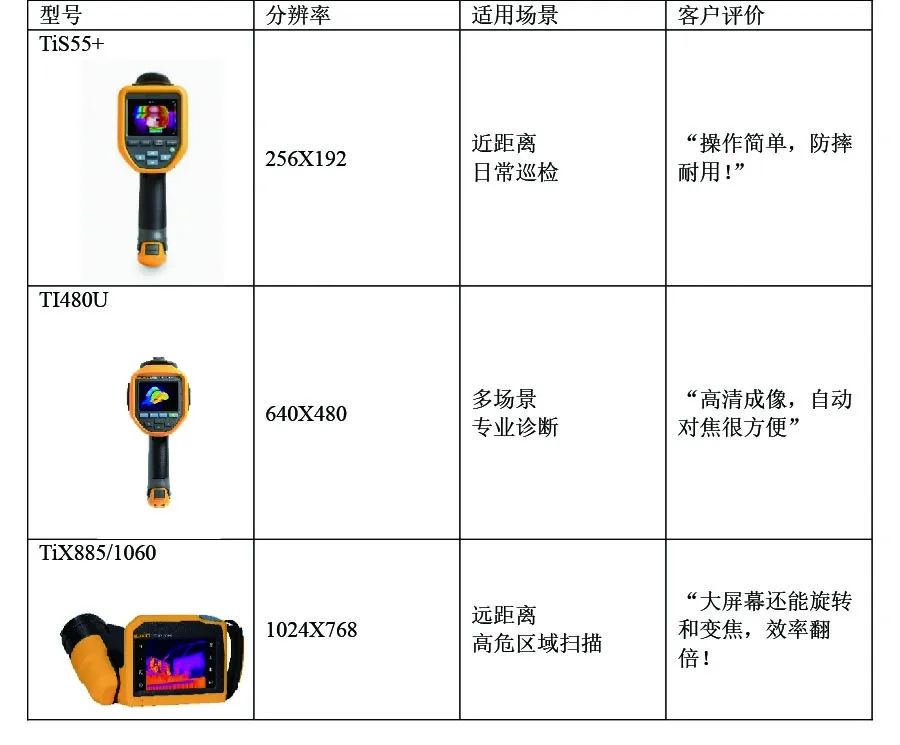

福祿克作為工業測試領域的佼佼者，為您提供不同的熱像方案，從基礎的TiS55+到高端的TiX885系列，能夠滿足不同場景和規模的化工企業安全檢查的需求。
