作者丨鼎陽科技 尤嘉

本文介紹Siglent SigIQPro波形制作軟件的用戶自定義OFDM調制信號的生成功能，同時講解OFDM系統的常見幀結構和子載波、導頻、同步和數據部分等概念。

概述

OFDM（Orthogonal Frequency Division Multiplexing），即正交頻分復用技術，本質上屬于多載波調制（Multi-Carrier Modulation，MCM）的一種形式。其核心原理在于：首先將信道分割成多個正交子信道，隨后將高速數據信號轉換為并行的低速子數據流，每個子數據流分別調制到對應的子載波上進行傳輸。

由于每個子載波上的信號帶寬小于信道的相關帶寬，因此信號在每個子載波上的傳輸可以視為經歷平坦性衰落，這有助于消除符號間的干擾。此外，鑒于每個子載波的帶寬僅僅是原始信道帶寬的一小部分，信道的均衡處理也相應變得更為容易。

OFDM技術以其卓越的頻譜效率著稱，這得益于快速傅里葉變換（FFT）處理使得各子載波能夠部分重疊，從而在理論上接近奈奎斯特（Nyquist）極限。

OFDM技術

當前，OFDM技術普遍采用逆快速傅里葉變換（IFFT）方法實現，這不僅增強了帶寬的擴展性，還使得在已高度擁擠的頻譜環境中能靈活配置和使用帶寬。每個OFDM子載波內的信道可看作水平衰落信道，多天線（MIMO）系統帶來的額外復雜度可以控制在較低的水平（隨天線數量呈線性增加）。

根據上述種種優勢， OFDM技術現在被廣泛的應用于各種寬帶通信系統，如非對稱的數字用戶環路（ADSL）、數字音頻廣播（DAB）、數字電視（DVB）、高清晰度電視（HDTV）、無線局域網（WLAN），以及最新的第4代移動通信LTE中。

由于OFDM系統的靈活性， 每一個的標準有各自不同的物理層參數，例如NFFT、符號長度（子載波間隔）、CP（循環前綴）長度、導頻（或者叫做參考信號）的插入方式、 是否有Preamble等。

盡管針對諸如WLAN、DVB、LTE等標準信號已有成熟的商用信號生成軟件，但對于非標準OFDM信號，如用戶自定義標準或前沿研發的新標準，特別是在專網系統、科研等領域的應用，用戶可以利用Matlab等數學工具生成IQ數據，并將其導入信號源進行播放。

Siglent SigIQPro等商用軟件提供了Custom OFDM模塊，以圖形化和模塊化的方式，使用戶能夠定義OFDM幀結構，生成并下載到Siglent的矢量信號源中。SigIQPro的Custom OFDM模塊集成了常見的OFDM資源類型，如Preamble、Pilot、Data等，并內置了多種數據調制方式。對于特殊信號，如Zadoff-Chu序列，用戶還可以直接導入每個子載波的IQ值，從而滿足多樣化的應用需求。

配置

描述OFDM系統時涉及許多參數，其中一些基本參數如傅里葉變換次數（NFFT）、采樣速率、載波頻率和CP長度。然而，最復雜的部分是定義各個子載波和每個符號單元（Rl,k）的調制方式、功能類型（如數據或?qū)ьl）以及增益/相對功率。

配置過程及菜單詳解

我們使用Siglent的SigIQPro軟件。SigIQPro采用結構化的方式定義幀結構。

打開軟件之后，在主界面點擊Custom OFDM，即可進入自定義OFDM界面。

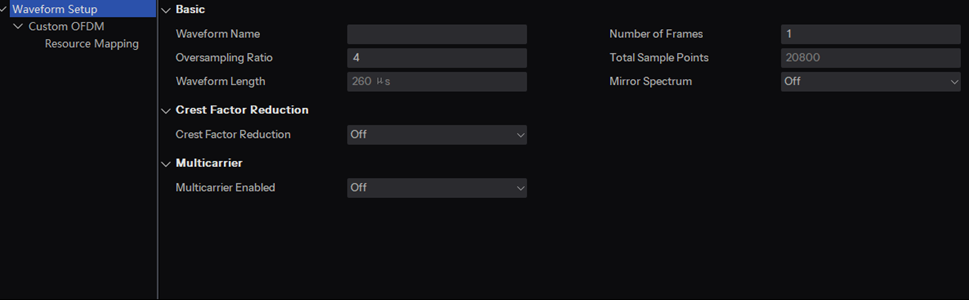

“Waveform Setup”界面

可以設置基本參數：過采樣速率，幀個數，是否削峰（Crest Factor Reduction），是否需要開啟多載波，是否需要鏡像頻譜（即IQ交換，又稱頻譜翻轉），其他參數根據本頁和下面的參數自動計算。

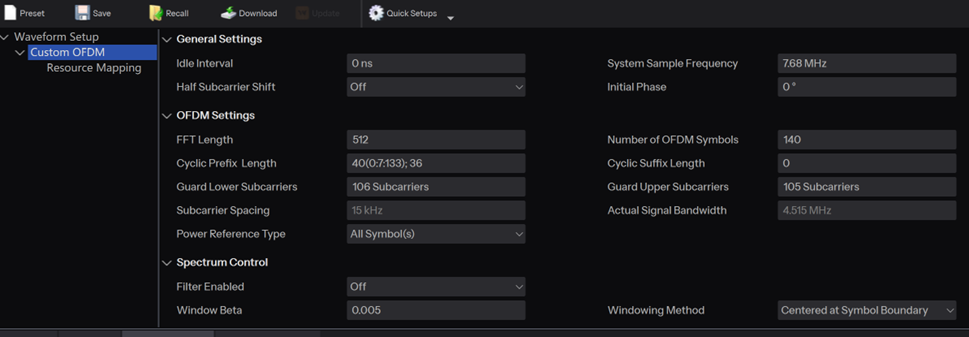

Custom OFDM基本參數

Idel Interval：在尾部增加空白時間，即IQ值為0，主要用于類似WLAN場景中，相鄰2個幀（重復播放時的相鄰2幀）之間的空白。

Half Subcarrier Shift：主要是某些應用為了避免本振泄漏，把子載波偏移一半（但是LTE中直接不用0號子載波）。

System Sample Frequency：系統采樣頻率。

FFT Length：即FFT次數。

Cyclic Prefix Length：循環前綴長度，例如40(0:7:133);36表示0、7、133號符號的CP為40，其他的為36，單位是Sample。

Guard Lower/Upper Subcarriers：上邊/下邊的保護子載波的個數。

Subcarrier Spacing：根據System Sample Frequency和FFT Length自動計算子載波間隔。

Actual Signal Bandwidth：根據FFT Length和Guard Subcarrier自動計算有效的帶寬。

Power Reference Type：功率參考模式，以那種方式作為功率的參考，如All Symbols就是儀器設置的射頻功率就是所以Symbol的平均功率。

Spectrum Control：設置濾波器，或者Window加窗，以限制帶寬，代價是對EVM有些影響。

Resource Mapping資源映射

資源映射是最復雜也是最關鍵的功能，需要使用者對OFDM的基本元素，自定義的幀結構有深刻的理解，其核心思想就是通過菜單的參數設置，定義OFDM幀的二維平面上每個元素RE（Resource Element）的功能、屬性、調制方式、載荷數據。

資源塊（一個共同功能屬性的RE的集合）基本屬性有：Symbol Index（時域/符號）坐標范圍，Subcarrier Index（子載波/頻域）坐標范圍；功能/特性/用途---Preamble、Pilot、Data；Boost Level—相對功率；Payload—載荷數據類型。

點擊表格上方的“Add”右側箭頭，選擇一個類型（Preamble/Pilot/Data）即可添加一個資源塊。

由于RE數量眾多，需要一些簡寫的方式，來實現多個元素的映射定義。其基本語法和C語言或者M(jìn)atlab的語法類似。

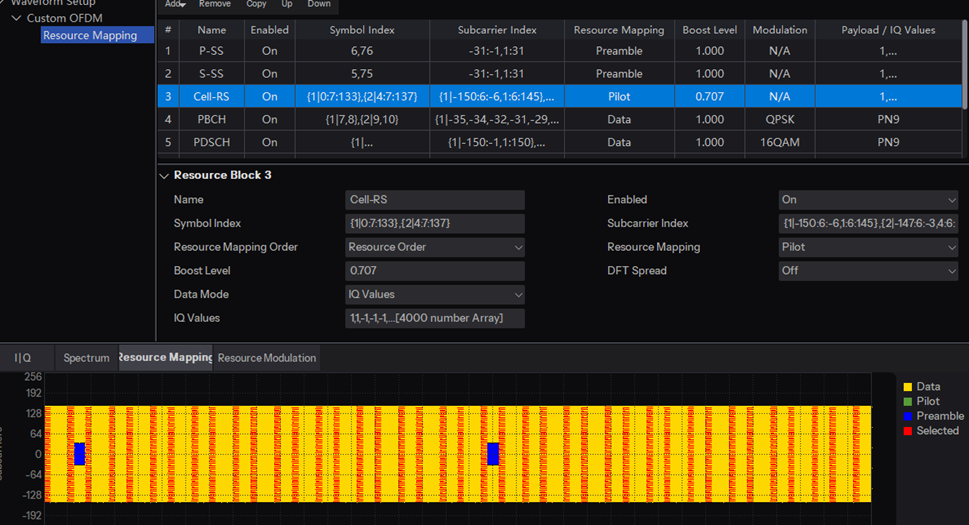

以LTE的Cell RS為例（在Quick Settings 菜單下拉，選擇 LTE：Downlink）：在當前的Cell ID情況下， Cell RS是在時域、頻率離散插入的。類型是Pilot，Pilot需要定義固定的載荷數據。所以需要定義時、頻域坐標。

其中：

Name：給當前的資源塊取一個名字

Symbol Index時域坐標：有兩組，注意兩個大組是對應的，

起始0，終止133，步進7

起始4，終止137，步進7

Subcarrier Index頻域坐標：有兩組，每組又分成2個小組，

起始-150，終止-6，步進6；起始1，終止145，步進6；

起始-147，終止-3，步進6；起始4，終止148，步進6

Resource Mapping Order：資源映射順序：

Given Order：表示將資源塊Payload IQ值序列按照參數Symbol Index 與參數Subcarrier Index 給出資源單元的順序進行映射。

Resource Order：表示按照信道資源單元的OFDM符號與子載波編號由小到大的順序進行映射。

兩種映射順序都按照子載波優先的規則進行映射，即先填充當前給出的OFDM符號上的所有給出子載波，再填充下一個給出OFDM符號上的信道資源單元。

Resource Mapping：當前資源塊的類型（Add的時候已經指定）：

Preamble—前導，實際中不一定非要在幀的前面，其功能和Pilot類似，是發一些已知約定好的固定數據，其Data Mode部分只能是IQ Value，需要指定每一個RE的IQ值（會有表格編輯菜單彈出）

Pilot—導頻，發一些已知約定好的固定數據，其Data Mode部分可以是IQ Value或Payload Bit，如果是IQ Value類型，需要指定每一個RE的IQ值（會有表格編輯菜單彈出）

Data—數據，如果選擇數據類型，用戶可以設定調制方式和數據類型（PN序列或者自定義數據）

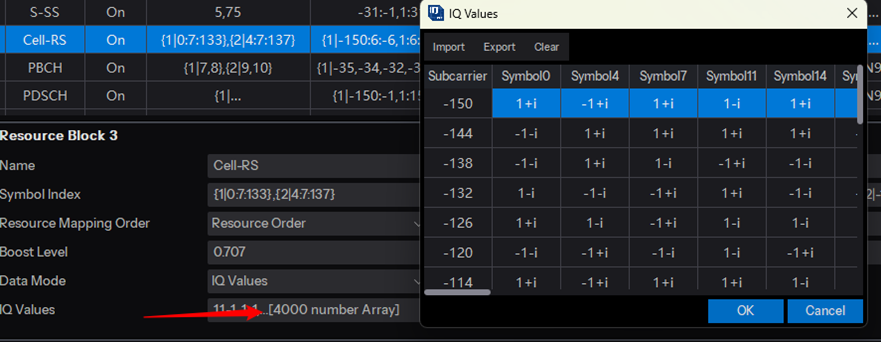

LTE的例子中Cell-RS（小區參考信號）選擇Pilot模式，Data Mode選擇IQ Value，并點擊下一行的“IQ Values”后面的編輯區域，會彈出窗口，讓用戶輸入每個Cell-RS內部的RE的IQ數據，其Subcarrier和Symbol序號根據剛剛設置的Subcarrier Index和Symbol Index自動生成，只需給每一個RE填上對應數據即可。

本例中的數據，根據3GPP的LTE物理層定義和當前的Cell ID，帶寬等參數填入。

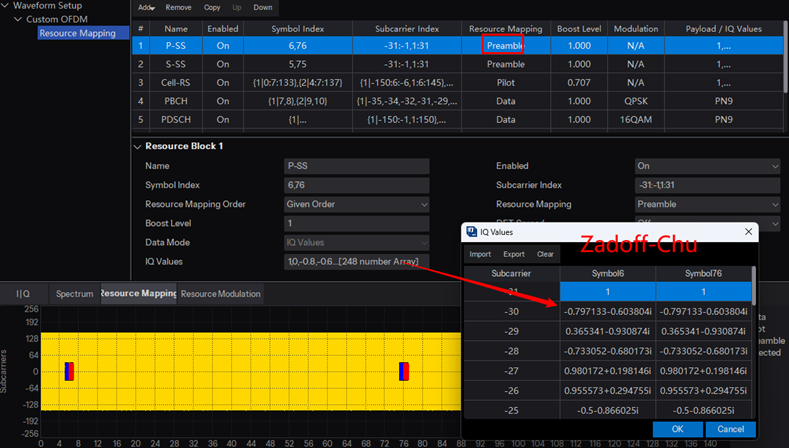

類似的，本例中的PSS（主同步）部分，這里類型是Preamble，IQ Value是Zadoff-chu序列對應的IQ值。

圖示

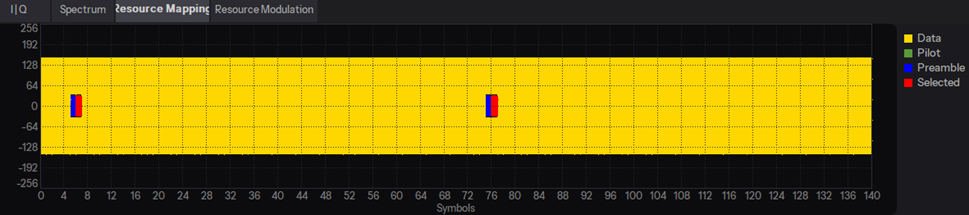

屏幕下方可以顯示當前配置下的IQ時域圖，頻譜圖，資源映射圖（二維），資源塊調制方式（二維），方便使用者觀看每個資源塊的映射和調制狀態。

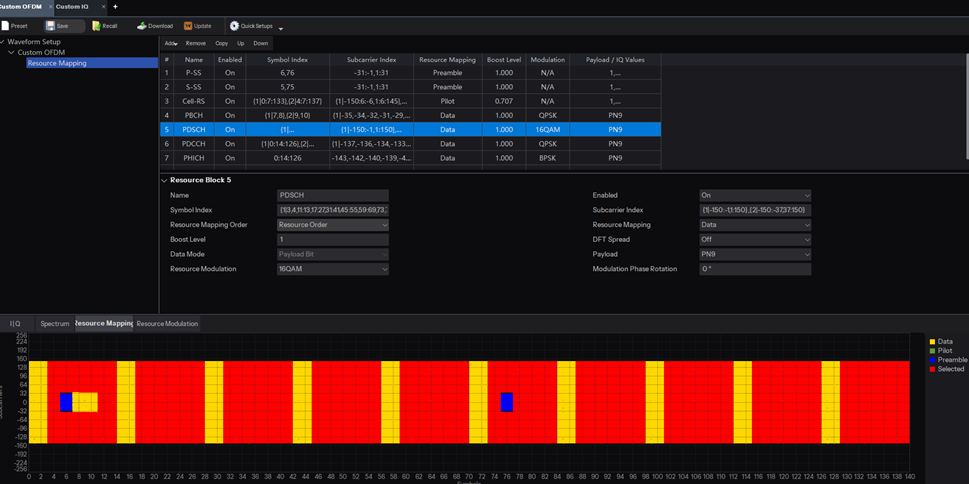

在上面的表格中選中的資源塊，其Resource Mapping和Resource Modulation中會用紅色顯示。

文件操作和更新

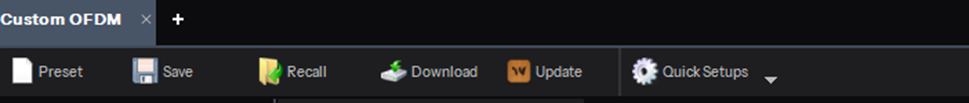

任何參數改變之后，Update菜單會閃爍，提示需要點擊Update，才能把當前的IQ數據更新，更新完即可下載到儀器。

Save有兩種功能，如果選擇文件類型是*.state，可以把當前的狀態保持，以便下次調用；如果選擇文件類型是*.arb，即導出數據波形文件，arb文件可以直接在儀器上打開播放。

小結

本文介紹了OFDM調制的基本組成部分，以LTE下行幀為例，介紹Siglent SigIQPro波形配置該波形的具體步驟和主要參數的解釋，以此例為基礎，用戶可以方便地使用SigIQPro配置自定義的OFDM信號。

SigIQPro功能齊全，設置方便，并具有完善的圖形顯示功能，讓用戶直觀的看到生成的信號的時、頻域分布，并可以下載到Siglent矢量信號源和任意波形發生器，是專用OFDM信號生成和分析的有力助手。
