在配網運維工作中，測量絕緣電阻是運行和試驗人員掌握并判斷設備狀況的基本方法。它有助于發現電氣設備中影響絕緣的異物、絕緣受潮和臟污、絕緣嚴重劣化、絕緣擊穿和嚴重?zé)崂匣热毕荨?

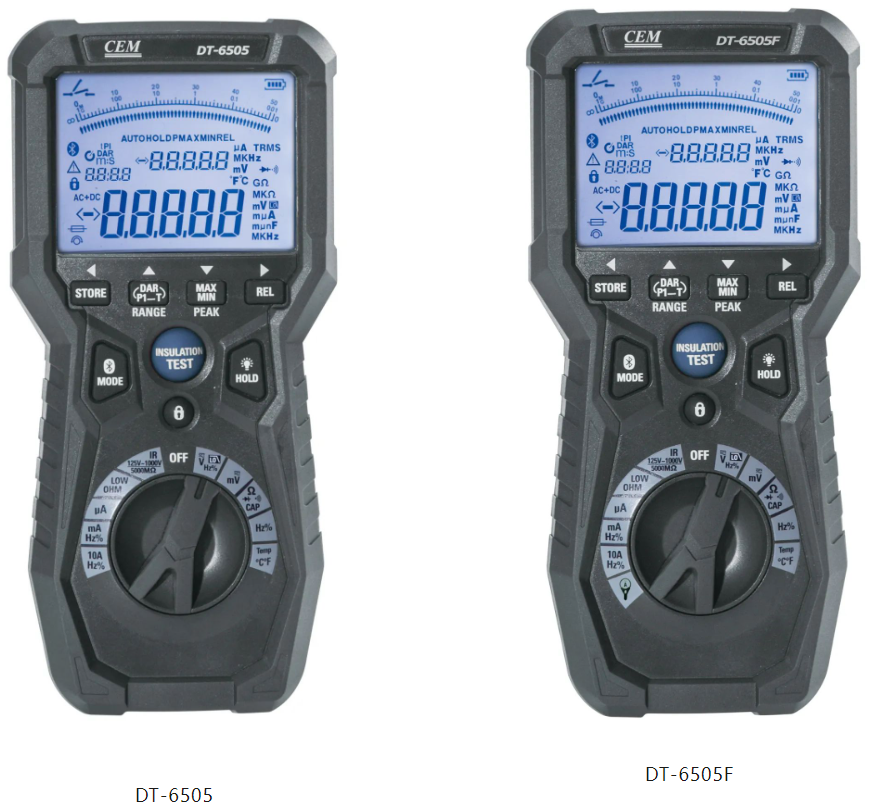

華盛昌 DT-6505/6505F 專業高精度萬用絕緣表集成了萬用表功能、絕緣測試功能，在配網運維領域作用顯著。
01 重視絕緣檢測，保障配網運維安全
配網系統由眾多的電氣設備和線路組成，如變壓器、開關柜、電纜等。這些設備和線路在長期運行過程中，可能會受到各種因素的影響，導致絕緣性能下降。絕緣性能下降不僅會增加設備故障的風險，還可能引發電氣事故，威脅人員和設備安全。
定期對配網設備和線路進行絕緣檢測，及時發現并處理絕緣問題，是保障配網安全運行的重要措施。
DT-6505/6505F系列是華盛昌自主研發的一款集高精度絕緣表、TRMS萬用表、高分辨率低電阻測量于一體的萬用絕緣表，可用來測量交直流電壓電流、電阻、電容、頻率、電池、二極管等電氣值，也可對導體、電氣零件、電路和器件進行絕緣電阻測試，在配網運維中有諸多具體應用。
02 萬用絕緣表在配網運維中的具體應用
1、 變壓器絕緣檢測
變壓器是配網系統中的核心設備之一，其絕緣性能直接關系到整個配網的安全運行。使用 DT-6505/6505F對變壓器的繞組絕緣電阻進行定期檢測時，其TRMS真有效值測量功能確保測量結果更加精準，能夠及時發現絕緣老化、受潮等問題。同時，該萬用絕緣表具備全自動量程功能，無需手動頻繁調整，提高了檢測效率。
絕緣電壓測試量程為125V、250V、500V、1000V，絕緣電阻測試量程為0.001MΩ至5000MΩ，能夠滿足變壓器不同狀態下的檢測需求。此外，電壓測試信號可自動放電，保障了操作安全。
除了絕緣電阻測量外，該儀器還具備交直流電壓電流、電阻、電容、頻率等實用的測試功能，這些功能可以滿足配網運維中的多種檢測需求。

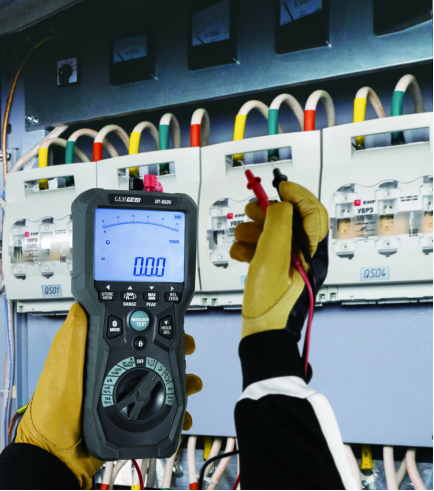

2、開關柜絕緣檢測
開關柜在配網中起著控制和保護電力設備的作用。由于開關柜內部結構復雜，容易受環境因素影響導致絕緣性能下降。
通過使用萬用絕緣表對開關柜的絕緣電阻進行檢測，可以及時發現潛在的絕緣故障，確保正常運行。其具備的數據記錄功能，方便運維人員對開關柜的絕緣性能進行長期跟蹤和分析。
符合CAT III 1000V、CAT IV 600V標準，確保了在檢測高壓開關柜時的安全性和準確性。
3、電纜絕緣檢測
電纜是配網系統中傳輸電力的重要載體，其絕緣性能好壞直接影響到電力傳輸?shù)目煽啃院桶踩浴?
萬用絕緣表可以對電纜的絕緣電阻進行測量，判斷電纜是否存在絕緣破損、受潮等問題。其中6505F還可配3000A交流電流環形鉗頭，讓測量效率更高。
對于新敷設的電纜，還可以進行絕緣耐壓試驗，確保電纜的質量符合要求。200mA連續性測量和低電阻測量功能，為電纜檢測提供了更多的手段。此外，低通濾波器功能可以精確測量變頻器（VFD）信號，避免了干擾，提高了測量精度。
4、低電阻測量功能
儀器具備低電阻測量功能，測量范圍0~5Ω，分辨率0.001Ω，最大開路電壓為5±1V。在電力系統中，利用儀器的低電阻測量功能可以用于測量變壓器、發電機、電纜等電氣設備的電阻值，從而確保電力系統的安全穩定運行。
在電子行業中，可以用于測量電子元件如電阻器、電感器、電容器等的電阻值，確保元件的質量和性能符合要求。
藍牙通訊功能使得數據傳輸更加便捷，方便運維人員將檢測結果及時上傳和分析。
DT-6505/6505F萬用絕緣表憑借高精度測量、寬量程選擇、多種測試功能等優勢，在配網運維的各個場景中都有著卓越的表現，為保障配網的安全穩定運行發揮了重要作用。
