電力設備在大氣環境下，因為各種因素的影響會導致絕緣性能降低、出現結構缺陷，由此產生電暈和局部放電現象。電力放電對電力運行系統危害巨大，而且發生以后難以肉眼檢測。為保障電網運行的安全，及時對電暈放電，尤其是處于問題早期的電暈放電進行檢測非常重要。

在放電過程中，空氣中的電子會不斷獲得和釋放能量，當電子釋放能量（即放電），會輻射出紫外線。

紫外成像儀接收設備放電時產生的紫外信號，經后端處理成像并與可見光圖像疊加，最終直觀的顯示在紫外成像儀屏幕上，達到確認電暈位置和強度的目的，從而幫助技術人員評估運行設備的絕緣狀況。

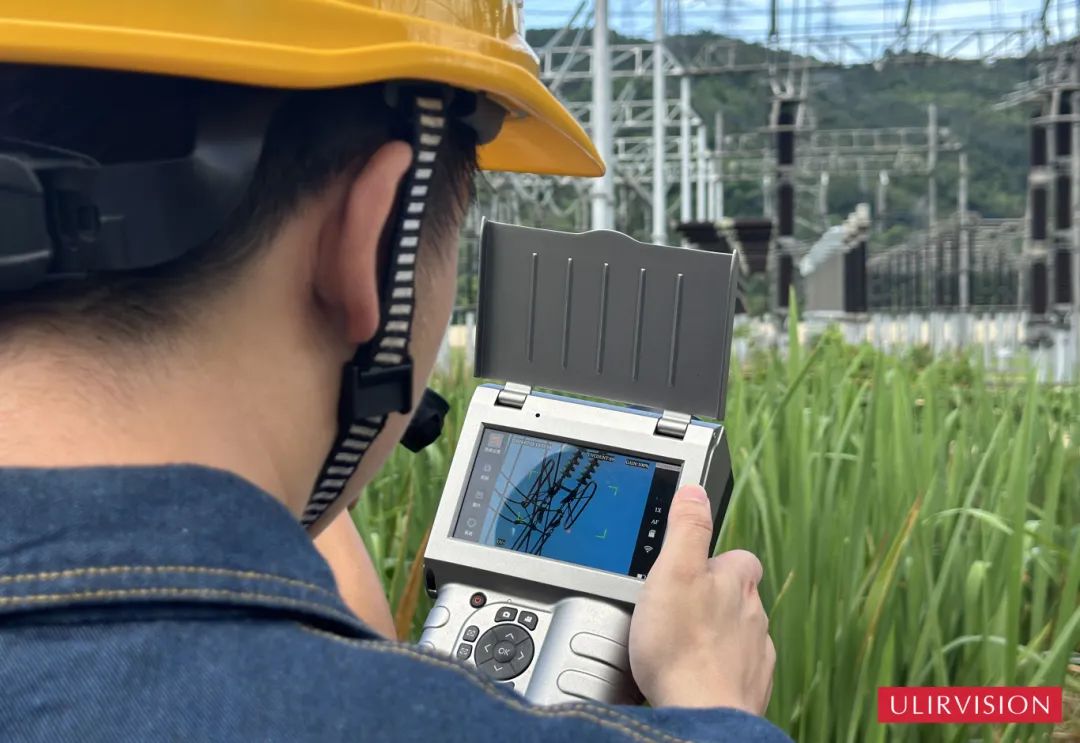

紅相科技 紫外成像儀TD100 是一款便于檢測的手持式紫外成像儀，通過光子數量判斷放電量大小和嚴重程度，可用于診斷、檢測、記錄和顯示具體的放電點。

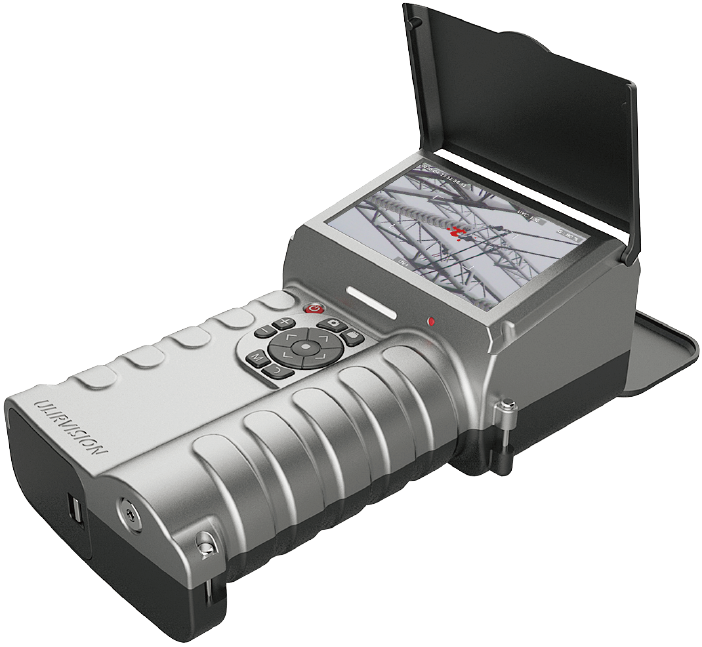

紫外成像儀TD100

產品特點：

● 高紫外靈敏度達到 2.2×10-18watt/cm2

● 噪聲干擾小，采用全日盲型探測器

● 紫外可見光全區域準確疊加，精確定位

● 手持式檢測，輕松完成檢測

● 紫外與可見光同步對焦

● SD卡在線升級功能

● 集成度高，功耗小

● 體積小、重量輕（1.4Kg），方便操作

● 專業化報表分析軟件，更利于現場情況分析

TD100采用全日盲技術，靈敏度高，放電定位準確，抗干擾能力強，完全不受太陽光影響，可全天候工作。其外觀小巧輕便，操作簡單，極大程度滿足了用戶對于實用性和舒適性的需求。同時配有專業的分析和報告軟件，是變電站和高壓輸電線路預防性檢測的必備工具。

紫外成像儀TD100具備不受太陽光干擾、靈敏度高、辨識準確、誤檢率低等優點，可第一時間發現漏電放電位置，將危害發現并控制在前期，對于電網安全運行具有極大的意義。

應用案例

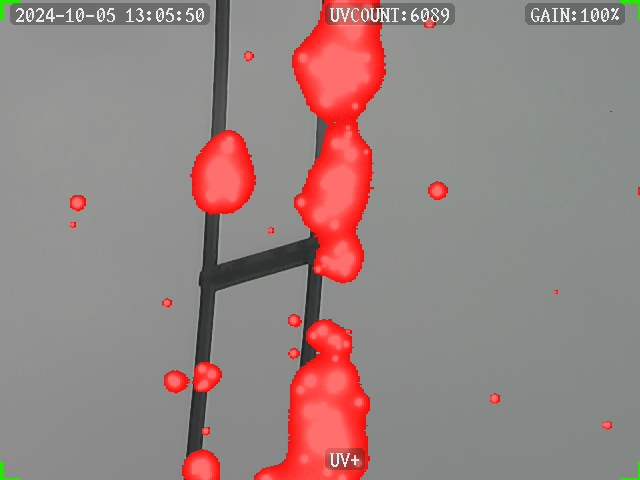

一、導線污穢放電

輸電線路絕緣子作為高壓架空線路的重要組成部分，主要承擔著絕緣支撐的作用。但在長期的運行過程中，由于受自然環境的不斷惡化，絕緣子會出現臟污、劣化、受潮、損傷等表面積污，污穢條件下，高壓導線和絕緣子表面的放電現象則會顯著增加。導線表面的灰塵、鹽分或其他污染物還可能導致電場畸變，形成放電通道。若處在濕度較高情況下，污穢顆粒吸濕后導電性變強，放電現象更為顯著，對電力系統的運行會產生極大的風險 。

二、絕緣子低值放電

當絕緣電阻降為10—300 MΩ時，稱為“低值絕緣子”。絕緣子因內部材料缺陷、外部破裂老化等導致絕緣性能劣化后，絕緣電阻減小，增加放電風險，產生電暈、閃絡或電弧現象。紫外成像儀能直接檢測出放電過程，具有觀察直觀、預見性好、觀測距離遠且安全等優點，可以最大程度預防絕緣擊穿等隱患發生。

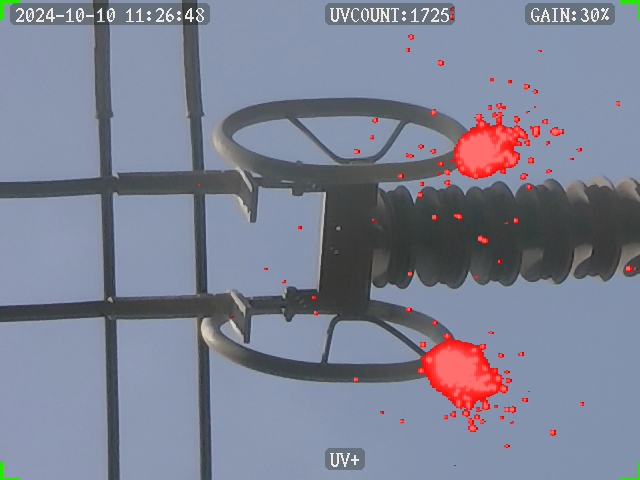

三、均壓環放電

均壓環是輸電線路中用于均衡電場分布的重要組件，其設計、安裝和維護的質量直接影響到電網的穩定運行。均壓環本身的零件設計缺陷、制造運輸過程中產生的毛刺和劃痕、尺寸不匹配以及降雨多發條件都可能引起放電問題。

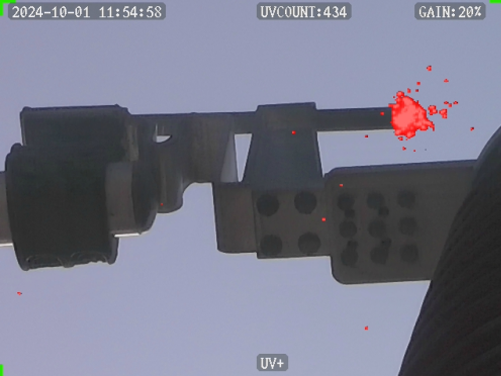

四、金屬尖端放電

金屬尖端在輸、變電設備運行中是放電的多發區域，通常表現為金屬尖端周圍的光暈和嗡嗡聲，尤其是在曲率半徑較小的位置，電場強度會顯著增強，容易達到空氣的擊穿強度，從而引發電暈和放電。

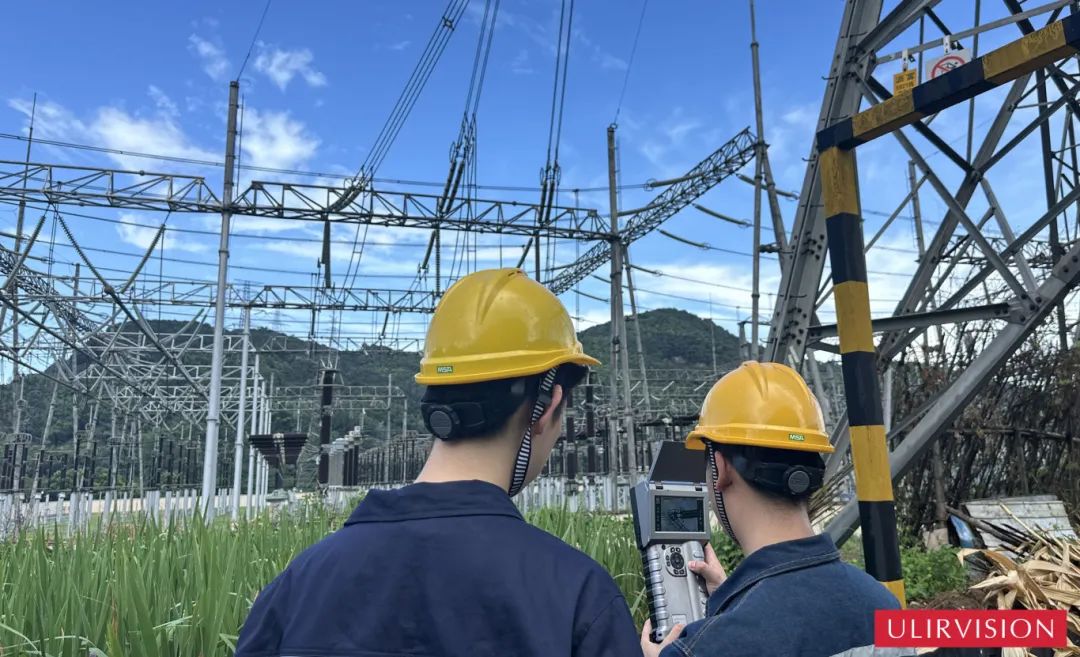

紫外成像儀TD100適用于多種需要進行放電檢測的場景，為電力系統的預防性維護工作提供可靠的支持。
