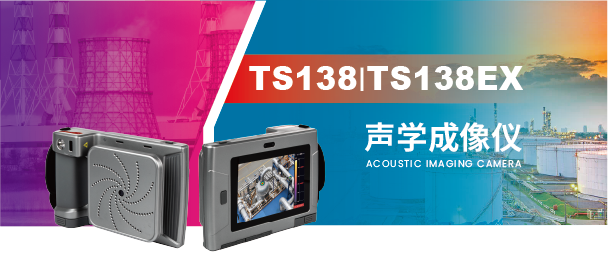

TS138|TS138EX是紅相科技最新推出的手持式工業聲學成像產品，支持可聽聲和超聲波頻段。該產品利用麥克風陣列波束形成技術獲取聲源分布數據，并配合高清攝像頭實時采集視頻畫面，通過將聲源分布數據與視頻圖像進行聲像融合，最終把變化的聲源動態呈現在顯示屏上，幫助用戶快速定位故障。

TS138|TS138EX可廣泛應用于局部放電檢測，帶壓或真空條件下的氣體泄漏檢測、氣密性檢測等多種場景氣體泄漏檢測以及機械振動異響檢測。

產品優勢

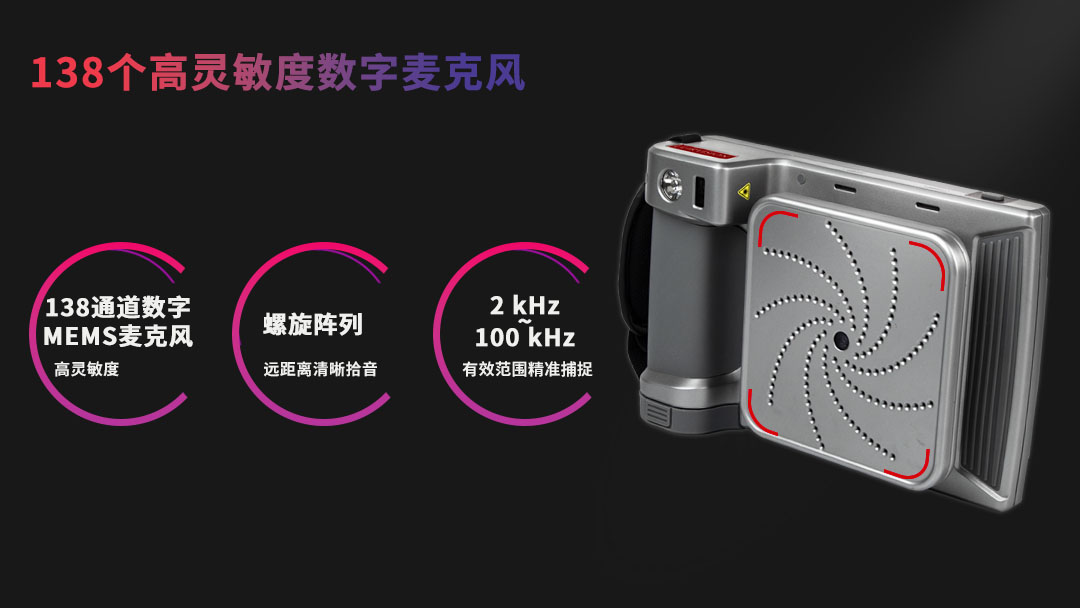

1. 138通道數字MEMS麥克風：內置138通道大面陣數字MEMS麥克風螺旋分布，提供優秀的檢測靈敏度及定位精度。2 kHz~100 kHz有效頻率響應范圍，包含可聽聲和超聲波，滿足絕大多數工業使用場景。

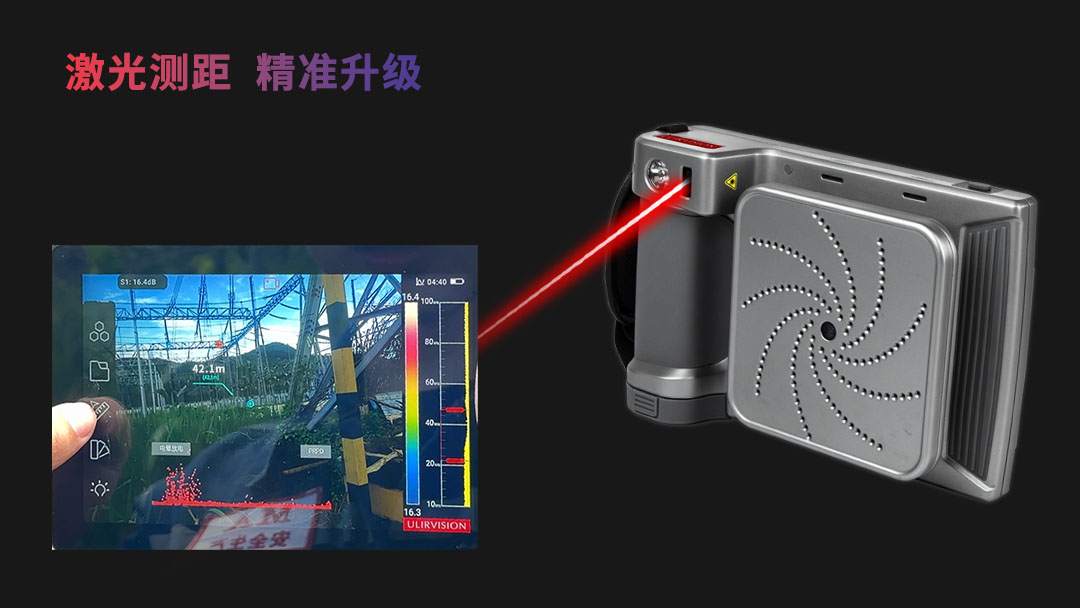

2. 激光測距精準升級：操作方便，交互友好，屏幕直接標示位置和距離，最遠距離可達50米，精度在±0.1米。對比傳統測距，激光測距更精準、更直觀。

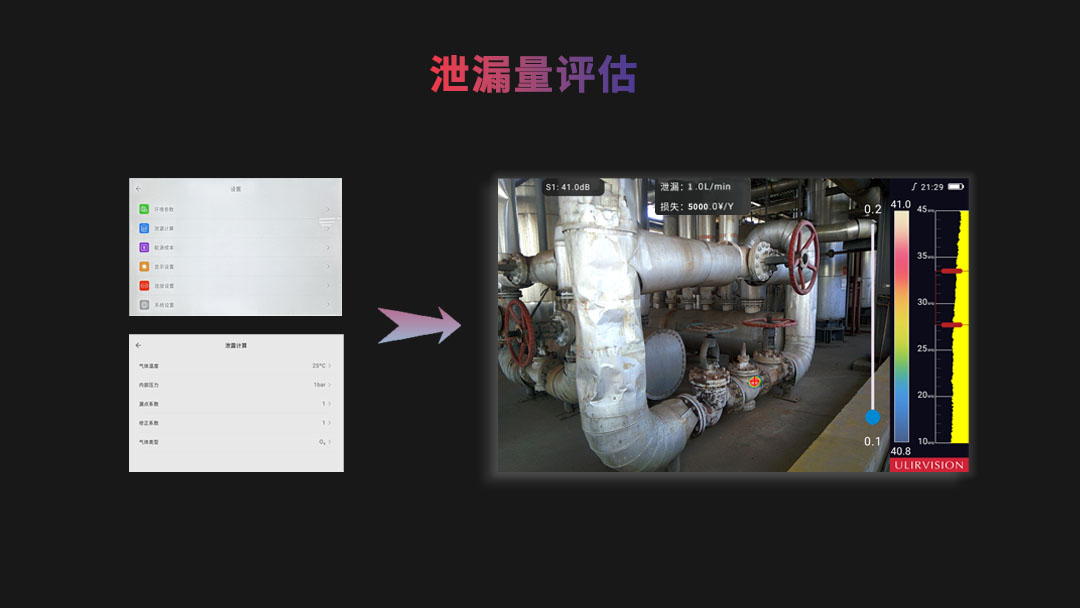

3. 泄漏量評估：泄漏模式下可開啟泄漏計算和能源成本，根據實際場景參數估算泄漏量，用于判斷泄漏量大小和損失金額，為設備運維提供直觀數據。

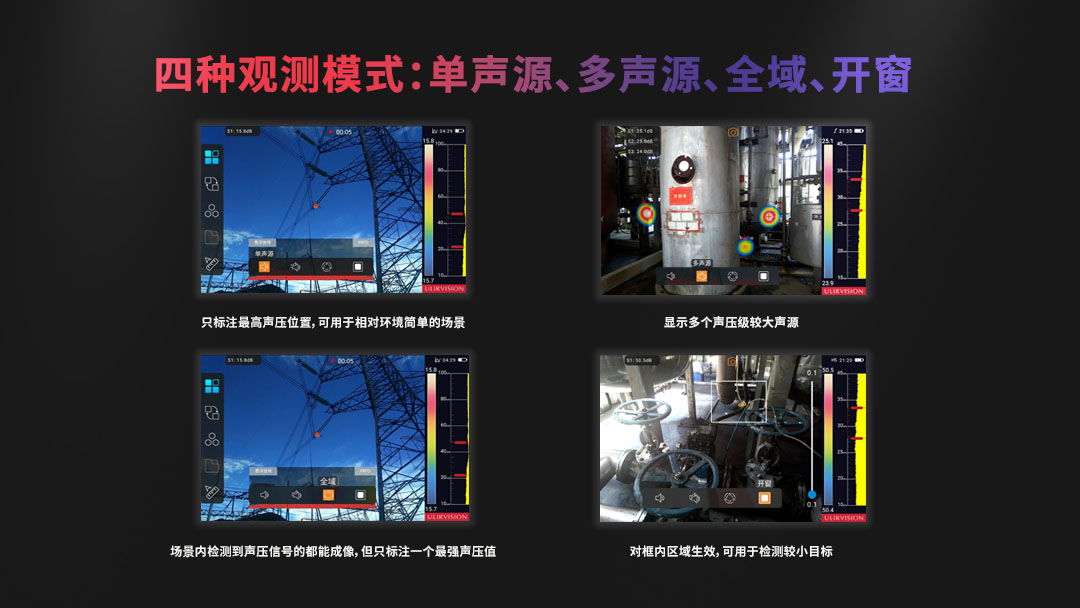

4. 多觀測模式：單聲源、多聲源、全域、開窗四種測試模式靈活切換，按需匹配不同測試目標和環境，更精準定位目標。

5. 便攜實用：時尚銀色外殼，采用符合人體工學設計的易用型單手式成像儀，搭配7寸高亮電容觸摸屏，可手動調節測試頻率范圍，操作簡單，陽光下也能清晰看見。

6. 監聽：支持拍照、錄像多種方式記錄故障信息，開啟監聽功能可將超聲頻率轉化為可聽聲，可對景內目標的聲音、噪聲等進行持續性的監控和探聽。

實戰應用

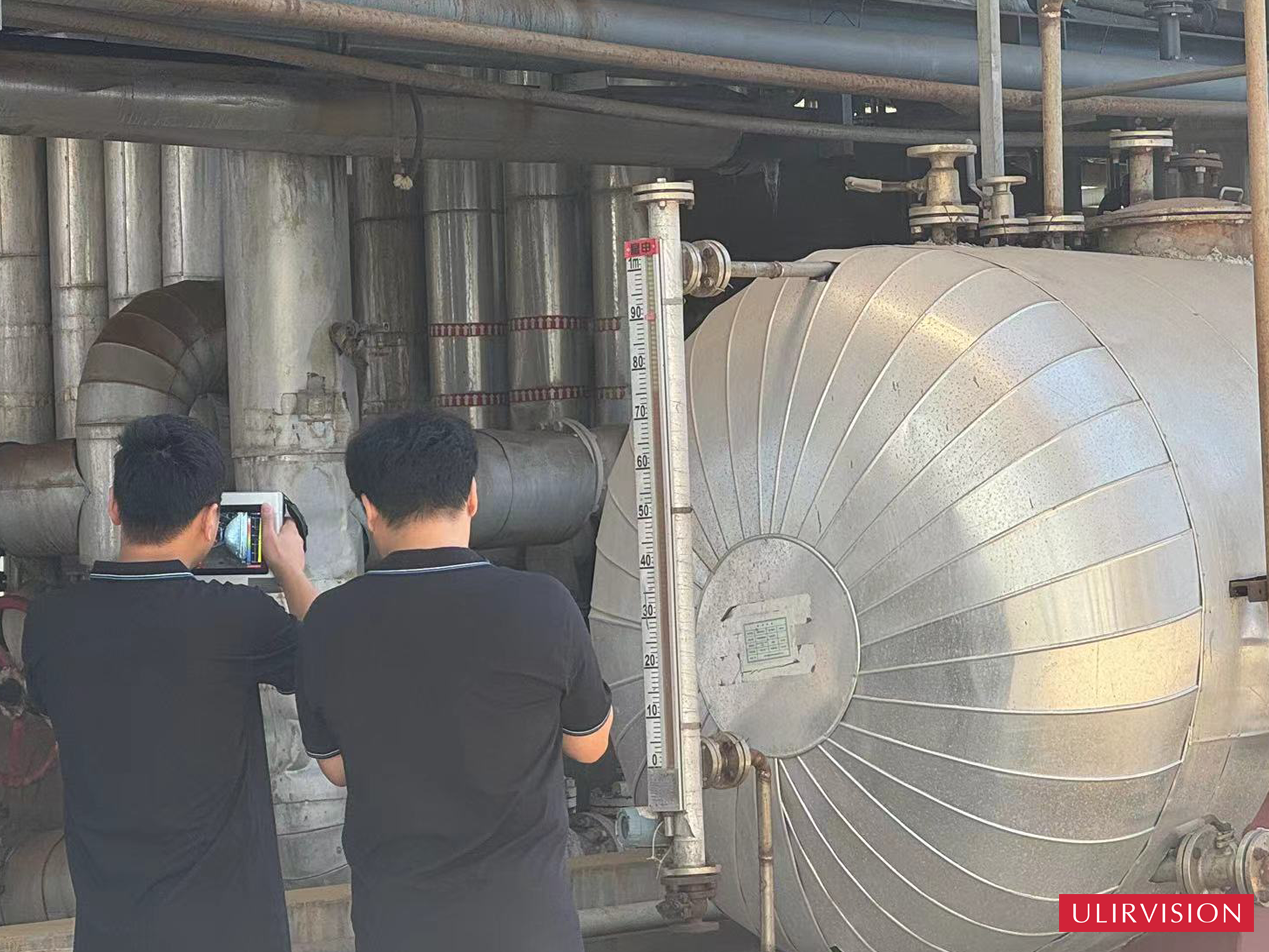

1. 帶壓氣體空氣、真空泄漏檢測和定位

痛點：壓縮空氣通常是工廠中的昂貴能源，人耳或觸摸很難發現空氣泄漏，極易造成能源浪費和設備效率低下。

解決方案：TS138|TS138EX擁有超越市場級別的138通道數字MEMS麥克風，定位頻率范圍覆蓋可聽聲與超聲波，可根據測試場景手動調節測試頻率范圍，在2kHz到100kHz均具有很好的成像效果，可以即時可視化泄漏的確切位置，泄漏模式下還可開啟泄漏計算和能源成本，根據實際場景參數估算泄漏量，用于判斷泄漏量大小和損失金額。

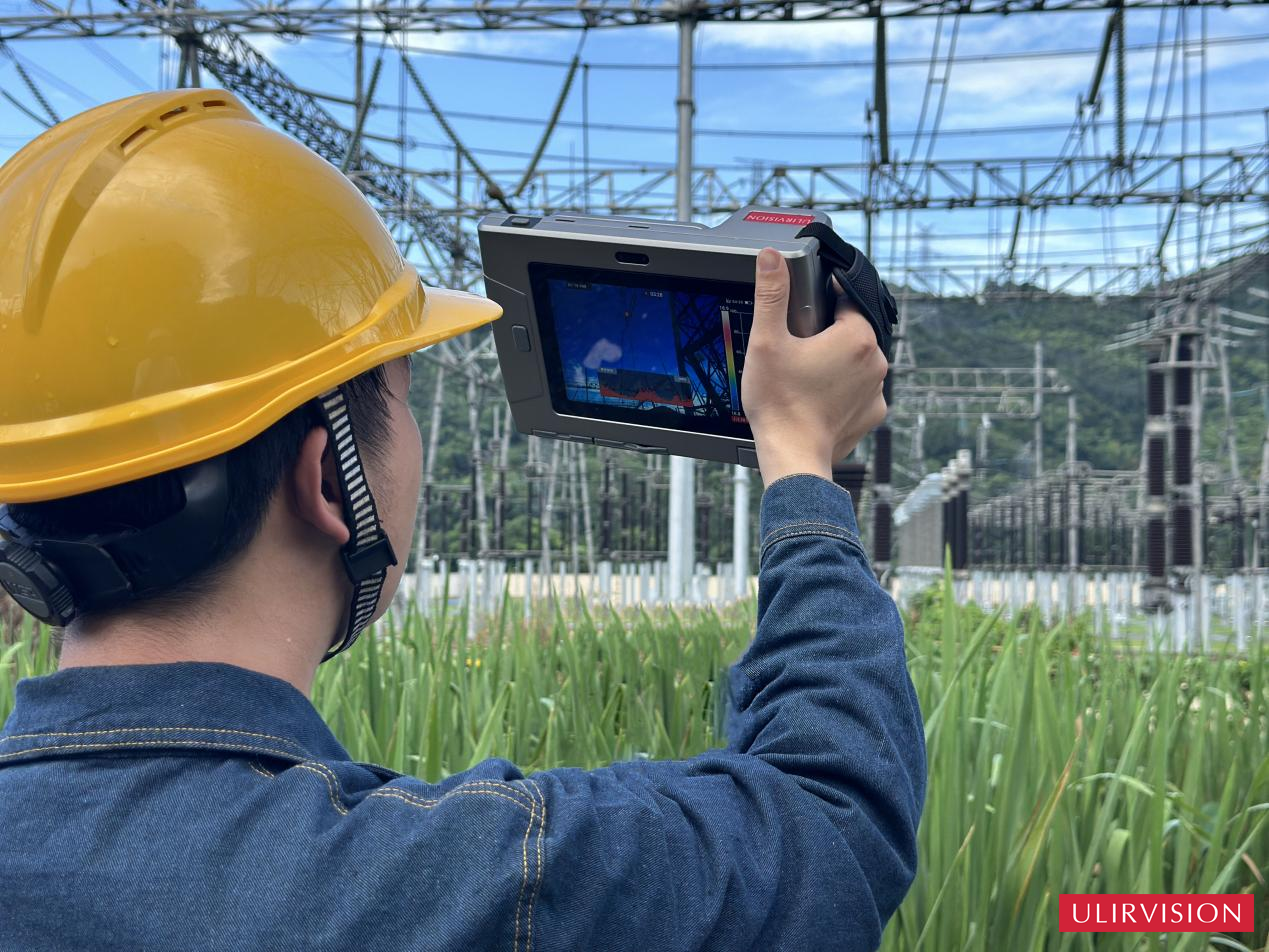

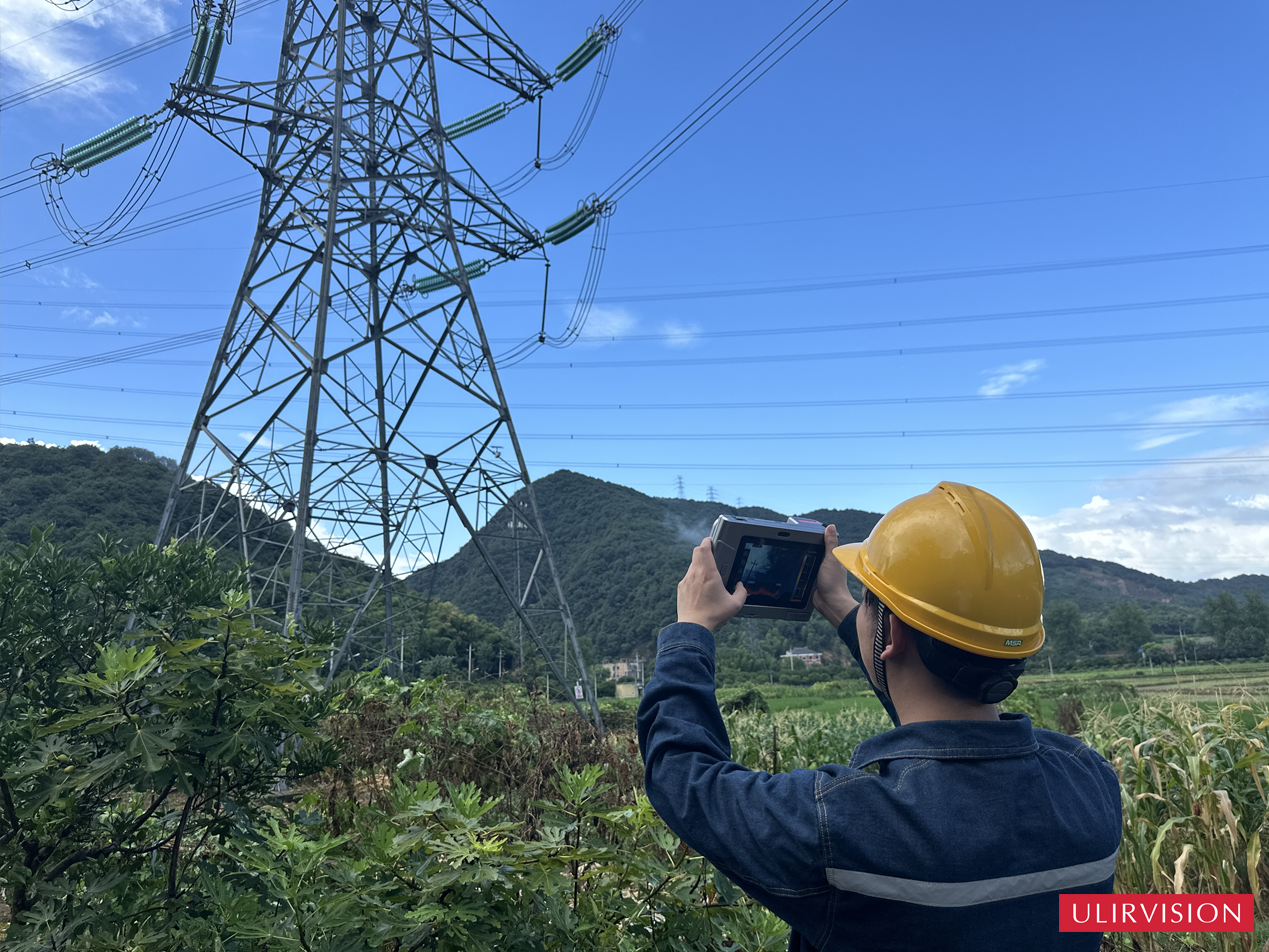

2. 局部放電檢測和定位

痛點：據電網統計，局部放電是造成高壓電氣設備最終發生絕緣擊穿的重要原因，也是絕緣劣化的重要標征，是電網安全的頭號公敵。傳統電力檢測人力成本高、效率低下、數據不準確且存在人身安全問題。

解決方案：TS138|TS138EX具備非接觸測量、檢測效率高、檢測結果直觀、應用場景豐富等優勢，同時具備良好的便攜性和實用性，電池連續工作時長超過4小時，重量1.35KG可單手握持操作，可聚焦于電力電纜接頭、架空導線、復合絕緣子及隔離開關等極易發生局部放電的關鍵連接部位進行細致排查，是巡檢工程師理想的檢測儀器，更適合遠距離大范圍巡檢工作。

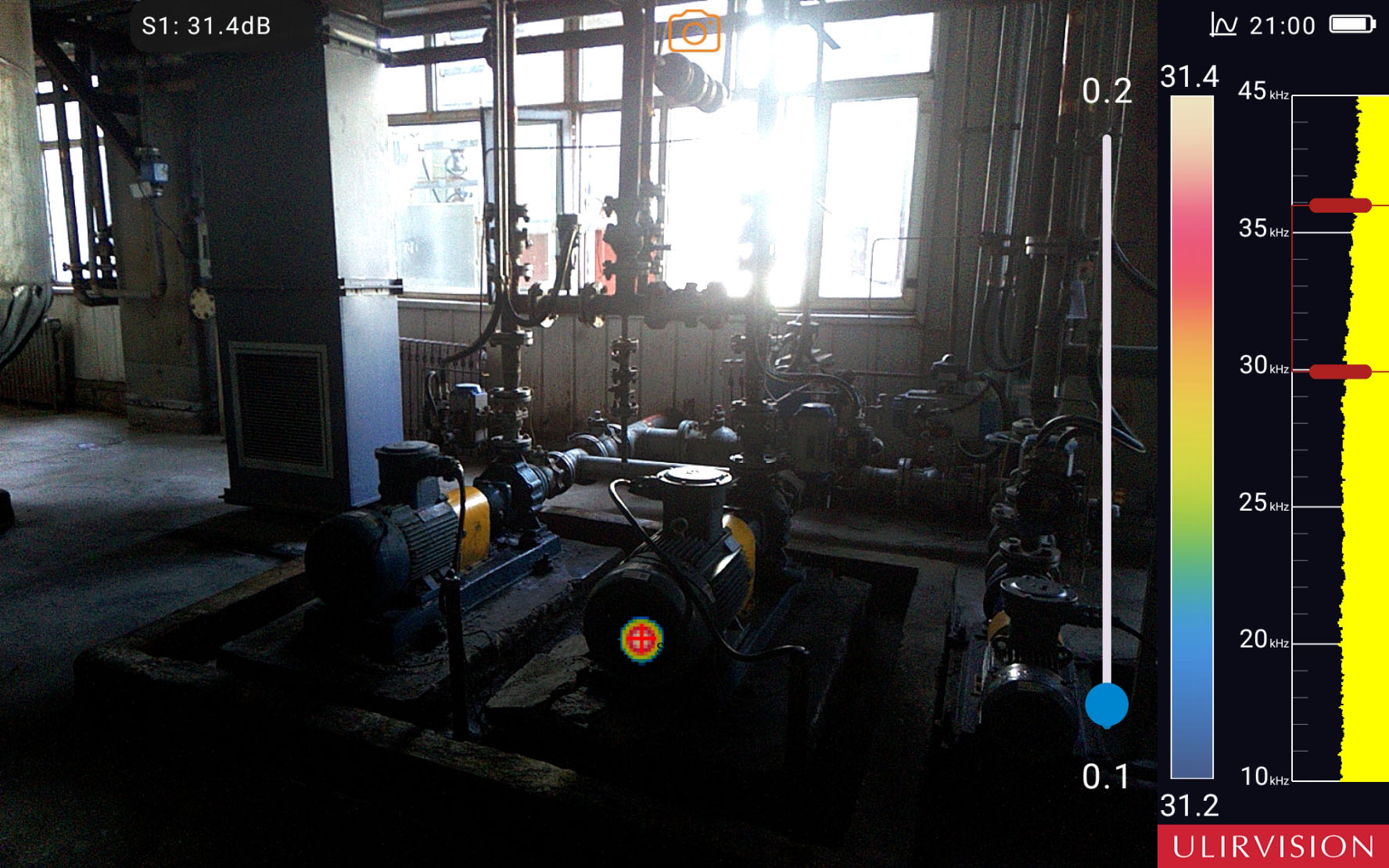

3.機械振動異響監測和定位

痛點：機械結構振動肉眼難以察覺，關鍵結構不穩定則會影響整體設備出現重大問題，不光降低生產效率，甚至影響生產安全。

解決方案：

有故障的軸承、齒輪和其他機械設備會因各種故障問題而產生振動，振動則會產生噪聲，傳播進空氣中。TS138|TS138EX擁有超越市場級別的138通道數字MEMS麥克風，2kHz到100kHz的頻率范圍幾乎涵蓋了機械故障的全部聲波范圍，可在較遠的安全距離范圍或嘈雜環境中監測、識別、定位故障聲音，生成聲像云圖實時圖像，精準高效助力安全生產。
