1、無線通信發展史

通信技術是支撐現代社會發展最為基礎的技術，通信就是傳遞信息。最早的通信有最古老的書信通信、烽火臺傳信等。而當今的通信手段更為多樣化，電話、電子郵件、即時通信（微信）、手機等。

數千年來，不管是君王或?qū)④姡夹枰惶缀苡行实耐ㄓ嵞Ｊ絹碇卫韲?guó)家、指揮軍隊。他們當然也深知萬一信息落入不當人士手里，讓敵國窺知機密，或讓反對勢力獲取關鍵信息時，所會產生的嚴重后果。

控制信息通流是保持社會穩定的一種手段。歷來通信手段都是從軍用開始，然后再延伸到民用。

從最初的結繩記事，到文字的發明，都是為了記錄信息，而文字載體的發明更多是出于人類的頻繁交流，所以文字載體發明路徑是越來越輕便。

人類最初的遷徙社會，哪里有食物就遷徙到哪兒，此時這種采集社會最大的特征就是人類沒有多余的家當，沒有貯藏食物的需求。文字也不是必須的。但隨著領土的擴張，掌權者要維持領土不丟失，就需要更為高效的通信手段，如何讓遠方的守軍收到指示就顯得迫在眉睫了。

圖1 指環王中的烽火臺

最早有中國的烽火臺，當最臨近敵人的烽火臺守候部隊發現敵情，守兵會點著狼煙。古人用“狼煙四起”來形容到處都在爆發戰爭，說明國家危機，百姓要遭殃！這種通信的弊端是，只能顯示兩種狀態，“有”或“無”敵情。

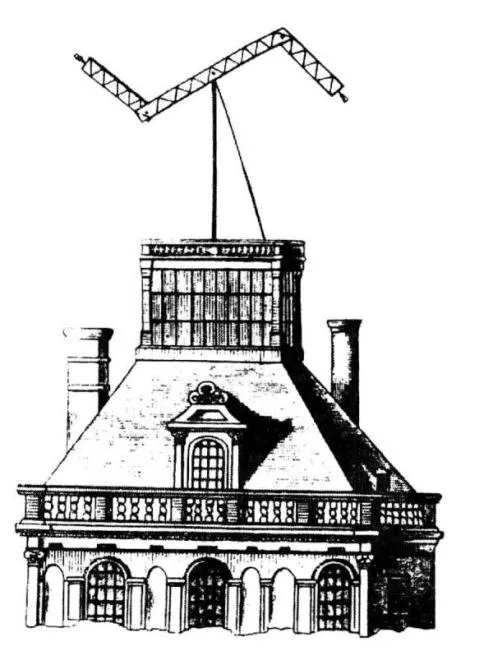

圖2 沙普發明的信號塔示意圖

再到16世紀法國的克洛德?沙普發明的信號塔，沙普制作的信號塔主要是通過視覺，從一座信號塔向另一座視覺范圍內的信號塔發送信號。和烽火臺有異曲同工之處，而信號塔通過在橫梁兩端安裝兩個巨大懸臂，分別由纜索操縱，懸臂可以形成七個角度，相鄰之間相差四十五度，單次可以傳輸98種信息。1799 年拿破侖政變成功后，通過信號塔向全國各地發送了一條信息“巴黎無事，良民皆安”。

信號塔相對于烽火臺，信息容量得到了提升；但不到半個世紀，沙普信號塔網絡卻銷聲匿跡了，被電報完全取代。在電報以前包括信件、烽火臺、信號塔等都極容易受到天氣的影響，而且傳遞信息很容易被中斷或解讀錯誤等問題。在軍事領域，一個錯誤信息帶來的后果是不堪設想的。

電報在遠距離通信領域跨出巨大一步，可使軍事命令迅速傳達下去，給傳媒業帶來最新的消息，提供寶貴的商業信息，讓遙遙相隔的公司可以進行實時交易等，這可是人類信息史上劃時代的發明。

2、無線通信基礎

人類的通信隨著電報的發明，一直在努力提升信號傳輸速度和容量。從早期的模擬調制僅有2種符號（symbol）來區分0或1，到如今的數字調制，例如QAM則有更多的符號，每個符號都有相應的相位和幅度值。

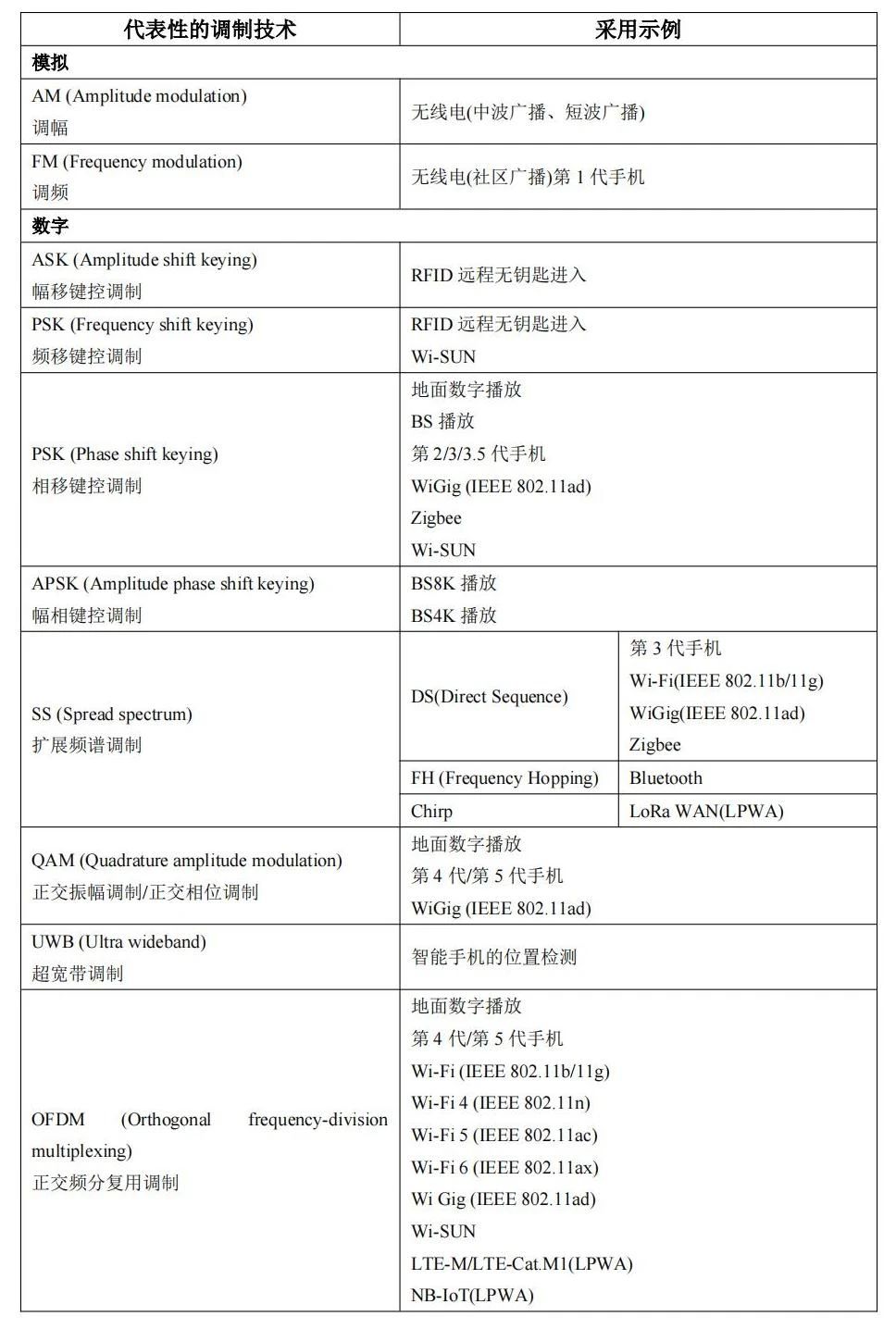

表1 無線通信的調制技術和采用示例

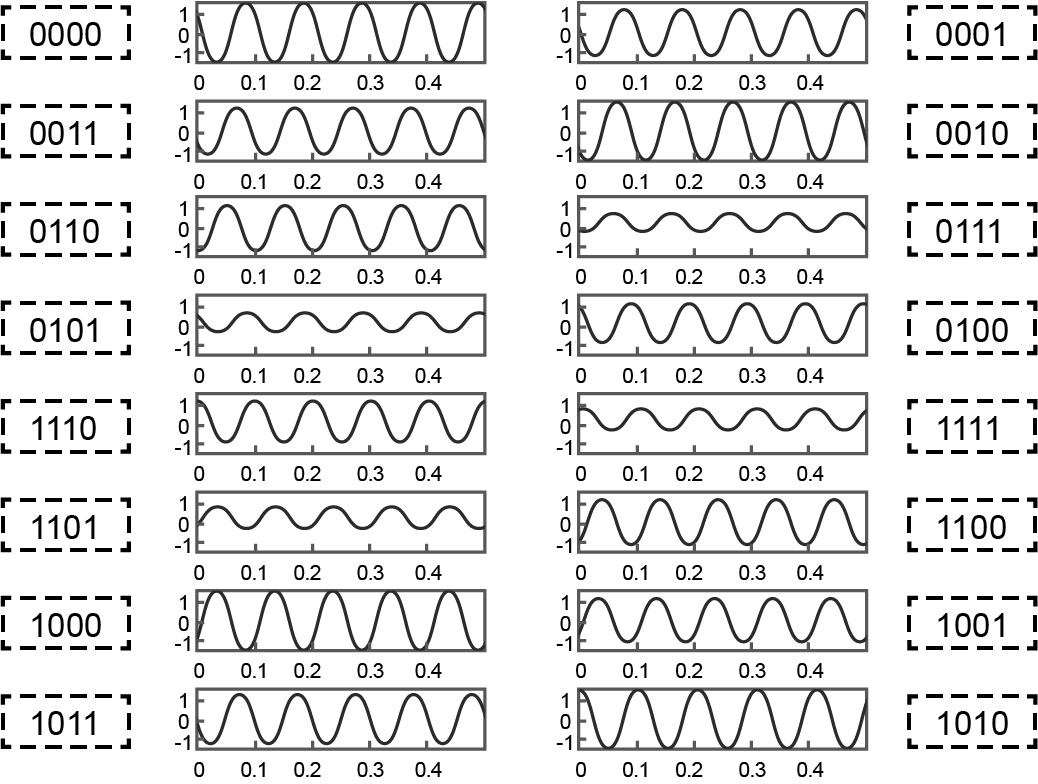

以16-QAM為例，通過QAM調制可得到16個不同的波形，分別代表0000，0001....這也意味著一共有16種符號，一個符號可以傳遞4 bit信息。

圖3 16-QAM示意圖

Part.1

QAM的星座圖

在數字信號調制中，星座圖通常用于表示QAM調制二維圖形。星座圖相對于IQ調制而言，將數據調制信息映射到極坐標中，這些信息包含了信號的幅度信息和相位信息。

星座圖上的每一個點，都表示一個符號。該點I軸和Q軸的分量分別代表著正交的載波上的幅度調整。該點到原點的距離A就是調制后的幅度，夾角φ就是調制后的相位。

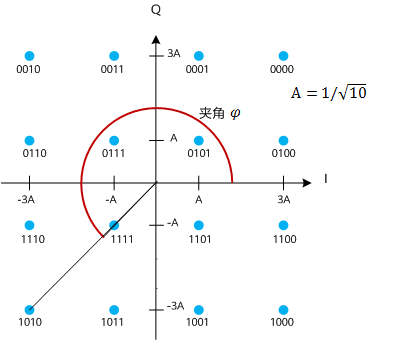

圖4 QAM的星座圖

而星座圖上點的數量，決定了每個符號傳輸?shù)谋忍財?shù)。例如：

· 256-QAM，256是2的8次方，每個符號能傳輸8bit的數據。

· 1024-QAM，1024是2的10次方，每個符號能傳輸10bit的數據。

因此，作為比256-QAM更高階的1024-QAM，數據傳輸?shù)姆逯邓俾蔬M(jìn)一步提高25%。

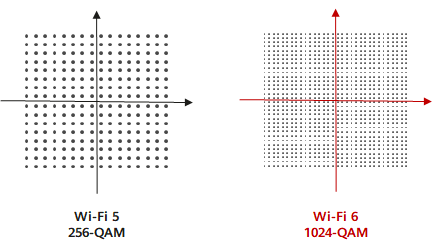

圖5 WiFi 6 1024-QAM

Part.2

噪聲與干擾對QAM的影響

盡管較高階的調制速率能夠?yàn)闊o線電通信系統提供更快的數據速率和更高水平的頻譜效率，但這是有代價的。較高階的調制方案對噪聲和干擾的適應性要差得多。

因?yàn)榘l(fā)送一個符號所用的載波頻寬是固定的，發送時長也是一定的，較高階意味著兩個符號之間差異就越小。這不僅對接收雙方的器件要求很高，而且對環境的要求也很高。也就是說，如果環境過于惡劣，終端將無法使用高階的QAM模式通信，只能使用較低階次的調制模式。

3、測試應用

普尚SP900系列信號分析儀可支持最新的無線通信標準信號，如5G NR、WLAN、Bluetooth的信號解調分析，2/3/4/5G，數字調制解調分析等。SP206V信號發生器支持生成更準確的信號來激勵器件和系統，可輸出2/3/4/5G，矢量信號，以及BPSK、QAM等，是進口高端信號發生器的首選替代方案。

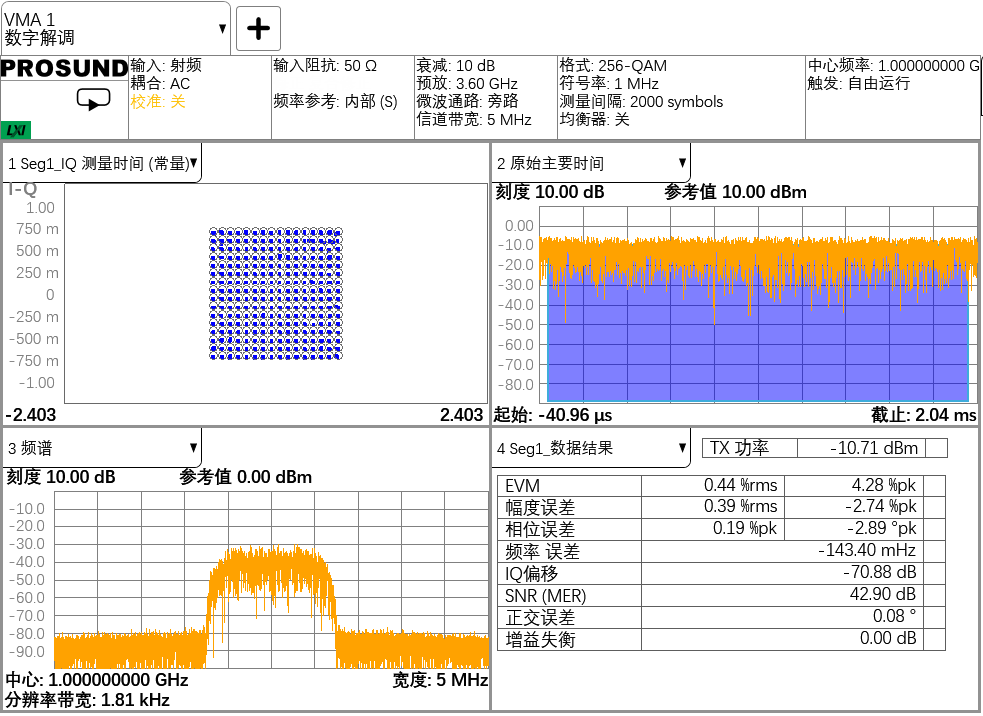

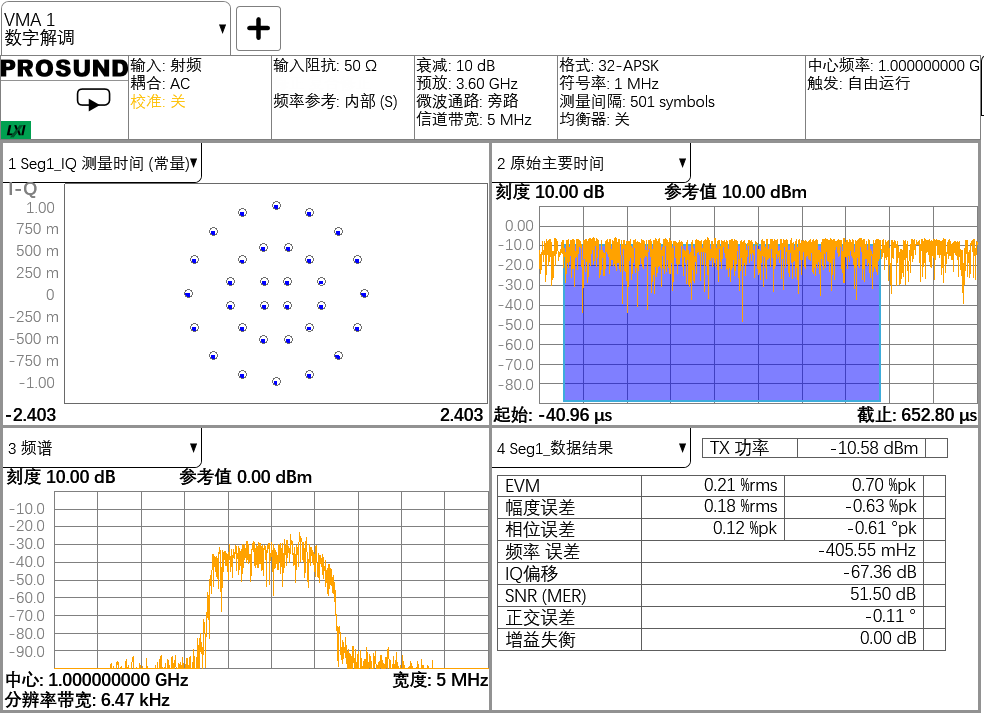

圖6 典型的數字調制信號解調分析：32APSK調制分析(上圖)，256QAM調制分析(下圖)
