為什么我手上的鉗表，測電流不準呢？鉗表測的電流數值和變頻器上顯示的數值差異很大？遇到這類問題，可以首先判斷一下，鉗表真的選對了嗎？

隨著更為廣泛的工業環境和節能降耗與提高生產效率的要求，越來越多的變頻、整流器、逆變器等設備被使用，實際的電氣波形越來越多樣化或者引入了高頻噪聲。因此，如果您的現場需要對這類設備準確測量，所選擇的鉗表需要具備兩大關鍵因素：真有效值和低通濾波。可以說如果要求變頻或復雜信號的測試，只有具備了低通濾波的真有效值鉗表，才是真正有價值的“真有效值”。

那假如使用不是真有效值的表，

測試結果會出現很大偏差嗎？

答案是的

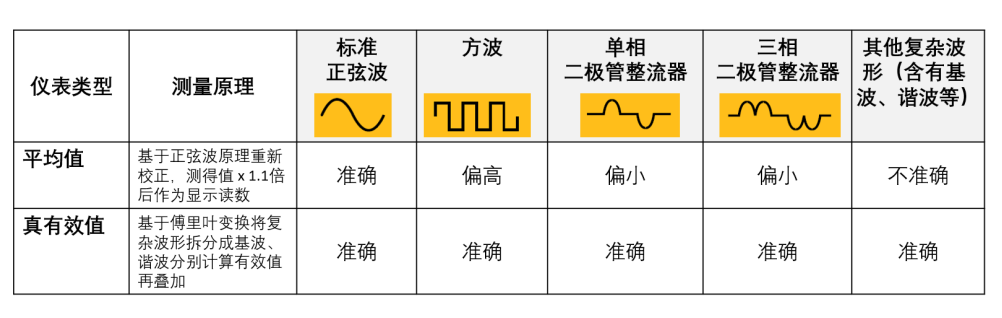

變頻環境如果使用非真有效值測試結果偏差有可能高達30%，會直接影響工程師對設備運行狀態的正確判斷。原因在于兩種設備的計算原理不同，非真有效值也就是平均值響應的鉗表，是基于正弦波原理重新校正，將測得的算數平均值讀數乘以1.1倍作為顯示讀數。而真有效值（T-RMS）是基于傅里葉變換，將復雜波形拆分成基波、諧波分別計算有效值再疊加。

如何分辨鉗表是否真有效值呢？

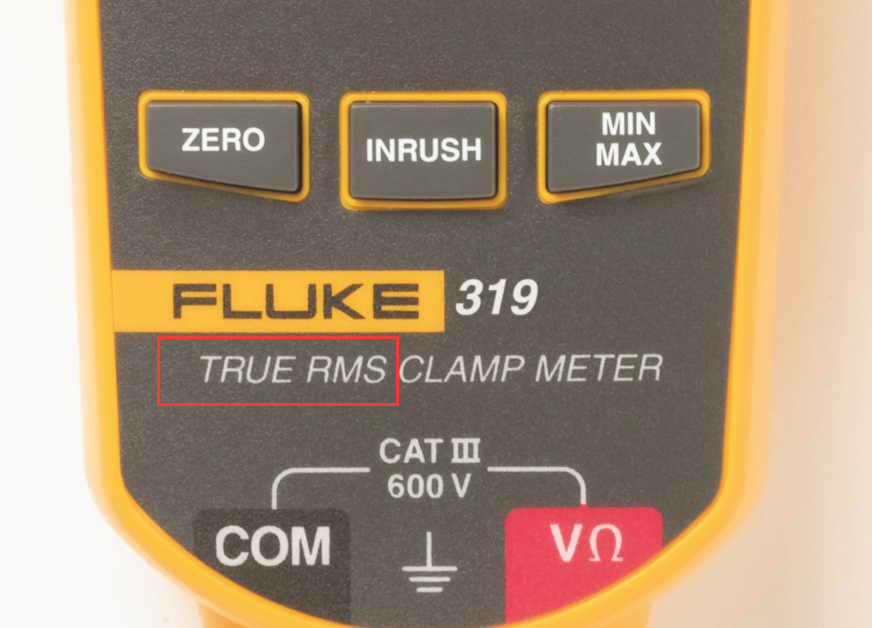

大家可以注意，一般真有效值鉗表機身都會帶有TRUE RMS或T-RMS的字樣。

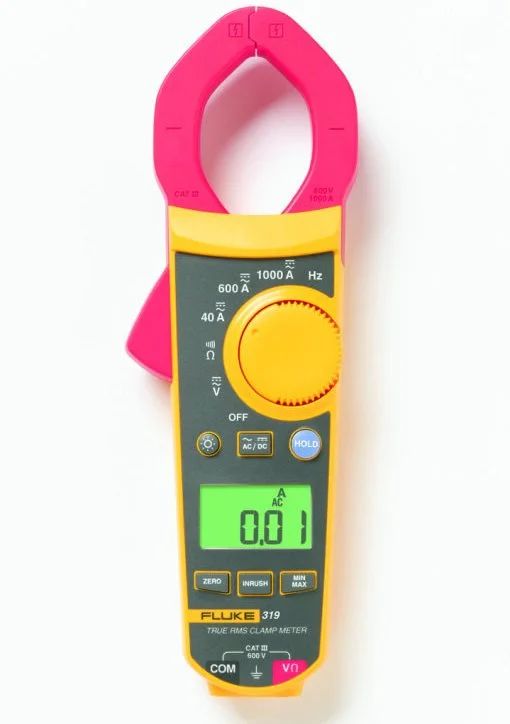

福祿克鉗表的明星型號F319真有效值鉗表，則內置了800-900Hz低通濾波器。這兩點的加持，使得F319可以輕松搞定復雜變頻電氣設備，濾掉高頻噪聲，同時克服各種惡劣強干擾環境，保證測試數據的精準與穩定性。

自動化控制冷水機的調試現場

冷水機的水泵和壓縮機均由變頻器調節工作，所以變頻器的輸入與輸出電流是否正常是工程師需要關注的指標之一。

測試痛點：

由于之前使用非真有效值的鉗表測試電流，由于輸入端有諧波影響，測得結果輸入電流（21A）遠小于輸出電流（37A），同時所測得的總輸入電流也差異過大，無法正確判斷變頻器的監測顯示數值是否正常。

解決方案：

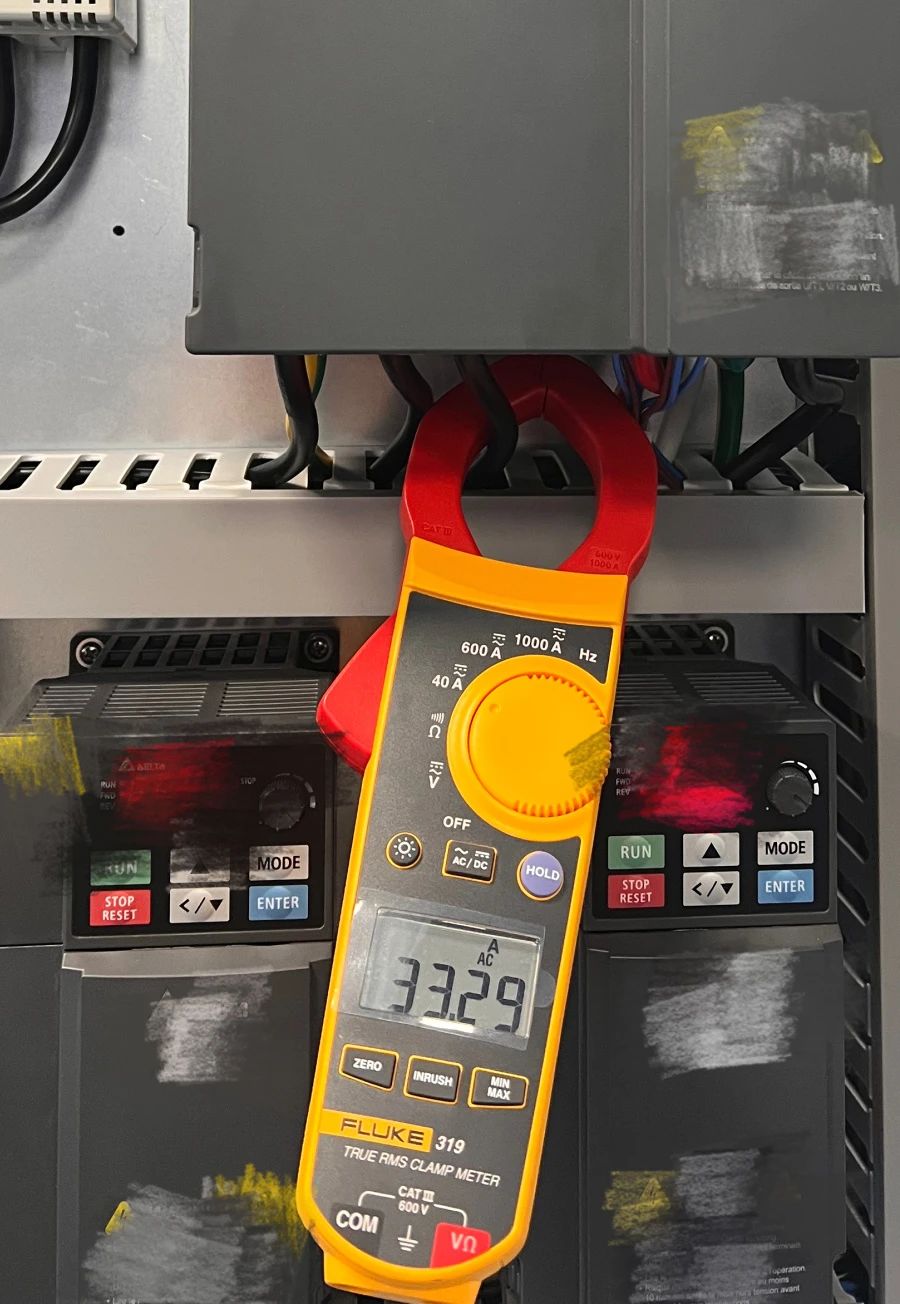

在同樣的頻率下，使用F319測試變頻器的輸入（左33A）和輸出電流（右37A），屬于正常的差異狀態。

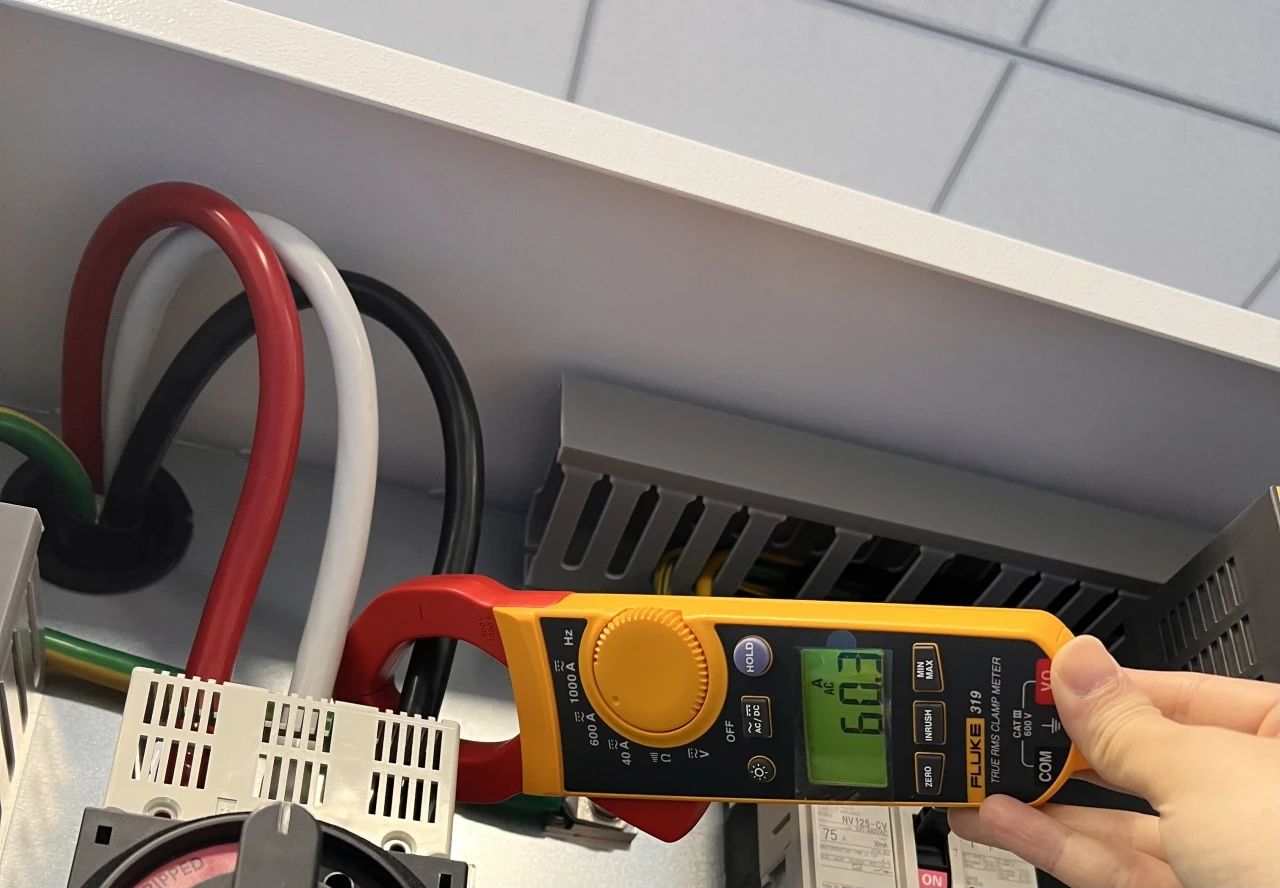

測試總輸入電流約60.3A

之前使用平均相應鉗表測試大概只有40安左右

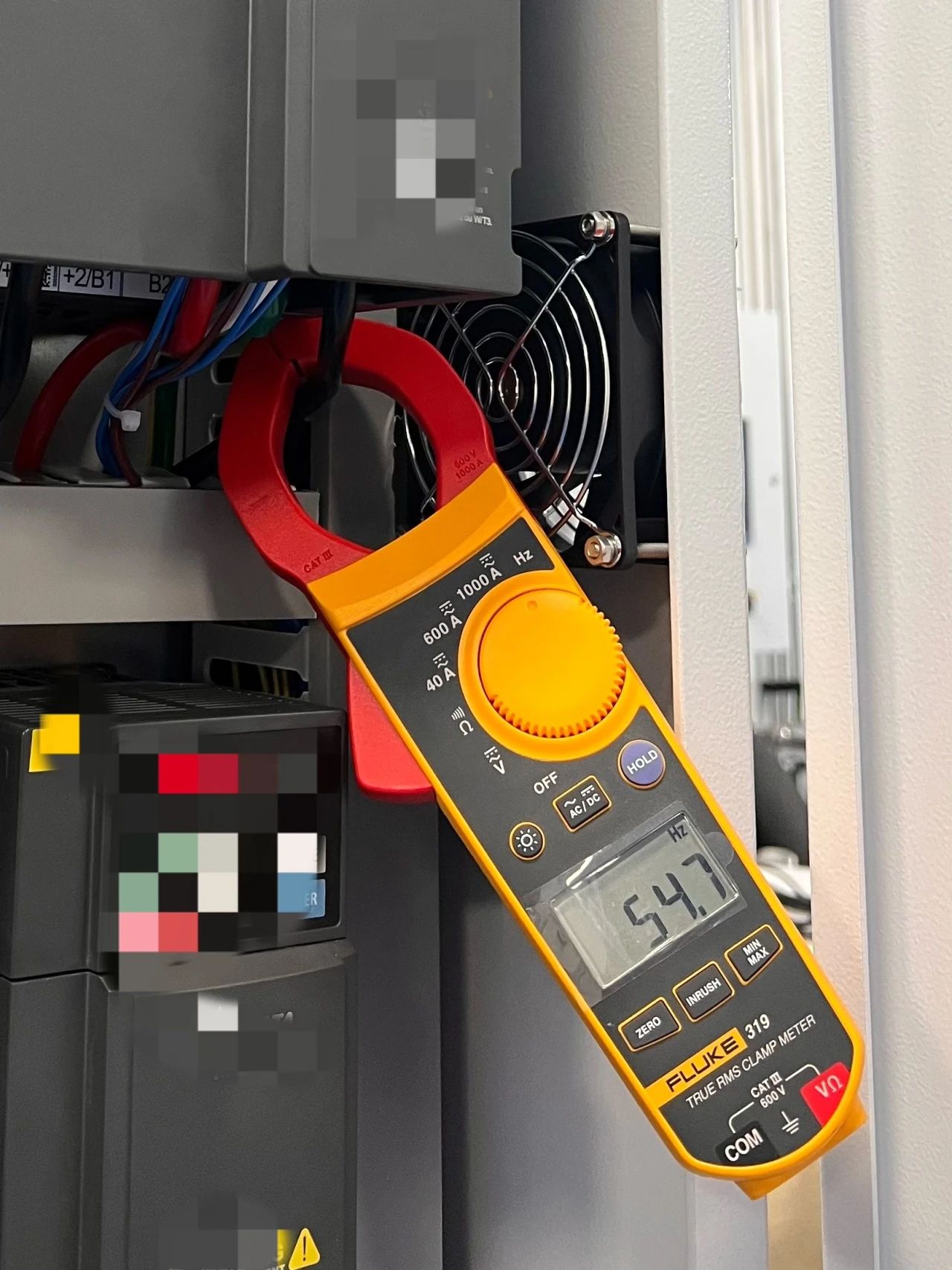

319還特別增加了頻率測試功能，測試時直接旋轉撥盤到頻率檔位，使用鉗口即可直接測試。

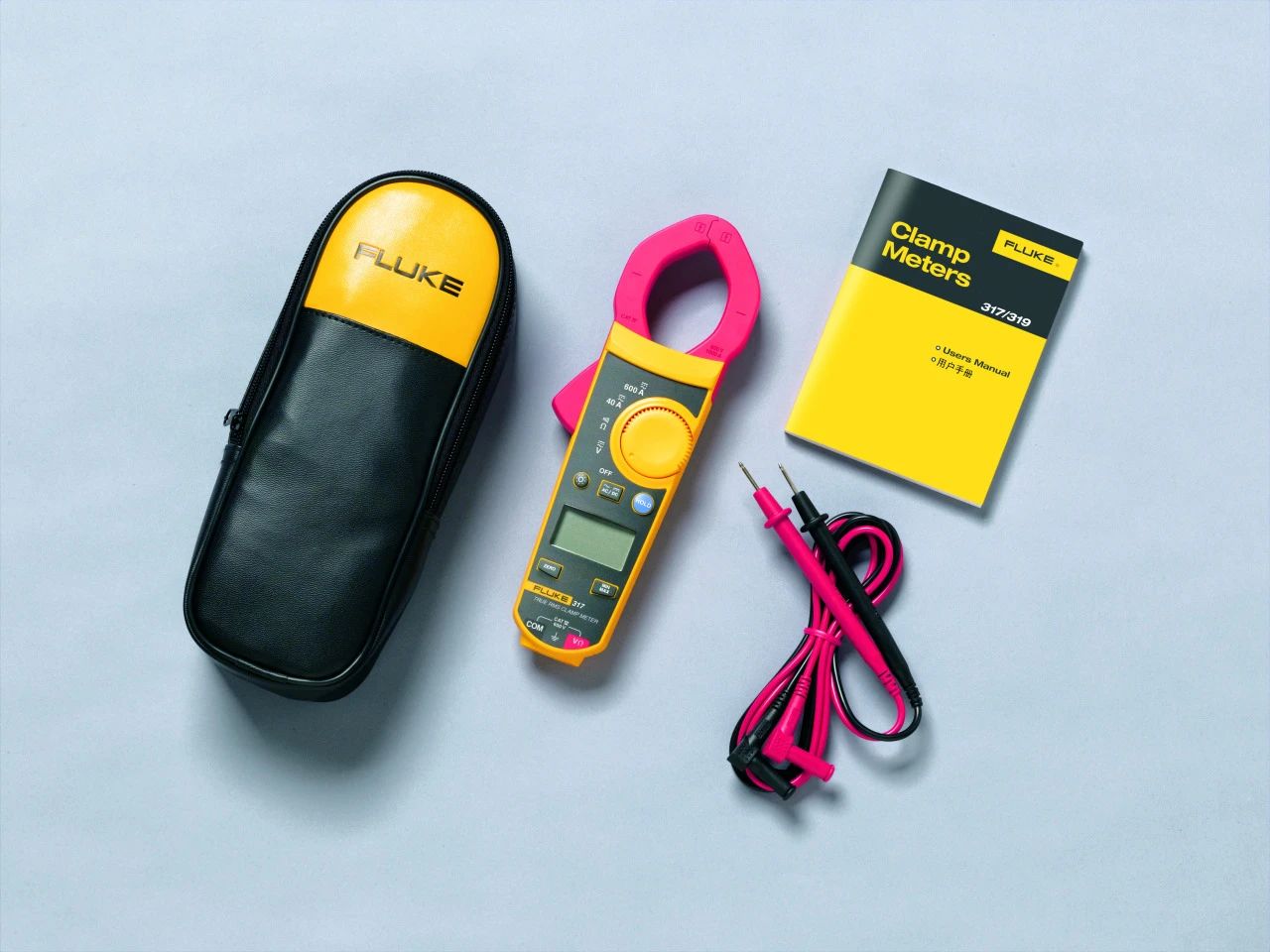

Fluke 319 交直流真有效值低通濾波鉗形表

交直流電流1000A

交直流電壓600V

真有效值與內置低通濾波

電阻、通斷、頻率測試

INRUSH啟動電流測試

絕緣性能是否良好

絕緣性能是否良好也是電氣設備安裝調試流程中非常關注的一項重要指標。

測試痛點：

常規的機械搖表需要?jiǎng)蛩傩D(zhuǎn)和雙人操作，測試一組數據要1-2分鐘，用后需要手動放電比較危險。

解決方案：

福祿克F1508 1000V絕緣電阻測試儀，一鍵自動加壓測試只需要5秒，遠控表筆的設計單人就可以輕松操作，測試完成后自動放電也更安全。

除了絕緣性能的判斷，F(xiàn)1508還可以進行等電位電阻測試?yán)缭O(shè)備等外殼或金屬部分與地線之間。測試之前，首先使用藍色校零功能，將表筆短接校零，消除表筆內阻后再進行測試。

Fluke 1508 1000V絕緣電阻測試儀

50、100、250、500、1000V電壓檔位

10GΩ絕緣電阻量程

交直流電壓600V測試

PI DAR測試功能

等電位電阻功能

數據記錄與比較
