鉗表是一種常用的電流測量工具，今天小福將為您提供鉗表的基本原理、使用前的檢查、日常維護、錯誤操作的避免以及如何進行選型。

鉗表測電流原理

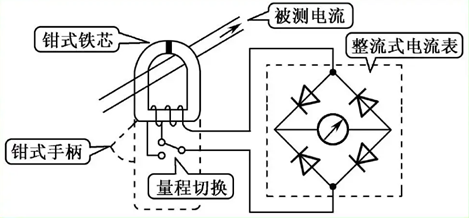

單交流的電流測試：

基于電磁感應原理，單鉗式交流鉗頭采用了電磁電流互感器。交流電通過一定匝數比的線圈在鉗頭線圈中產生電磁感應，得到與交流電成比例的電流，再通過轉換將電信號轉換為數字信號進行顯示。

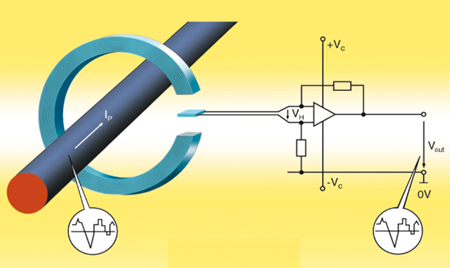

交直流的電流測試：

基于霍爾原理，交流直流鉗位的鉗頭為霍爾有源電流鉗位，采用霍爾效應原理。除交流外的電磁場外，有源分量還可以將磁場信號轉換成電信號，輸出與被測電流成比例的電壓信號，并通過霍爾元件對其進行測量和放大，然后對直流信號進行測試。

鉗表使用前的檢查

• 外觀無破損，電池蓋無漏液。

• 鉗口正常開合，鐵芯部位清潔。

• 表筆完好，無異物。

• 開機顯示正常，旋鈕各檔位檢查。

• 校準標簽日期確認。

• 確認最大電壓和電流量程。

• 發現異常，及時禁用并隔離。

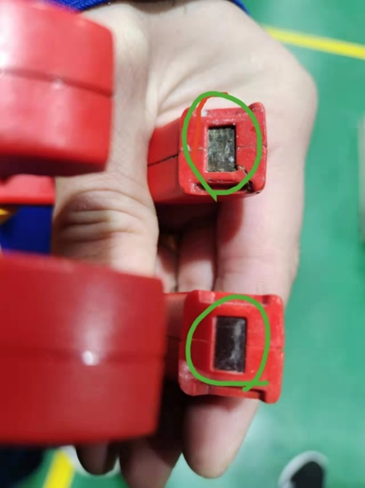

鉗口生銹處理與日常維護

• 鉗口的鐵芯裸露部位如生銹或有異物，可能引起讀數偏小。

• 可使用防銹油擦拭生銹部位。

• 日常可采用柔軟的毛刷或棉布清潔。

鉗表常見的錯誤操作

• 鉗口未完全閉合：

  被測電線未完全置于鉗口內或鉗口沒有完全閉合會影響測量結果。

• 錯誤選擇量程：

  測試超過電流鉗表最高電流和電壓量程，或測試交流或直流電流時，未切換量程混用。

• 同時測量多根導線：

  鉗表只能測試單相線纜的電流，假如直接測試家用設備電源線等，會包含零線和火線導致電流正負抵消讀數為0。

• 錯誤直流測試：

  每次測試直流電流前，沒有進行ZERO歸零，或將鉗口長時間掛在線纜上面進行測試和讀數。

• 不適當的保護或儲存：

  不及時清潔鉗口，或長時間不使用未取出電池。

真有效值

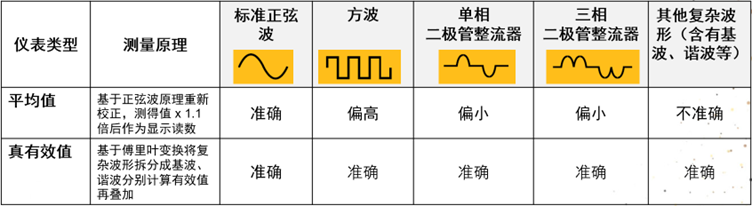

真有效值是影響鉗表讀數精準度很重要的原因之一，特別是現場有變頻器等電氣環境較復雜的工業類用戶。面對不同的波形，使用平均響應和真有效值的表，會產生如圖的測試結果差異。所以當測試的波形為非標準的正弦波時，選擇真有效值的鉗表會更加準確。

低通濾波

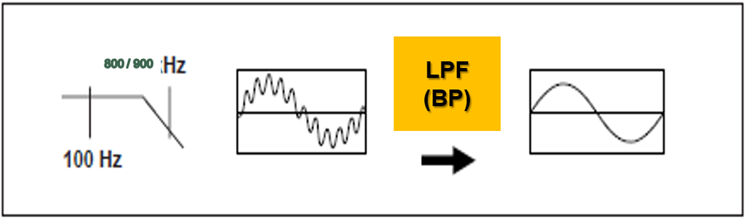

所謂的低通濾波器(LPF),就是允許低頻信號通過，而將高頻信號衰減的電路。福祿克真有效值鉗表，例如317，319和381均內置了800-900Hz低通濾波器，部分型號比如368/369漏電流鉗表，配備了60-70Hz截止的工頻低通濾波器（BP）。這會使得具有高頻干擾的信號測量更加準確。

INRUSH啟動電流的捕捉

“INRUSH啟動電流”在英文中通常稱為“Inrush Current”，指的是設備或系統首次通電或重新啟動時流過其中的電流的初始激增。這種初始電流通常遠高于設備在正常運行期間使用的穩態電流。在電氣系統的設計中考慮啟動電流非常重要，以確保組件和保護裝置能夠承受這種激增而不受損害。

啟動電流在觸發之后的100ms是變化最集中的階段。所以對于啟動電流的測試，319鉗表具有一個獨特的INRUSH功能，計算方式為從電流超過5A開始觸發后100ms內的積分有效值。

漏電流的測試

泄露電流通常由絕緣不良、設備設計缺陷或環境因素（如濕度和溫度）引起，可能導致電氣設備故障、電氣火災或電擊事故，因此需要定期檢測和維護。

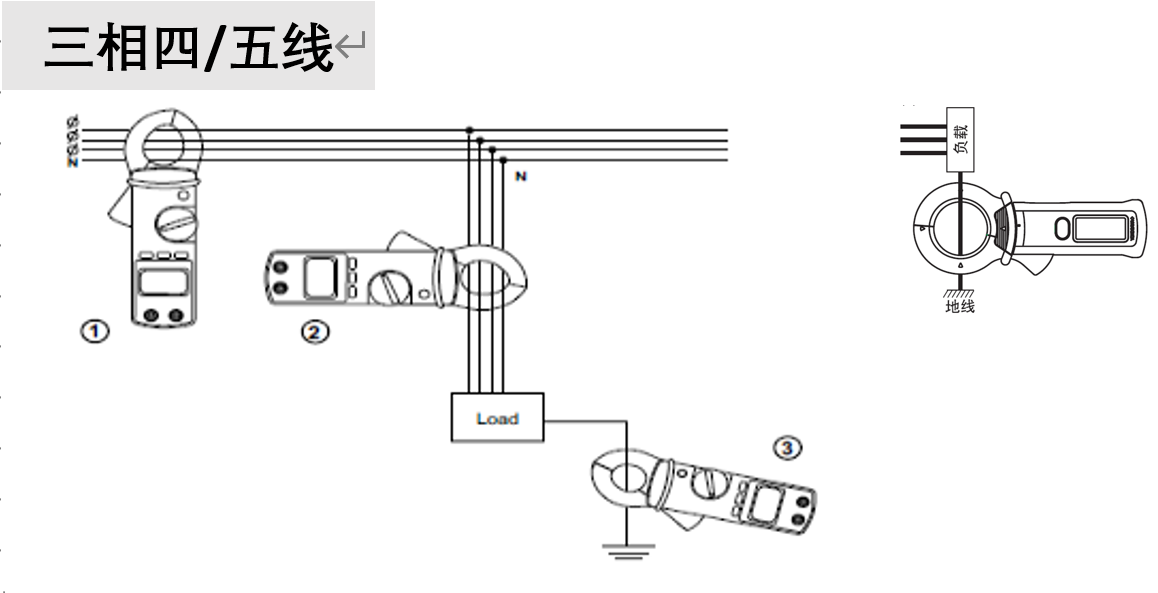

對于如下幾種常見線路，測試漏電流的方法有：

1 夾住回路

理想無漏電情況，回路應該為0電流；實際測得數值即為漏電流值。

1）單相兩線，夾住零線和火線，如圖（1）

2）三相三線回路，夾住三根電纜，如圖（2）。

2 夾住地線：直接測量漏電流

用鉗口夾住接地排或接地線直接測量，所測讀數即漏電流。

鉗表如何選型

• 單交流和交直流：

  根據測量需求是交流為主還是交流和直流都需要測，如果涉及直流測量則應選擇交直流兩用鉗表。

• 量程與分辨率：

  量程決定了鉗表能夠測量的最大電流值，需要選擇一個覆蓋你所需測量最大電流的量程。分辨率是指鉗表能夠識別的最小電流變化，選擇高分辨率鉗表可以提供更精細的測量結果。

• 鉗口開度和形狀：

  鉗口開度決定了能夠測量的導線尺寸，如線徑較粗則需要根據鉗口開度尺寸選擇更大的鉗表甚至是測量銅排的柔性電流圈，如線徑較細且密則應選擇鉗口小鉗臂細的鉗表。

• 真有效值與平均響應：

  如現場電氣環境較復雜，含有變頻器設備，則需要選擇真有效值的鉗表。

• 常用功能：

  考慮是否需要頻率、電容、二極管、溫度、背光、無線記錄等這些附加功能。

• 安全等級：

  確保鉗表機身所標識的CAT安全等級符合工作環境要求。

選擇適合您需求的鉗表，對于確保測量的準確性和安全性至關重要。小福提供的指南將幫助您做出明智的決策福祿克鉗表家族推薦產品

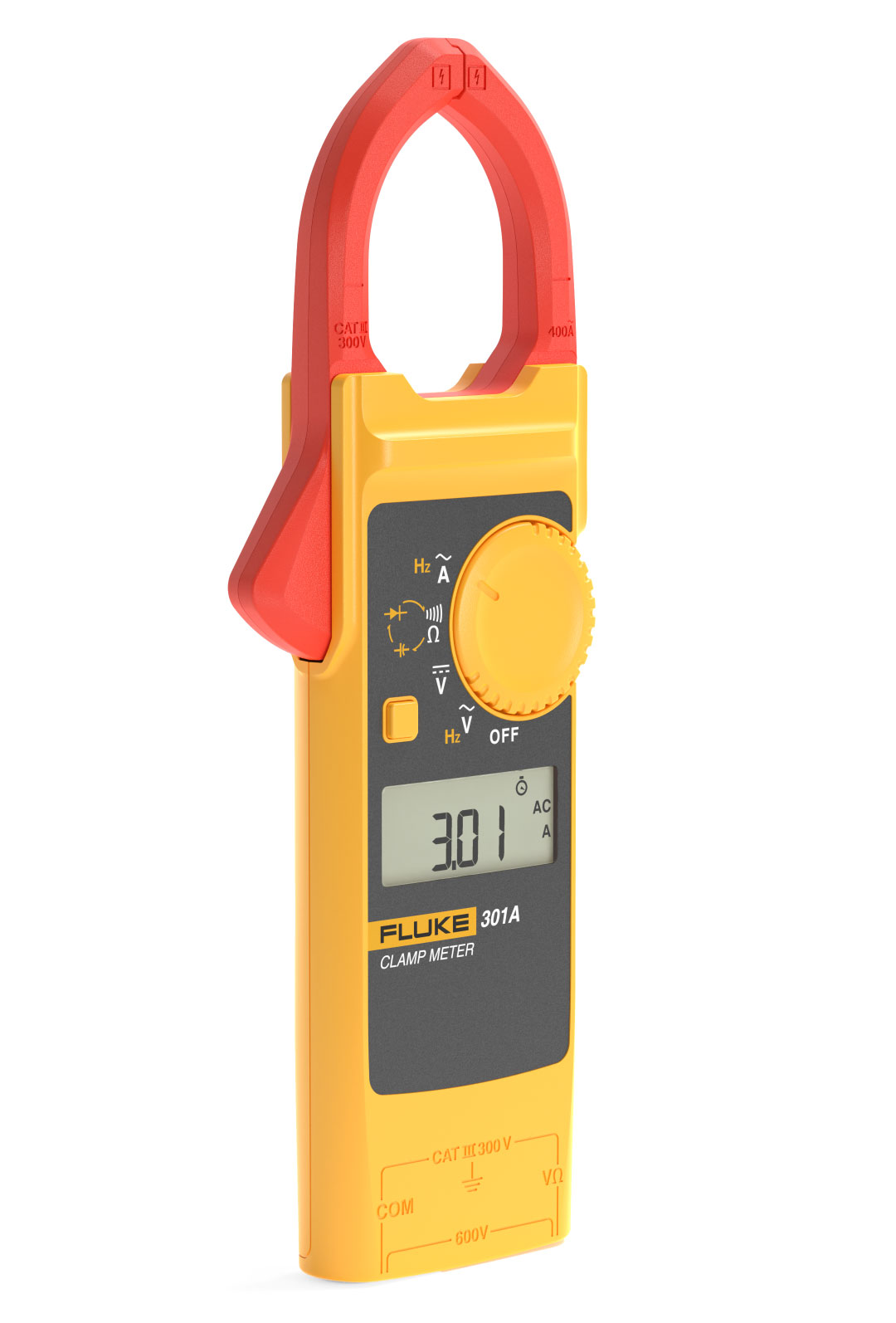

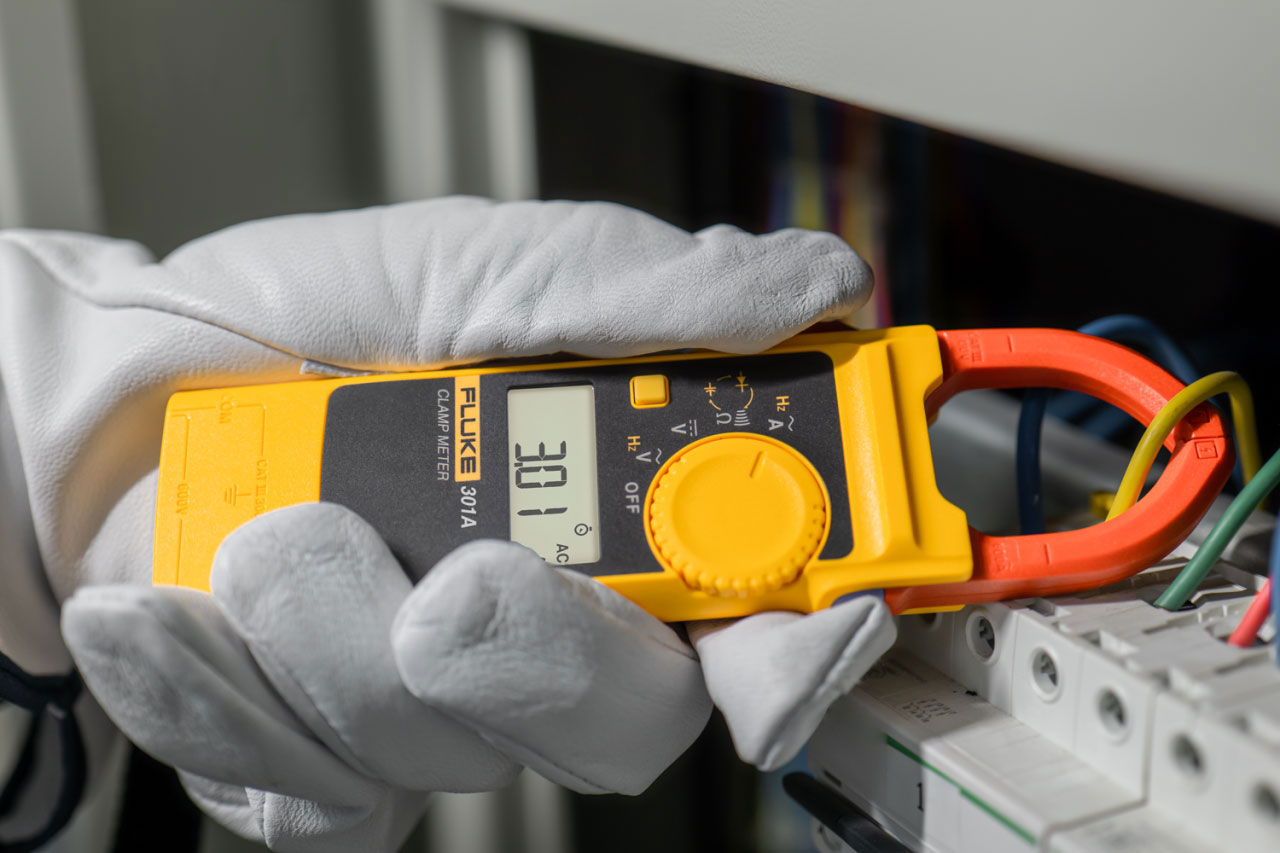

人氣新星F301刀鋒系列鉗表，輕薄小巧，方便攜帶，細尖鉗口，無懼密集排線，多種功能，一機多用

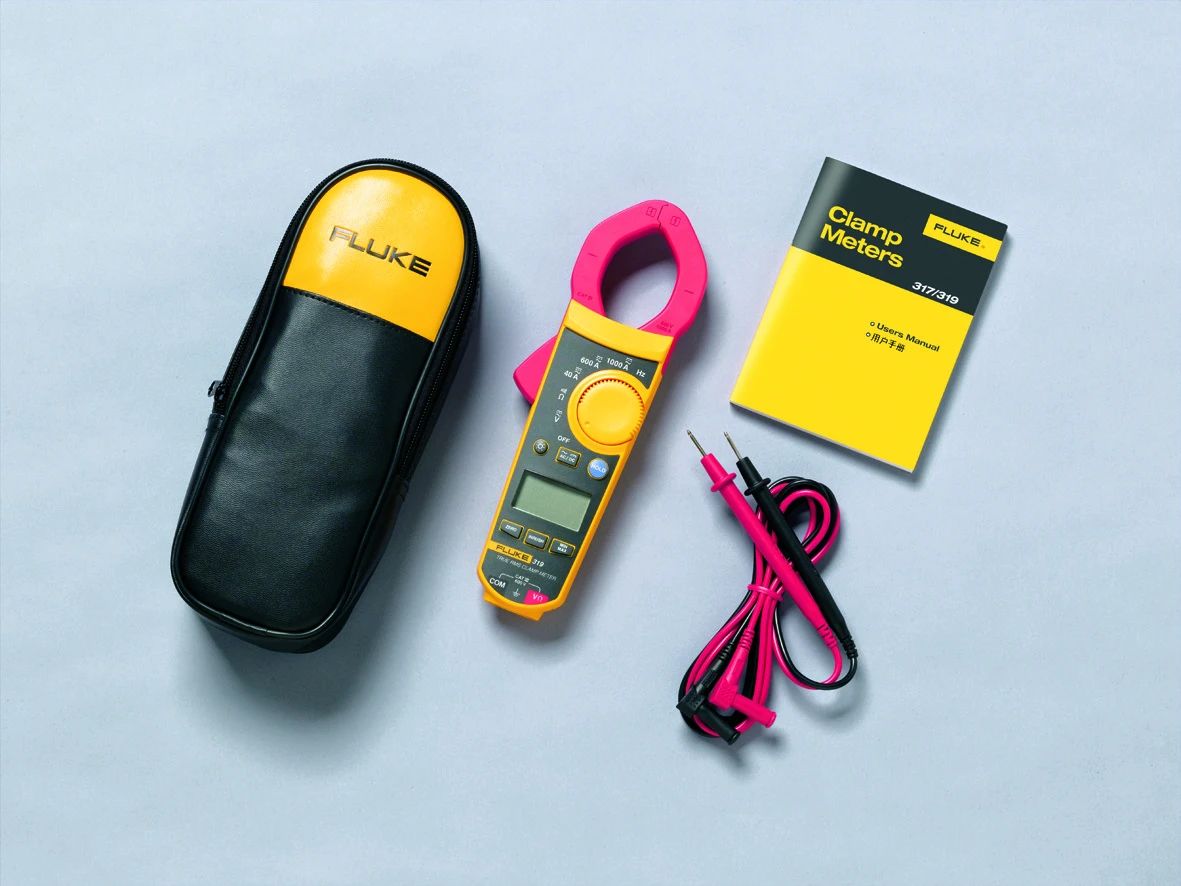

經典全能王F319 交直流真有效值鉗表，真有效值內置低通濾波，變頻測試精準穩定，高至交直流1000A大量程，低至0.01A分辨率，獨特INRUSH啟動電流捕捉功能，緊湊型機身便于單手操作和攜帶

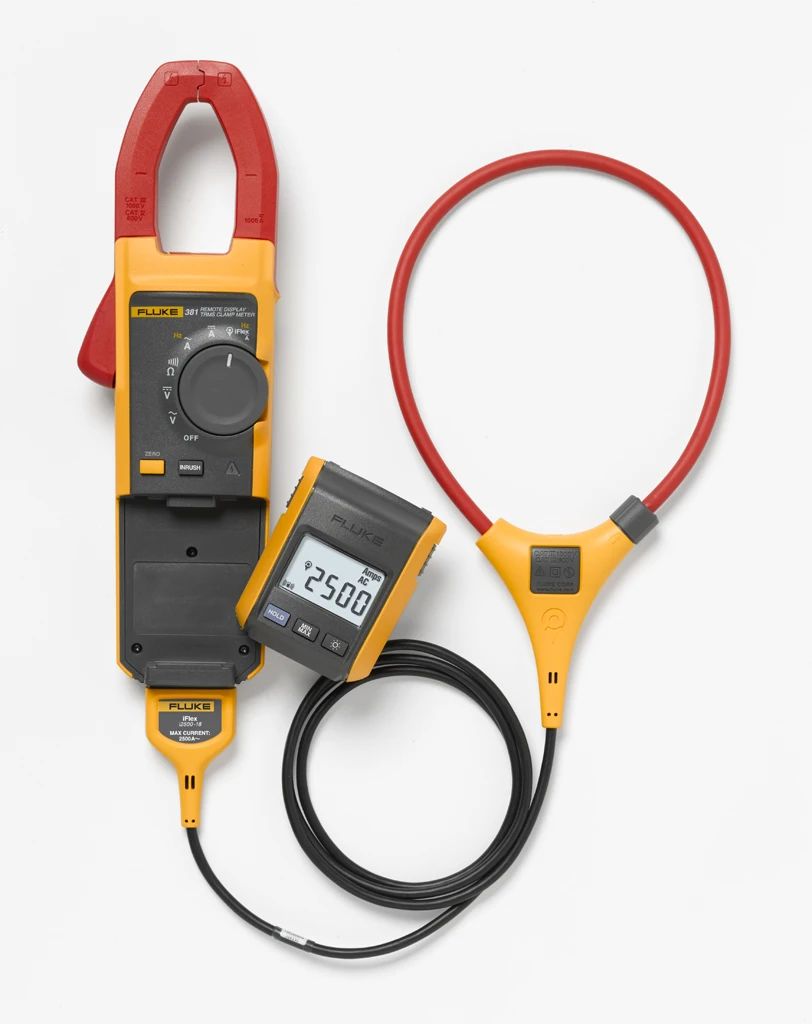

大電流終結者，F381 柔性圈可分離鉗表，附帶2500A交流柔性圈，適用于粗線纜或銅排測試，高至交直流1000A和交直流1000V大量程，真有效值內置低通濾波，變頻測試精準穩定，獨特INRUSH啟動電流捕捉功能，可分離并帶磁吸的顯示屏幕
