當電動機發生跳閘現象時，為確保生產線的穩定運行及設備的長期安全性，需執行一套嚴格、專業的檢查與故障判斷流程。本文旨在提供一套標準化的檢查與判斷方法，以指導相關人員準確、快速地定位問題并采取相應的處理措施。

一、電動機本體檢查

首先，仔細觀察電動機的外部情況，查看是否有燒焦、變形、破損等異?，F象。內部故障往往會在電動機的外殼上留下痕跡，如焦糊味道、異常溫度升高等。如檢查無異常，則進行機械部分檢查。在確保安全的前提下，手動盤動電動機，檢查其轉動是否順暢，是否存在堵轉現象。如轉動輕松，則機械部分也正常。

二、跳閘數據分析

對于配備有完善保護裝置的電動機，應對跳閘數據進行深入分析。根據跳閘電流的大小，可以初步判斷故障類型。

▲過負荷跳閘：跳閘電流通常不超過電動機額定電流的2倍。若電動機本體與機械部分均正常，可嘗試重新啟動。

▲短路故障跳閘：跳閘電流超過電動機額定電流的2倍以上，或電動機本體存在異常，需進一步深入檢查。

對于僅配備熱繼電器的低壓電動機，需特別注意熱繼電器的動作情況。如果無其它明顯故障情況，也可再次啟動。但若再次跳閘，則必須禁止啟動，并進行后續檢查。

三、專業測試與故障判斷

經過初步檢查和跳閘數據分析后，若仍無法確定故障原因，需對電動機進行專業測試以判斷電動機的好壞。

1、絕緣電阻測試

首先，使用專業的絕緣電阻測試儀(如UT513B高壓絕緣電阻測試儀)對電動機及其電纜進行絕緣電阻測試。如果發現絕緣測試結果不合格，則將電纜和電動機分別進行測量，進一步判斷故障點。如果確定電動機絕緣不合格，需對該電動機進行拆解，并實施必要的檢查和維修處理。在此情況下，嚴禁將存在絕緣問題的電動機投入使用，否則極可能導致電動機的直接損壞，并可能引發嚴重的安全事故。

具體測試要求如下：

▲額定電壓3000V以下者，絕緣電阻不應低于0.5MΩ。

▲3kV以上者，每千伏不低于1MΩ。

▲3kV以下者，使用1000V電壓測量。

▲3kV以上者，使用2500V及以上電壓測量。

注意事項：

不建議使用萬用表進行電動機的絕緣測量。對于低壓設備，絕緣電阻的測量通常需要至少500伏的電壓，而對于高壓設備，這一要求則更高，通常需要2500伏及以上的電壓。由于萬用表的電壓輸出遠遠低于這些標準，其測得的絕緣電阻值無法作為可靠的參考依據。

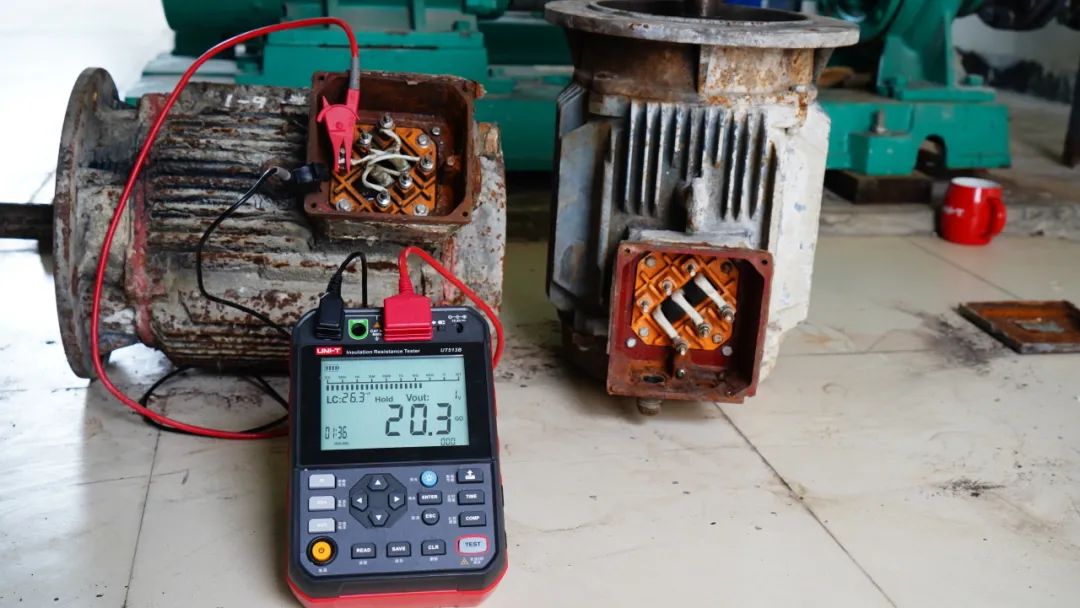

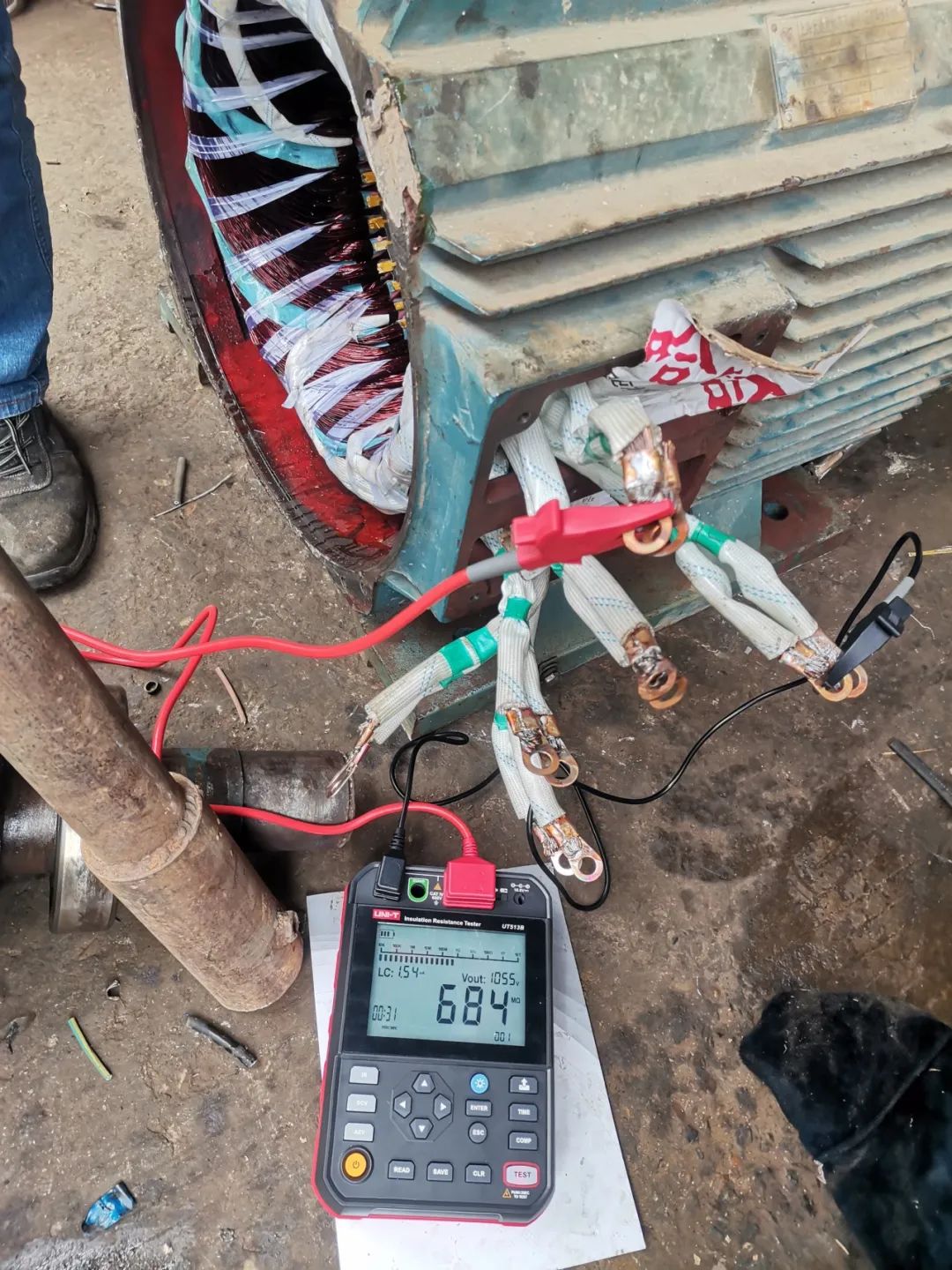

（ UT513B高壓絕緣電阻測試儀現場應用圖 ）

2、直流電阻測試

使用專業的直流電阻測試儀(如UT620E專業直流電阻測試儀)，對電動機的繞組進行直流電阻測試，以驗證三相繞組是否保持平衡，進而判斷繞組是否存在短路或斷路情況。根據行業標準和安全要求，電動機各相繞組直流電阻值之間的相互差別應嚴格控制在最小值的2%以內。若直流電阻測試結果符合標準，則說明電動機的三相繞組狀態良好，無需進行進一步的拆解檢查。

我們建議將此專業測試納入電動機的年度維護計劃中，以確保對電動機狀態的持續監控和維護。

注意事項：

不建議使用萬用表測量直流電阻。因為對于較大的電動機而言，其直流電阻值通常較小，往往小于1歐姆。在這種情況下，萬用表的測量精度難以滿足要求，可能導致測量結果存在較大誤差，從而無法作為準確的判斷依據。為確保測量的準確性和可靠性，建議使用更為專業的測量工具，如雙臂電橋或直流電阻測試儀。

以下是對繞組直流電阻平衡性判斷的示例算法說明：

假設三相繞組的直流電阻值分別為10歐、8歐、9歐。為確定最大不平衡值，首先需找出最大值和最小值，然后計算其差值(10歐-8歐=2歐)。接下來，將差值除以最小值(即2/8=0.25)，最后乘以100%得到不平衡百分比(不平衡%=0.25*100%=25%)。由于此不平衡百分比(25%)遠超過了允許的2%上限，因此可以明確判斷該電動機的三相繞組存在顯著的電阻不平衡問題，需要進一步檢修。

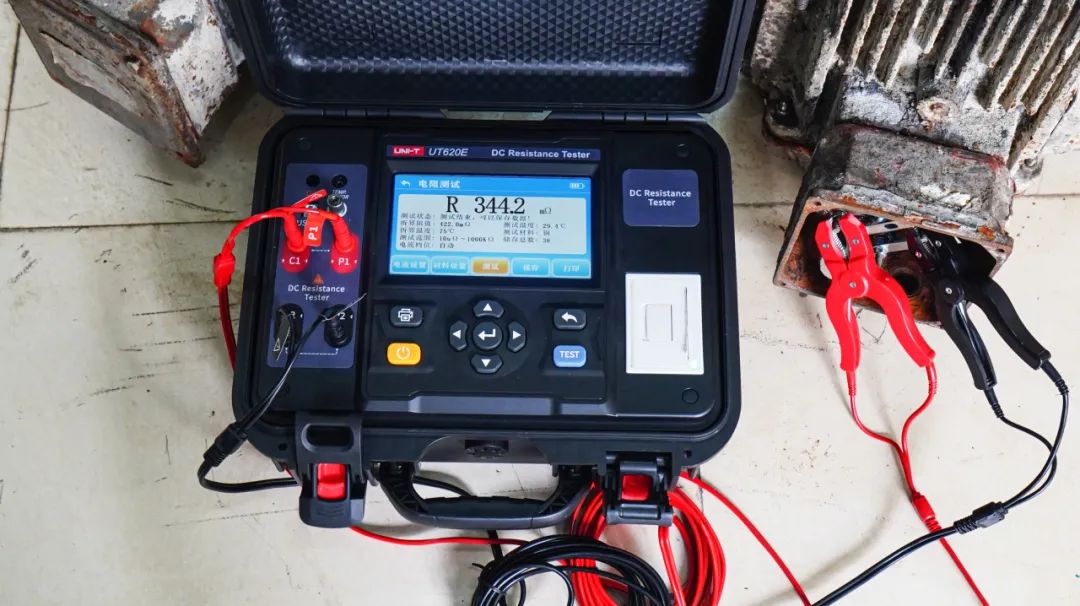

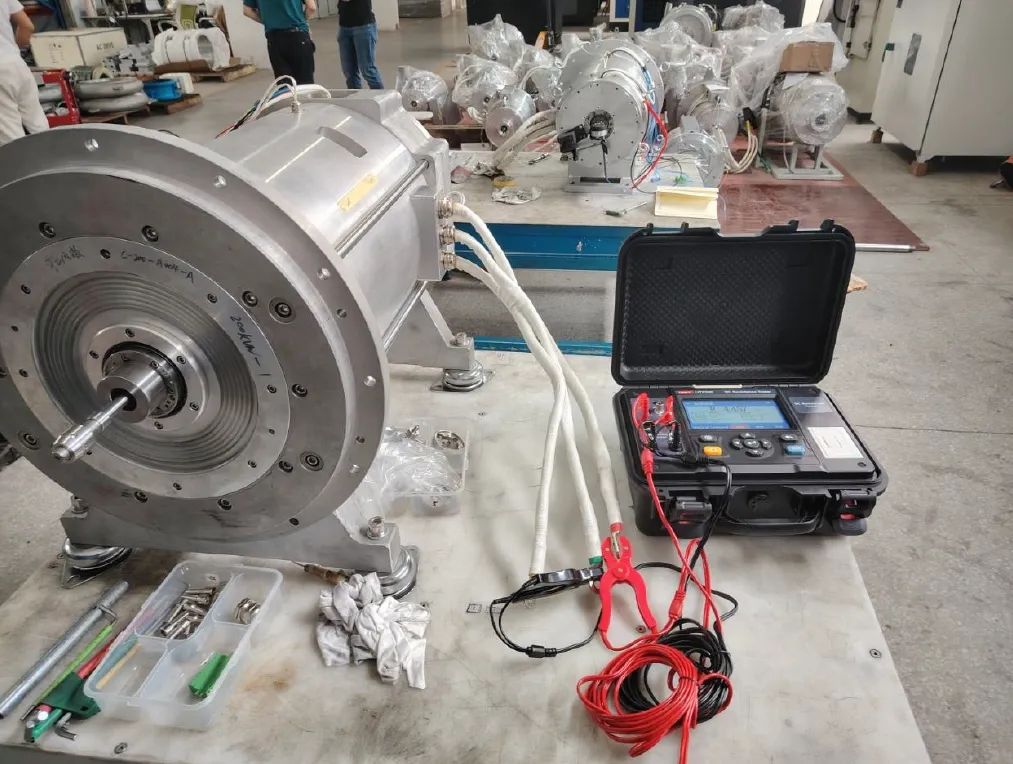

（ UT620E專業直流電阻測試儀現場應用圖 ）

四、結  語

總之，在電動機的日常維護和故障排查中，細致的本體檢查、跳閘數據分析以及專業測試與故障判斷，能夠幫助我們準確、快速地定位問題，并采取相應的處理措施。當然，在實際應用中，除了遵循本文所述的檢查與測試步驟外，還應結合電動機的具體情況和使用環境，靈活調整檢查方法，確保電動機的安全性和可靠性。另外，對于復雜的故障情況，建議尋求專業的技術支持和維修服務，以避免因誤判或操作不當而導致更大的損失。
