在電力系統中，配電線路承載著電能的輸送使命，其穩定運行對于整個電力網絡至關重要。然而，局部放電作為電力設備的隱形殺手，其潛在風險時常讓運維人員倍感壓力。傳統的巡檢方法雖有一定效果，但缺陷明顯，難以滿足現代電力巡檢的高標準需求。在這個背景下，優利德UT568A聲學成像儀應運而生，它以其獨特的技術優勢和精準高效的檢測能力，為電力巡檢帶來了革命性的變革。
一方面，UT568A聲學成像儀通過利用先進的聲學成像技術，能夠?qū)崟r捕捉配電線路中的聲源信號，并將這些信號以圖像的形式直觀地呈現出來。這種直觀、可視化的檢測方式，使得運維檢測人員能夠迅速、準確地定位到故障點，大大提高了故障排查的效率。
另一方面，UT568A聲學成像儀還具有強大的數據處理和分析能力。它能夠?qū)β曉葱盘栠M行頻譜分析，從而確定放電的類型和原因。這不僅為運維檢測人員提供了更全面、深入的故障信息，還為他們制定針對性的維修方案提供了有力支持。下面，為大家?guī)鞺T568A聲學成像儀在廣西新電力投資集團富川供電有限公司管轄范圍內某110kV配電線路的帶電檢測實踐。
一、配電環網柜的絕緣性能測試
一般來說，造成環網柜局部放電的常見原因主要如下：
絕緣老化：隨著時間的推移，環網柜中的絕緣材料可能會因為環境因素、電場應力等因素而逐漸老化，增加局部放電的風險。
材料缺陷：制造過程中，絕緣材料可能會存在微小的缺陷，如氣泡、夾雜物等，導致電場不均勻，從而引發局部放電。
電壓應力：過高的電壓應力可能會導致絕緣材料擊穿，形成局部放電現象。這可能由于過電壓、電力系統問題等原因引起。
環境因素：污穢和濕度等環境因素可能會影響絕緣材料的性能，導致電場分布不均勻，從而致使局部放電的發生。

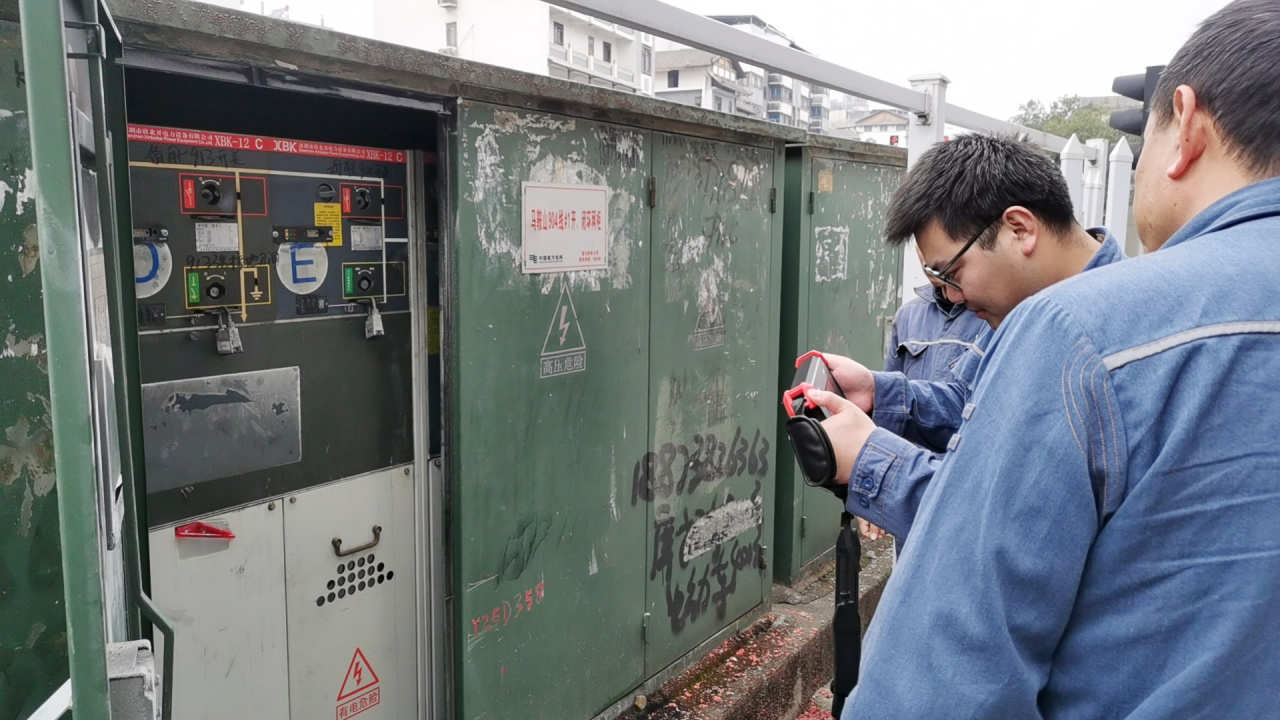

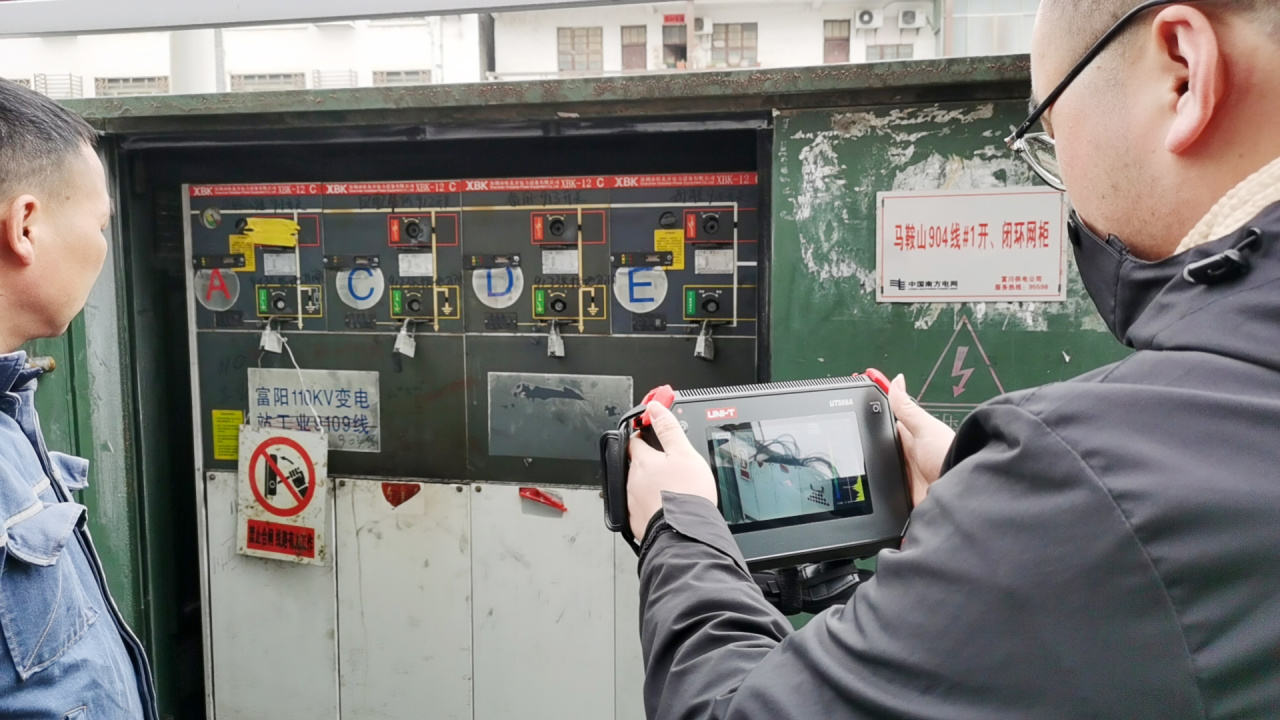

本次測試主要對環網柜內部的電力線纜及電氣設備絕緣性能進行全面評估。我們借助UT568A聲學成像儀，精準監測了封閉開關設備絕緣材料內部或表面可能出現的局部放電現象。在測試過程中，超聲波能量得以順利透過鐵絲網或柜門縫隙，為我們提供了清晰、準確的檢測數據。令人欣慰的是，經過嚴格檢測，本次測試并未發現任何異常情況，這充分證明了環網柜絕緣性能的優良與穩定。
二、配電桿塔線路的帶電檢測
作為配電網的關鍵一環，架空配電線路的安全運行直接關系到供電的穩定與可靠。因此，對架空配電線路的運維工作不容忽視。隨著技術的進步，帶電檢測，特別是非接觸式帶電檢測技術的應用，極大地縮短了檢測時間，為提升配電網的供電可靠性提供了堅實的技術支撐，對電力行業的發展具有重要意義。

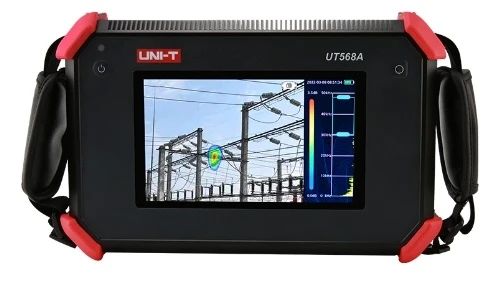

在配電桿塔線路的帶電檢測中，UT568A聲學成像儀優勢十分突出。這款手持式設備不僅能夠直觀展示較強聲源的范圍及其信號中心點的聲強級，還能生成清晰的聲像云圖，從而幫助運維檢測人員快速定位故障點位。此外，它還能通過PRPD圖譜實時分析并顯示放電類型，進而輔助判斷故障原因。

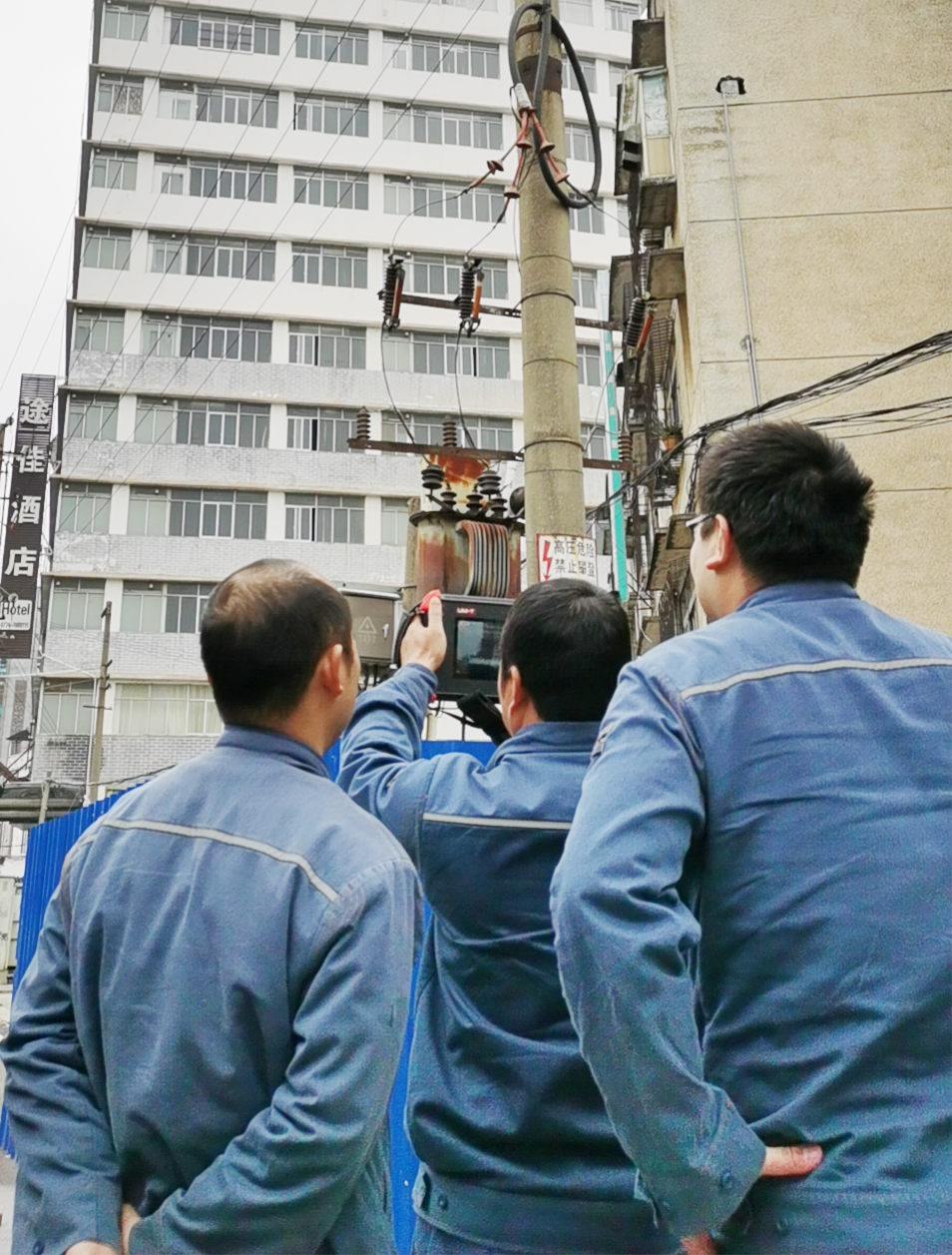

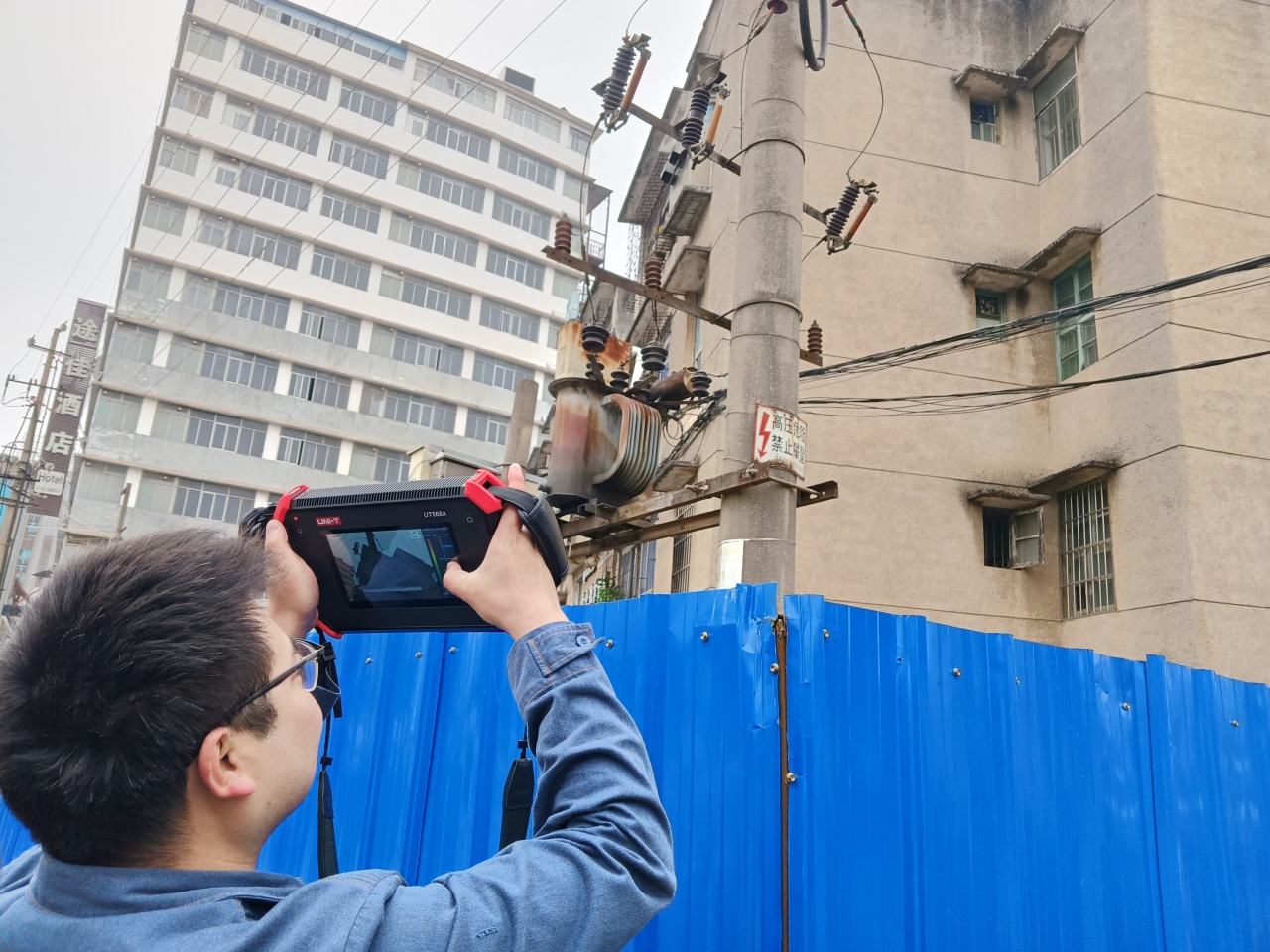

在檢測過程中，運維檢測人員始終保持在桿塔基地附近，與帶電線路保持安全距離。為了精確捕捉聲源信號，運維檢測人員利用UT568A的聚焦模式來縮小聲源信號區域范圍，并屏蔽外部環境的干擾。同時，通過頻帶調節功能對頻率范圍進行微調，確保聲源信號區域趨近于規則的圓形或橢圓形且信號穩定。在此基礎上，復測觀測信號范圍內的聲強級，確保數據的準確性。
經過檢測，我們發現該桿塔C相絕緣子存在較強的聲源信號。成像設備清晰地顯示出最強聲源位于絕緣子位置，信號頻段主要集中在20～30kHz，最強信號強度達到5dB。這一檢測圖譜不僅為運維檢測人員提供了電暈、電痕和電弧等問題的檢測依據，還幫助他們快速定位和量化問題區域，從而確保電力系統的安全穩定運行。
此次在富川110kV配電線路的帶電檢測實踐中，UT568A聲學成像儀展現出了優異的性能。無論是配電環網柜的絕緣性能測試，還是配電桿塔線路的局放帶電檢測，它都憑借其高靈敏度和高分辨率，準確捕捉到了故障點的蛛絲馬跡，贏得了廣大運維檢修人員的一致好評。
相信在未來，隨著技術的不斷進步和應用場景的不斷拓展，UT568A聲學成像儀將在電力巡檢領域發揮更加重要的作用。讓我們期待UT568A聲學成像儀在未來的電力巡檢領域中繼續大放異彩，為電力系統的安全穩定運行貢獻更多力量。
附：關于廣西新電力投資集團有限責任公司
廣西新電力投資集團有限責任公司(以下簡稱“新電力”)由南方電網廣西電網公司與廣西農村投資集團共同組建，承擔廣西農投集團下屬廣西水利電業集團有限公司原所轄供電營業區域內的電網規劃及投資建設、供電服務和資產經營管理主體責任。
