監控系統對城市的安全防控和城市管理非常重要，一般在交通要道、治安卡口、公共聚集場所、賓館、學校、醫院以及治安復雜場所都會安裝視頻監控設備。幾千甚至上萬個監控線路錯綜復雜，有時候一些施工或各種原因難免會出現故障，一旦發現則需要緊急維修，盡快恢復。

案例背景

某城市路面監控系統的某一處攝像頭出現故障報警，經過現場實測此處監控的斷路器已處于斷電狀態，懷疑其電源線纜有某處斷路故障。此監控的電源線纜為兩相，鋪設深度約為混凝土路面地下50厘米左右。客戶需要準確判斷出斷點位置并挖開，重新連接線纜，否則需要重新鋪設整條線路。

測試難點

由于施工方更換過幾次，運維工程師沒有監控系統的線路圖，無法識別此線纜對應的上一級配電柜位置。線纜90%埋在混凝土下方，無法直觀確認線纜走向和故障點位置。

測試結果

使用福祿克2052尋線儀，快速準確的定位出線纜斷點位置，相比重新鋪設整條線纜的方案，可以節省超過50%的時間和物料成本。

測試過程

第一步

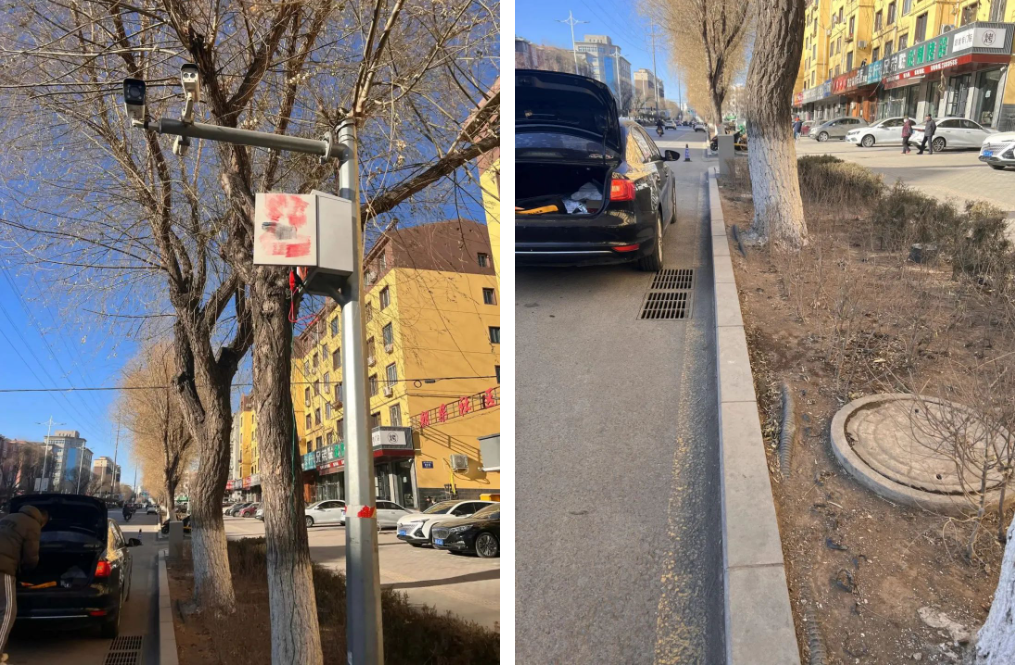

觀察現場與周邊環境，

初步判斷線纜方向和測試方案

監控對應的電源線在接線盒之后通過柱子進入地面，觀察柱子左側有小段的線纜露出可以初步判斷線是向左走向。繼續往前為地磚和混凝土地面，附近200米內未觀察到配電箱，無法進一步判斷。計劃在接線盒處接入發射器，先沿著柱子作測路面繼續判斷線纜的走向。

第二步

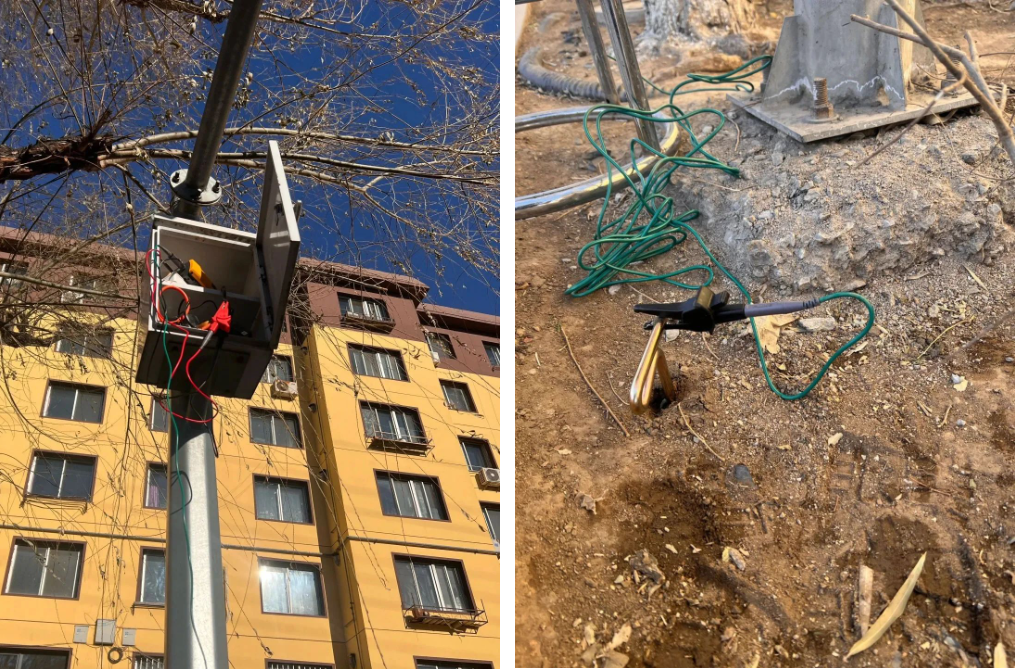

連接發射器并打開

正極用紅色夾子線纜的火線，將發射器的負極連接零線并同時使用另一根綠色導線接地（注意需尋找足夠良好的接地極非常重要，如沒有合適的接地極可以嘗試使用單獨的地釬，因此現場柱子的接地良好，最終選擇使用監控柱子本身接地）。按下“HI”高信號模式，看到發射器LED燈閃爍并發出連續蜂鳴

第三步

打開接收器，選擇精密尋線模式

沿著初步判斷的線纜方向觀察信號變化

在移動接收器時，會看到明顯的信號大小變化，接收器距離線纜位置越近則信號越強，距離越遠則信號越弱，由此可以判斷線纜的具體位置。

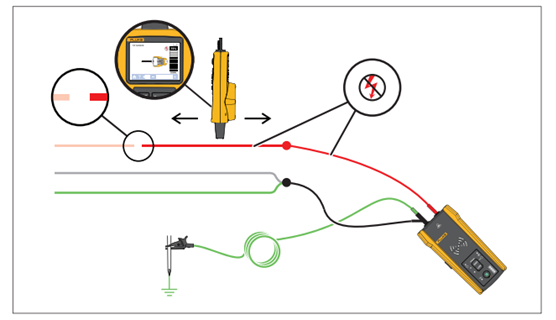

對于斷路點的定位，原理如下圖，斷路點之前有信號，斷路點之后信號變?yōu)榱恪Ｋ援斘覀兂醪脚袛嗔司€纜的走向以后，要仔細沿著線路查找信號變?nèi)醯牡攸c。

在查找到約30米左右的距離時，發現信號有明顯變?nèi)踝罱K變?yōu)?的趨勢，同時觀察到路面有過施工痕跡，所以懷疑此處很可能就是斷點位置。

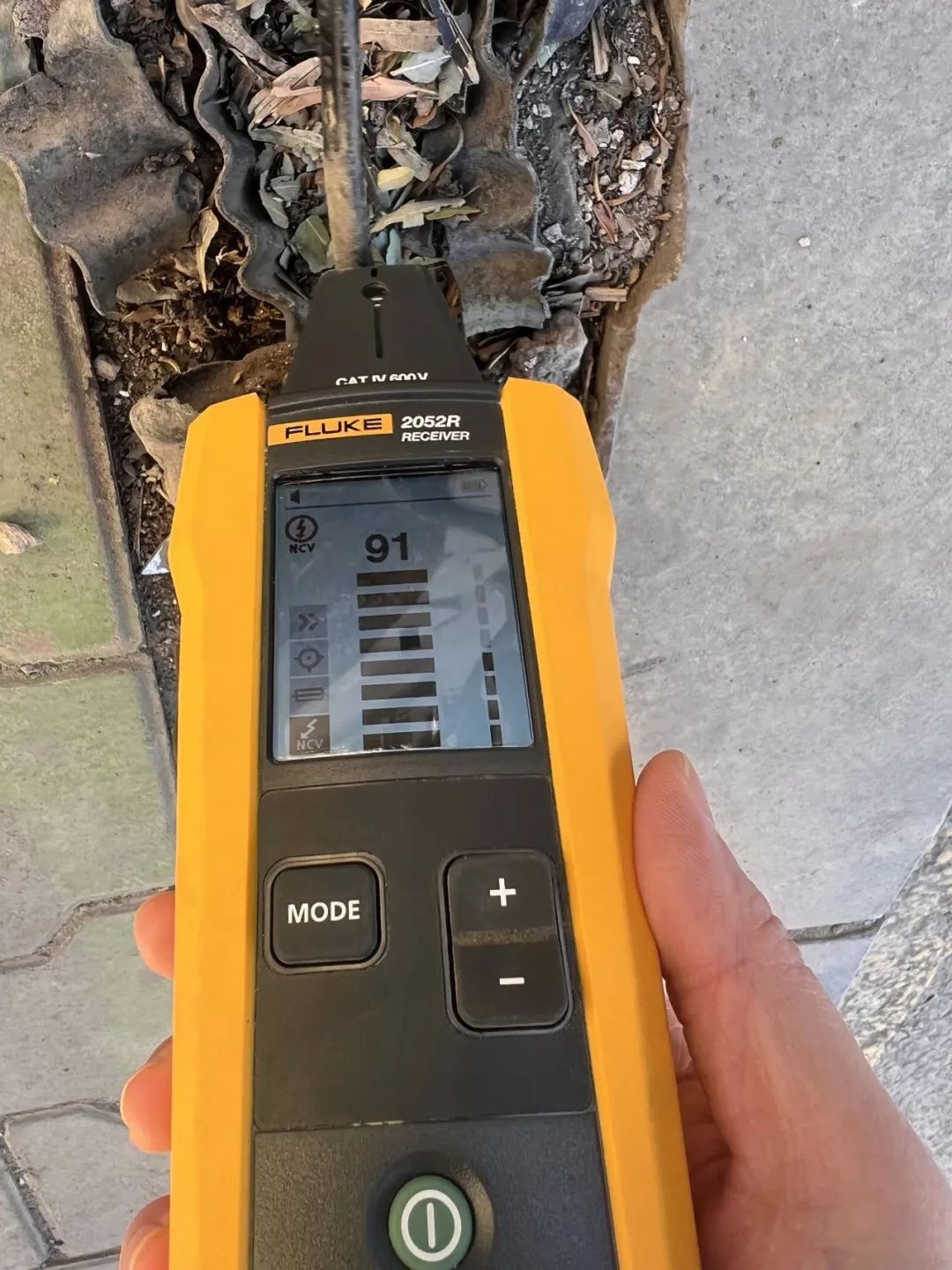

幸運的是繼續往前方查找，疑似斷路點的前方3米處還有一小段線纜露出，在此使用尋線儀的NCV功能測試發現此線纜帶電，說明斷路故障點肯定在此NVC帶電的位置之前，通過這三條信息，最終確認了一個故障點約6060厘米的范圍并決定挖坑。

第四步

在確認的故障點位置挖開尋找線纜斷點

因為混凝土路面比較難挖，過程中可以邊挖的同時再次通過尋線儀接收器輔助定位線纜的精確位置。

第五步

成功找到斷點并恢復連接線路

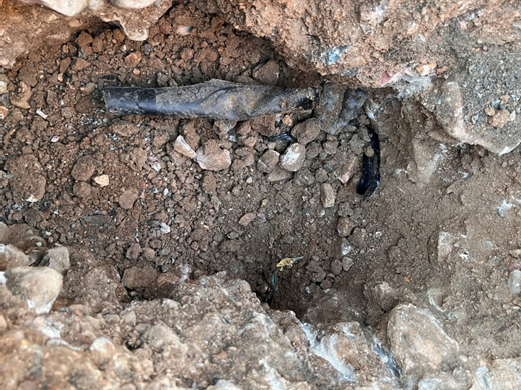

挖開后可以明顯看到線纜外皮已經全部斷開，內部的芯線雖然當時的施工方有拿絕緣膠帶簡易連接，但因為缺少保護，最終還是造成了此處的斷路故障。

驗證一下尋線儀在斷路點的信號變化，可以明顯看到斷路點之前信號很強，斷路點之后信號為0。(具體實測還需要根據線纜深度影響來判斷信號變化，深度增加也會導致信號的變?nèi)?

案例總結

1、產品應用：

使用福祿克F2052尋線儀可以探測混凝土地下約50厘米的線纜位置或故障

2、測試原理：

尋線儀可以通過發射器接入被測線路，發出電磁信號沿線路傳輸，由接收器根據信號的強弱變化來排查具體位置

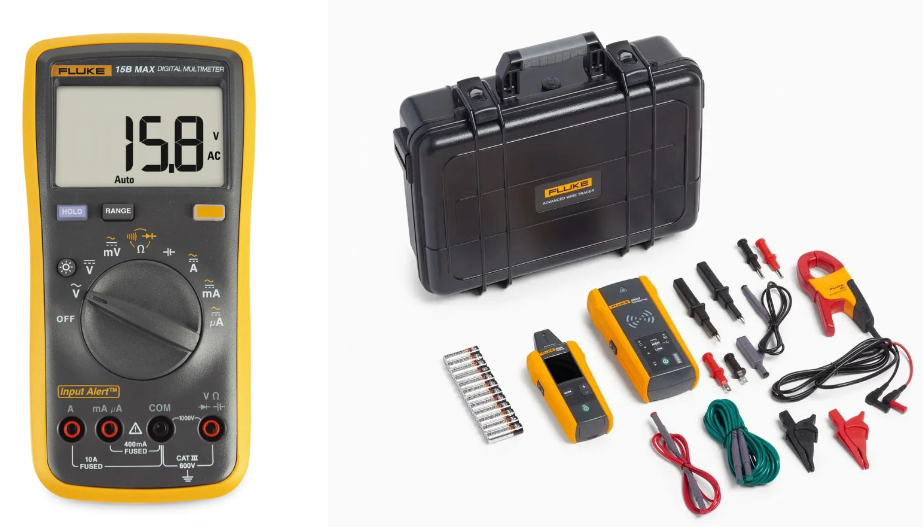

3、城市監控系統的運維推薦的測試工具：

數字萬用表Fluke-15B MAX

用于線路通斷、電壓等故障排查與維修測試

尋線儀Fluke-2052

用于線纜定位與短路和斷路故障點的快速排查
