電源為何需要進行負載保護

在直流電源連接負載的實際應用中，由于負載屬性的不同，經常會對電源的運行帶來多種挑戰。例如，感性負載會導致負載電流滯后于負載電壓的特性，容性負載則會降低電路的功率因數。如果不能正確處理電源與負載之間的關系，那么負載和電源在使用中，將出現震蕩、短路等多種故障，甚至破壞電源和負載。為了適應感性、容性、阻性等不同性質負載的正常使用要求，航裕電源針對不同負載的特性，采取了多種不同的應對和保護辦法，確保電源連接不同性質的負載后，保持電源正常的工作性能。

航裕電源對負載的保護措施

1.定電圧模式與定電流模式

所謂定電壓模式是指負載的電流值在額定范圍內變化，而直流電源供應器的輸出電壓保持穩定的工作模式， 即當負載改變而導致輸出電流變化時，輸出電壓仍維持在設定的電壓值并保持不變。

定電流模式是指直流負載的電阻值在額定范圍內變化，而直流電源供應器的輸出電流保持穩定的工作模式， 即當負載的電阻值改變而導致輸出電壓變化時，輸出電流仍維持在設定的電流值并保持不變。

具有定電壓 / 定電流模式的直流電源供應器工作時的工作模式狀態，應該根據負載性質決定。一般情況下，負載加載額定電壓，當實際負載電流值小于設定電流值時，直流電源供應器工作于定電壓模式；而當實際負載電流值大于設定電流值時，直流電源供應器工作于定電流模式。

定電壓模式與定電流模式的狀態是互補存在的，即直流電源供應器要么工作于定電壓模式，要么就工作于定電流模式。因此，使用者在操作前，首先應根據負載的使用性質和負載的電阻值，正確設定所需的電壓或電流值，選擇滿足負載要求的使用模式。

2.電容性負載應用

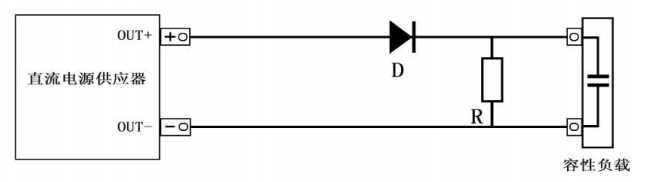

因為電容性負載往往會導致輸出電壓升高，尤其在輸出電壓由高向低調節時會導致輸出電壓下降緩慢。因此，使用時在直流電源供應器的輸出端并聯一只功率電阻，并在輸出與負載之間串聯一只二極管，可獲得較好的使用效果。（注意；確保二極管的反向耐壓能承受電源 2 倍額定輸出電壓，同向電流能承受電源 3-10 倍的額定輸出電流）

3.電感性負載應用

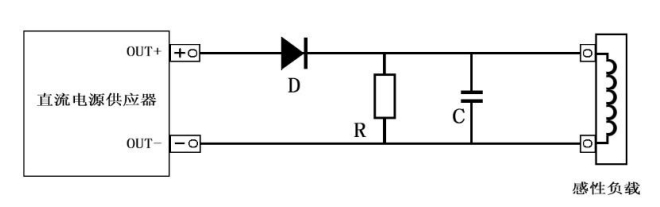

當開關直流電源供應器時或者改變輸出電壓時，電感性負載會產生反方向感應電動勢影響直流電源供應器的工作，甚至?xí)?dǎo)致直流電源供應器的損壞。此時，在直流電源供應器的輸出端與負載之間串聯一只二極管，并且在負載端并聯一只功率電阻和一只電容器組成的 RC 吸收電路，能夠有效保護直流電源供應器。

（注意；確保二極管的反向耐壓能承受電源 2 倍額定輸出電壓，同向電流能承受電源 3-10 倍的額定輸出電流）

選配件 Power sink 模塊介紹

1.Power Sink 模塊簡介

在使用感性負載時；例如馬達運行中突然關閉或停止而造成的能量瞬間釋放會導致電源過電壓保護，甚至?xí)p壞直流電源或別的器件。針對感性負載我公司有針對性的開發了 Power sink 模塊，帶有 Power sink 功能的直流電源可以適應各種感性負載任意操作而不會產生過電壓保護事件的發生。備注：此模塊無法單獨使用，如需要必須訂貨時須提前告知（此功能需要購買）。

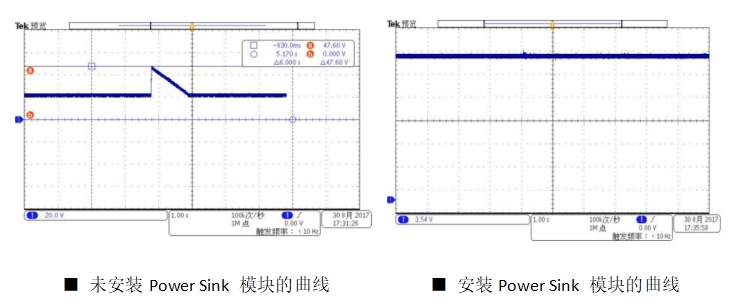

2.曲線對比圖

更多保護功能

除上述保護功能以外，航裕電源還標配有多種保護措施，在電源面對過壓、過流、過溫、過功率、欠壓等情況下，迅速報警，并立刻切斷電源，以保護電源安全。

OVP 故障排除措施：

OVP 定義：電源過電壓保護。

故障原因：輸出電壓超過電源設定的過壓值。

故障分析：因為感性負載在驟停時會有一個很高的反向電壓從而造成輸出過壓。

故障解決：在電源輸出端增加 TVS 管和反向二極管。

OCP 故障排除措施：

OCP 定義：電源過電流保護。

故障原因：輸出電流超過電源設定的過流值。

故障分析：因為輸出端負載超過設定的電流。

故障解決：1.檢查輸出端負載是否超過設定值的額定電流

2.檢查輸出端負載是否損壞，從而造成電源輸出端短路

OPP 故障排除措施：

OPP 定義：電源過功率保護。

故障原因：輸出功率超過額定的功率設定值。

OTP 故障排除措施：

OTP 定義：電源過溫度保護。

故障原因：電源內部溫度傳感器達到了檢測的最大值。

故障分析：1.檢查內部模塊是否損壞；2.電源是否超負荷工作

故障解決：聯系電源廠商售后

OLP 故障排除措施：

OLP 定義：電源欠壓保護。

故障原因：輸出電壓未達到設定的電壓值。

故障分析：因電源故障導致無電壓輸出。

故障解決：聯系電源廠商售后
