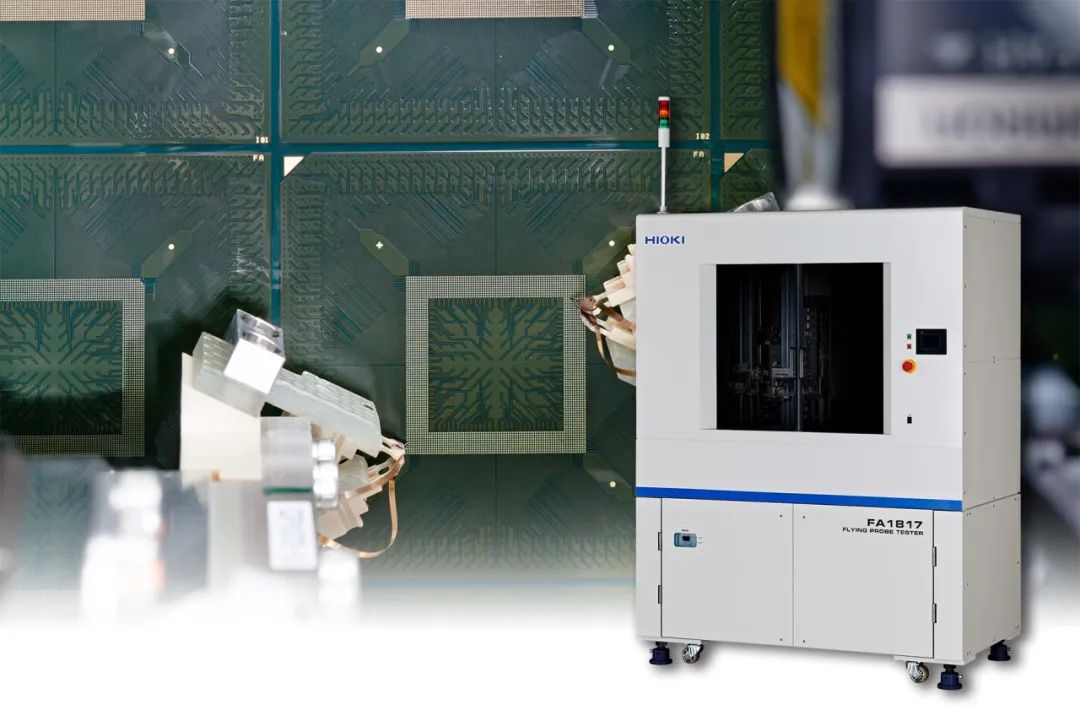

飛針測試機FA1817

飛針測試儀FA1817是一款高精度、高速且易用的半導體PCB基板在線自動化檢測系統。結合其操作性能優異的軟件和探針校準設計，可輕松檢測出電路板的潛在不良，大幅提升檢測效率，主要應用于PCBA裝配中的CSP載板和FCBGA載板檢測。

1、0.1mm超薄基板

FA1817可以測試最薄0.1mm厚度的基板，適用于硅基板半導體。

標配探針軟著陸功能，最大限度減輕測試針痕，配置日置新研發出的軟針部品，做到測試后對焊盤無損傷，保護好被測物。

2、超低電壓測絕緣

和其他型號相比，FA1817可以在很低的電壓下測試出比較大的電阻。最高電壓250V可以檢測出100GΩ絕緣電阻。測試電壓設定分辨率支持1V調整，可以檢出網絡間的絕緣不良，不會因為測試大的絕緣阻值導致基板損壞（支持1V /1GΩ的測試）。

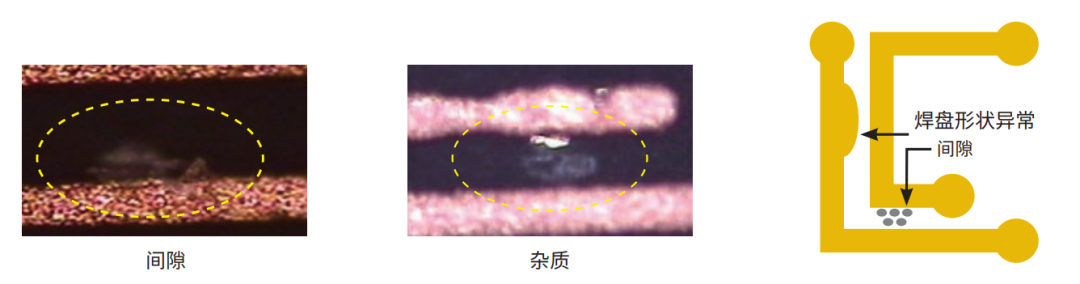

可以檢出的故障如：網絡間絕緣材質有空洞的絕緣不良；網絡間有金屬離子等雜質導致絕緣不良等。

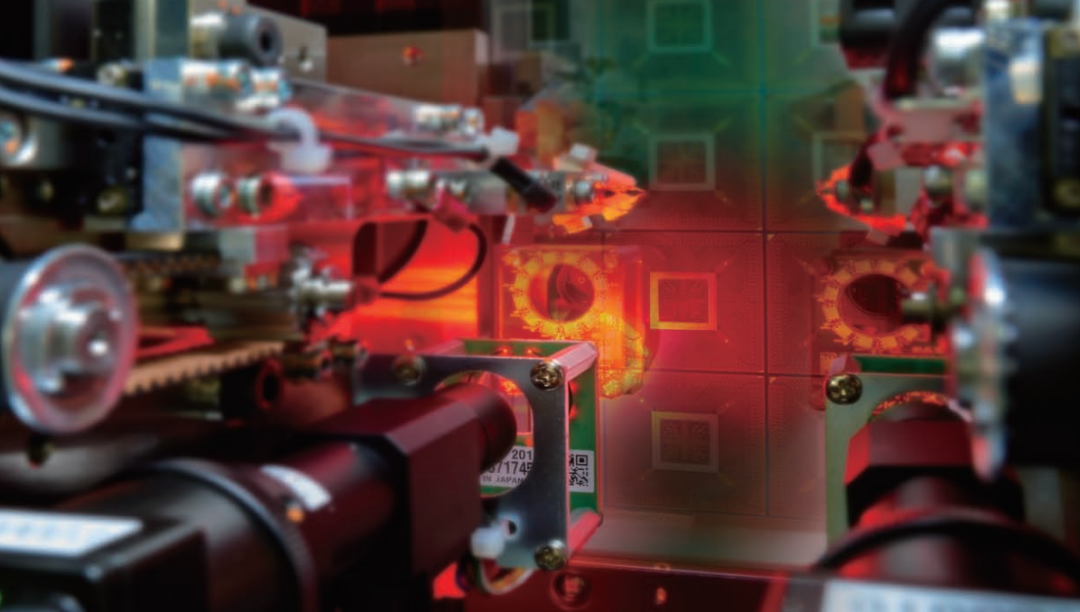

3、二維碼識別功能

FA1817的標配軟件可以令設備相機快速識別基板二維碼，滿足產線需求。

4、檢測效率大幅提升*(比同類型產品快5~10倍)

FA1817采用電容法判斷電路板好壞，每一個焊盤只需測試一次，就可以快速判斷同一網絡是否開路，不同網絡間是否短路。

線路斷開時：測試點的電容值會變小；（線路和檢查用電極的正對面積減小）

線路間短路：測試點的電容值會變大；（線路和檢查用電極的正對面積增加）

*此功能需搭配選件電容測試真空吸E4701

5、一次性多種異形排版

FA1817支持多種異形排版，標配軟件可一次性導入多種排版程序，操作人性化，有效提高工作效率。

6、快速探針更換與校準

FA1817只需拆卸少數零件即可替換探針，并且具備自動匹配校準功能，在自動匹配后可點擊方向鍵進行微調，最快20秒輕松完成1個探針校準。
