近年來，隨著電力系統規模不斷擴大和能源需求增長，配電系統的安全穩定運行成為一個重要議題。而配電系統中的高溫問題是一個巨大的潛在風險，可能導致設備過載、絕緣損壞、接觸不良等諸多問題。利用紅外熱成像儀，我們可以快速、準確地檢測和監測到配電系統中的異常溫度變化，從而及時采取相應的措施進行維護和修復，確保電力系統的安全和穩定運行。
一方面，通過掃描電氣設備，紅外熱成像儀可以直觀地顯示出設備的熱分布圖，以及高溫區域的位置和溫度值。這樣一來，運維工作人員可以及時采取措施，修復或更換潛在故障設備，避免因設備故障而導致的停電和事故。另一方面，通過定期檢測配電設備的熱圖，運維工作人員可以發現設備的潛在問題，如松脫的電纜連接、過載的電線和接觸不良等，以便于運維工作人員可以提前調整和維護設備，確保其正常運行，避免因未及時處理而造成的更大損壞和停電。
在配電系統運維領域，安全和高效運行一直是優利德堅守的主題。作為我們引以為傲的產品之一，UTi384G紅外熱成像儀在配電運行維護解決方案中起到了重要作用。下面介紹一些典型應用場景，展示UTi384G如何助力電力系統運維工作人員實現安全與高效配電系統管理。在此之前，我們先來熟悉一下這款優秀的產品。

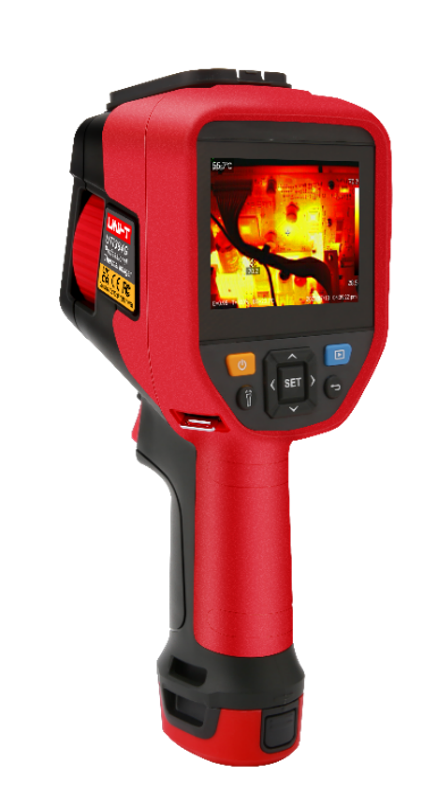

產品介紹：UTi384G紅外熱成像儀
UTi384G紅外熱成像儀具備384×288的分辨率，成像更加清晰，能夠顯示更多細節。其量程范圍為-20℃至550℃，可以輕松適應各種設備維護場景。此外，UTi384G配備了3.5寸觸摸屏，支持?jǐn)?shù)碼變焦，2倍和4倍變焦功能讓用戶更清楚地觀察細節。值得一提的是，產品還采用自研圖像融合技術，可以實時展示紅外圖像中的熱輻射信息以及可見光圖像中的紋理信息，從而顯著提升成像效果。
*可調焦/可錄像：可清晰、直觀故障隱患點；
*觸摸屏快捷操作添加分析對象對比分析；
*視頻錄制查看動態溫度狀態；
*高溫自動追蹤：快速判斷測試設備的高溫異常點進行評估分析；
*APP端：通過手機APP快速生成報告，給維修評估提供可靠性依據。
紅外熱成像儀應用一：配電柜檢測
配電柜是一種通過組裝各種保護器件如開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線等，以達到設計功能要求的配電裝置設備。其主要作用是對電能進行分配和控制，確保電力系統穩定運行。
1.配電柜一般會發生哪些故障問題
配電柜內部發生短路、母排連接處過熱。
2.造成這些故障的原因
①絕緣件或插入式觸點的絕緣底座污穢、受潮嚴重或受到機械損傷；
②放電造成短路；
③電器元件選擇不當，如斷路器分?jǐn)嗄芰Σ粔颍?
④接觸不良、對接螺栓擰得過緊或過松。
3.造成故障的影響
①擊壞設備，影響設備的正常工作；
②設備短路，嚴重情況會燒毀設備，導致火災等安全隱患，造成停電事故等損失；
4. UTi384G應用價值
使用紅外熱像儀，可以實現對配電柜內發熱設備和電線接點的快速觀測，從而鎖定潛在的故障隱患點。這為運維人員提供了準確判斷故障隱患點并及時進行維修和更換的便利，有效地提高了運維工作的效率和準確性。

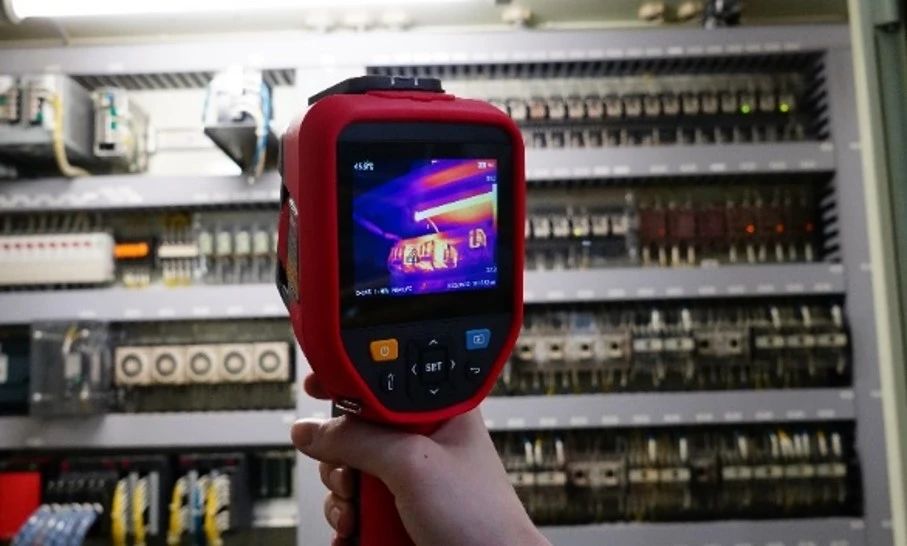

UTi384G 配電柜溫度篩查
紅外熱成像儀應用二：電容器檢測
電容器主要有固定電容器、可變電容器和微調電容器。它具有多種功能和特性，包括儲存和釋放電荷的能力，以及阻斷直流電流的特性。此外，電容器還可以傳遞交流信號，在電路中起到重要的作用。
1.電容器一般會發生哪些故障問題
過載、接線不牢、老化等。
2.造成這些故障的原因
①電容器膨脹或漏油；
②套管破裂；
③溫度過高、發熱。
3.造成故障的影響
①影響正常的無功補償，功率因素不符合要求；
②內部溫度增高而導致外殼膨脹變形甚至電容器擊穿爆炸；
4. UTi384G應用價值
使用紅外熱像儀可以檢測電容器的異常情況，如鼓包、外殼開裂、溫度過高等問題。通過觀察電容器表面的溫度變化，可以及時發現故障現象，并及時進行維修更換。這樣可以避免供電系統由于電容器故障而停電，同時也能夠避免發生安全事故，保障供電系統的平穩安全運行。

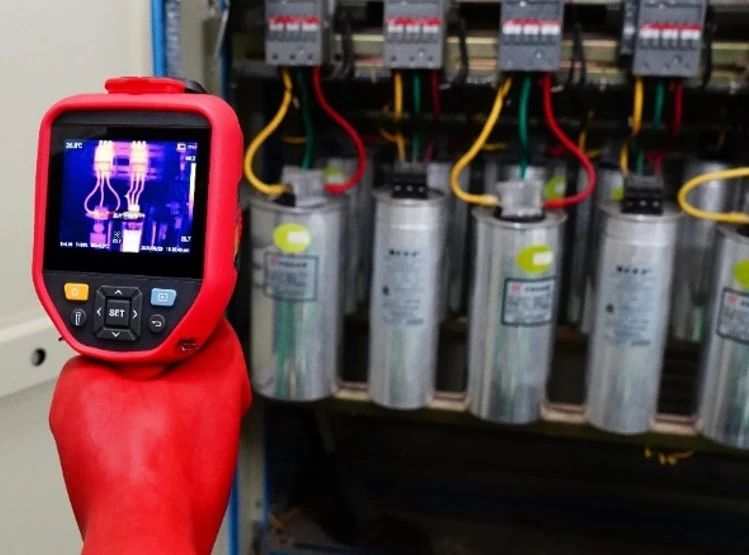

UTi384G 電容器檢測
紅外熱成像儀應用三：電源控制柜檢測
電源控制柜是一種用來控制和保護電源設備的裝置，主要作用是按照電氣接線要求將各種開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉的金屬柜或屏幅上。其布置應滿足電力系統正常。
1.電源控制柜一般會發生哪些故障問題
接觸器或中繼吸合不正常、接觸器噪音大、開關常跳閘或不能合閘。
2.造成這些故障的原因
①線路老化，短路，用線過小或缺相；
②接觸器外表有沙或生銹導致缺相；
③電機過載；
④線路元件斷路。
3.造成故障的影響
①控制模塊燒壞影響正常工作；
②相關元器件的燒壞；
③過載造成跳閘停止工作；
④線路老化短路嚴重時可能會引發火災。
4. UTi384G應用價值
利用紅外熱像儀進行檢測，可以直觀、高效、準確地觀察到電力系統中開關線路的溫度變化情況。通過觀察熱圖，工作人員可以快速發現異常的溫度變化、定位可能存在的故障點，并及早安排檢修。

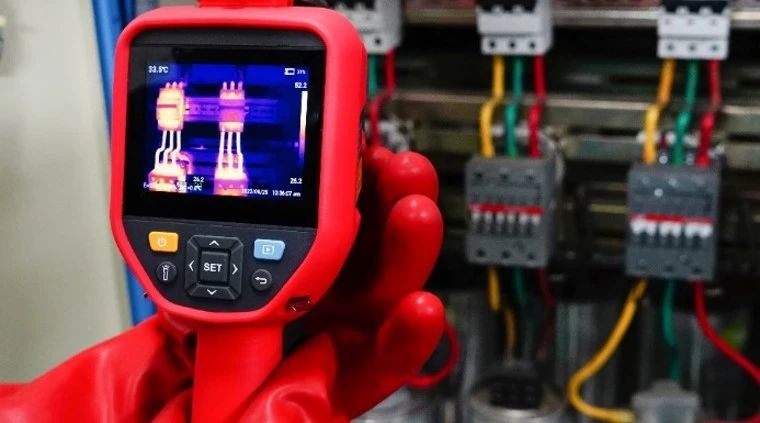

UTi384G 電源控制柜檢測
紅外熱成像儀應用四：線路熔斷器檢測
熔斷器的主要功能是保護電路和設備免受過載和短路的損害。熔斷器由熔體和熔管組成，通過金屬導體將它們串聯在電路中。當電流超過熔斷器所能承受的設定數值時，熔斷器會產生熱量，使熔體熔化，切斷電流，從而實現電路的保護。
1.線路熔斷器一般會發生哪些故障問題
熔體熔斷、熔斷器與配電裝置同時燒壞或聯接導線燒斷與接線端子燒壞；熔斷器與配電裝置同時燒壞或聯接導線燒斷與接線端子燒壞。
2.造成這些故障的原因
①熔斷體使用時間過久，熔體因受氧化或運行中溫度高；
②熔斷體安裝時有機械損傷；
③導線截面積偏小，溫升高燒壞；
④接線端與導線聯接螺栓未旋緊產生弧光短路；
⑤載熔件未旋到位接觸不良，溫升高。
3.造成故障的影響
①不能正常熔斷，造成工作誤判；
②溫度太高、產生弧光可能會引發火災停電等安全隱患。
4.UTi384G應用價值
通過紅外熱像儀檢測，能夠直觀地展示設備的發熱狀況和熱量分布情況，有效地幫助運維人員快速發現問題和篩選出異常器件。這為運維人員提供了及時維修更換熔斷器的參考依據。

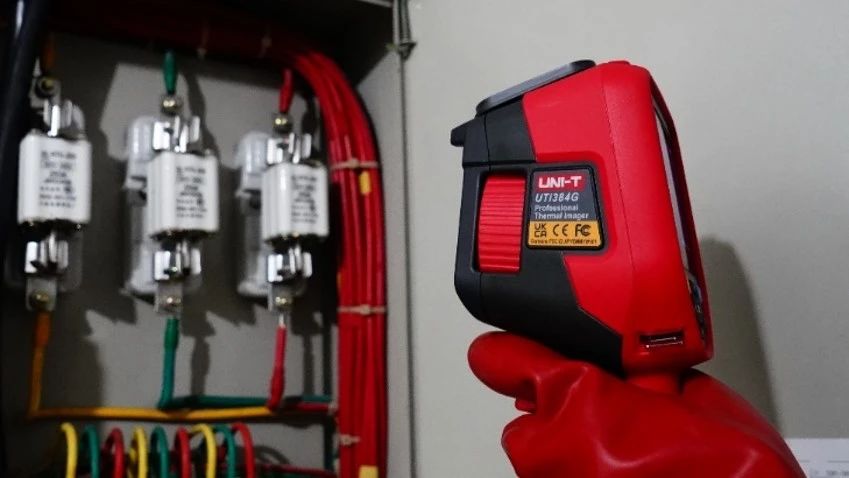

UTi384G 線路熔斷器檢測
總結起來，優利德UTi384G紅外熱成像儀在配電運行維護中具有廣泛的應用前景。它不僅能夠提升電力設備的安全性和穩定性，還符合節能減排和綠色發展的要求。在當前市場需求和政策環境的雙重推動下，該設備具有巨大的市場潛力和應用前景。
在市場機遇與挑戰并存的大環境下，優利德將持續緊跟國際前沿技術和發展趨勢，以市場需求為導向，積極推進現有產品的升級和迭代，同時致力于開發新產品，以更先進的技術和高性能產品助力配電系統運維。我們將以實際行動踐行智能化配電系統運維，助力雙碳目標早日實現。
