上海外灘的古建筑

外灘是上海的標志性建筑和城市歷史的象征，其中中國外匯交易中心外灘大樓是上海早期較有建筑特色的銀行建筑之一。其建于1901年左右，已經歷了百年風霜，雖然建筑建造技術高超，但也要定時維修維護。今天，小菲就來給大家說下上海建為歷保科技公司使用FLIR T560專業紅外熱像儀，對古建筑外灘大樓進行維護的真實案例！

“FLIR熱像儀，非常專業好用”

上海建為歷保科技股份有限公司是國家文物及非物質文化遺產保護行業高新技術企業，其致力于歷史文化遺產的全生命周期的保護與利用，提供建設項目文物影響力評估、文物修繕等服務，為文旅融合、城市更新、鄉村振興提供一體化解決方案。

通常古建筑歷史悠久，因此需要定期修繕，而修繕后的建筑既要保持原貌，又要堅固耐用。據上海建為歷保公司的王工程師介紹：“我們需要定期對中國外匯交易中心外灘大樓進行維護修繕工作，在準備修繕之前，準確找出缺陷部位至關重要。FLIR T560紅外熱像儀給我們提供了很多幫助。這款設備不僅運行流暢，操作方便，而且拍攝的紅外圖片清晰，細節可以看得很清楚，F(xiàn)LIR提供的專業軟件也可以幫助我們快速完成報告。”

專業紅外檢測，故障“無所遁形”

FLIR紅外熱像儀在這次古建筑維護項目中，主要應用以下幾方面：

1.外飾材料出現破損，污漬等缺陷

古建筑所需要的修補裝飾材料涂上去之后既要保持古建筑原有的歷史滄桑感又要牢固耐用。FLIR T560紅外熱像儀可以幫助工程師準確找到空鼓缺陷的位置，及時作出修復。

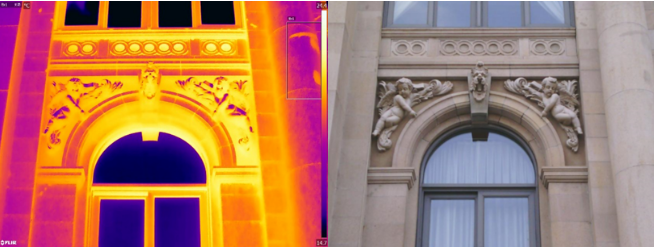

圖中可以看到明顯的污漬和空鼓缺陷位置 （由于外墻表面存在空鼓，空鼓中的空氣與均勻的外墻表面比熱和熱傳導系數都不一致，因此，在陽光照射一段時間以后，我們可以在看上去平整的外墻表面上看出不均勻的溫度分布情況。）

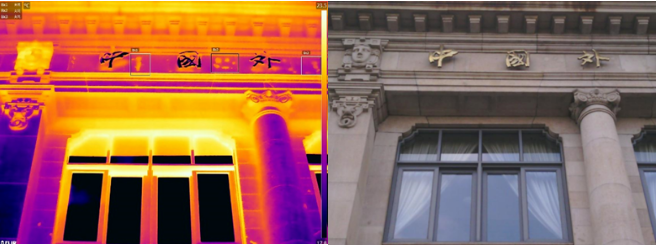

圖中可以看到明顯的污漬缺陷位置（圖中矩形測溫框的區域顯示的溫度比外墻溫度高，這是因?yàn)槲蹪n在陽光中吸收了比墻面更多的紫外、可見光和紅外波段的能量。）

2.建筑表面受潮、滲水現象

古建筑表面若有缺陷，會出現受潮現象，F(xiàn)LIR T560紅外熱像儀由于具有較高的熱靈敏度，所以可以輕松發現這些問題。

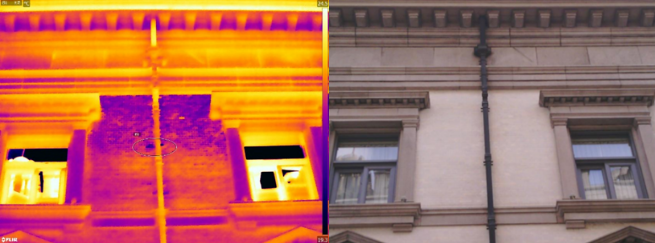

圖中標記處可明顯看到受潮缺陷位置（無論是滲漏水還是受潮原因?qū)е碌娜毕荩紩?huì)因?yàn)樗值恼舭l(fā)作用而降低外墻表面的實際溫度。）

3.樓頂滲水現象

古建筑樓頂年久失修，容易滲水。FLIR熱像儀可以讓檢測人員在滲水發生之前，發現這些隱患，從而保護內部結構不受到損壞。（同樣因?yàn)闈B漏水的水分蒸發作用，讓屋頂?shù)臏囟冗h(yuǎn)低于環境溫度。）

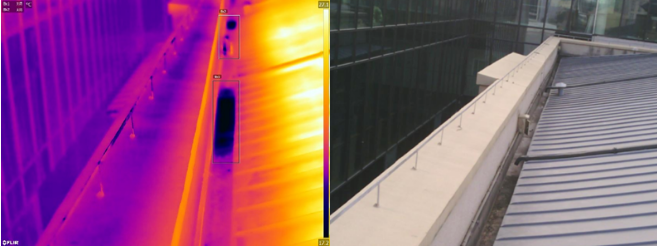

圖中標記處可以發現明顯的滲水缺陷位置

4.裝飾墻表面涂層空鼓缺陷

中國外匯交易中心外灘大樓頂層的裝飾墻表面均采用涂料裝飾表面，由于經歷風吹日曬，表面會有空鼓。所以定期進行非接觸遠距離紅外檢測，可以安全、快捷地發現這些隱患。

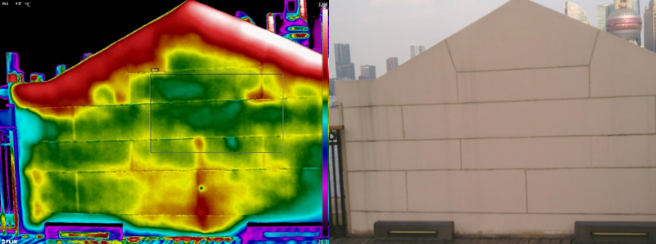

圖中標記處可看到空鼓缺陷位置（經后期觸摸驗證，此處確為空鼓）

5.內部木制結構缺陷

古建筑內部采用木制結構，長年累月木頭可能會有腐爛、斷裂的隱患。通過FLIR熱像儀可以找到這些微小的裂痕和空洞，維修人員及時的做出修復。

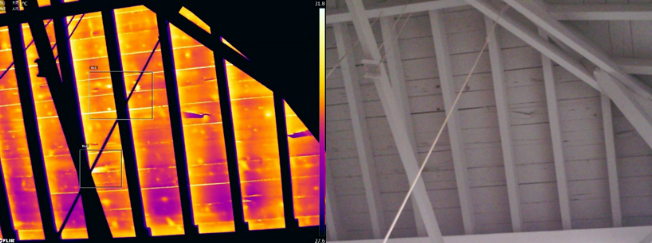

圖中標記木板存在空洞缺陷（圖片中溫度較高的木頭中的熱點，明顯是因?yàn)槟窘Y(jié)構密度變小所導致的，很有可能是因?yàn)榭斩础⒘押鄣仍蛩隆＃?

FLIR T560：專業、智能、高效

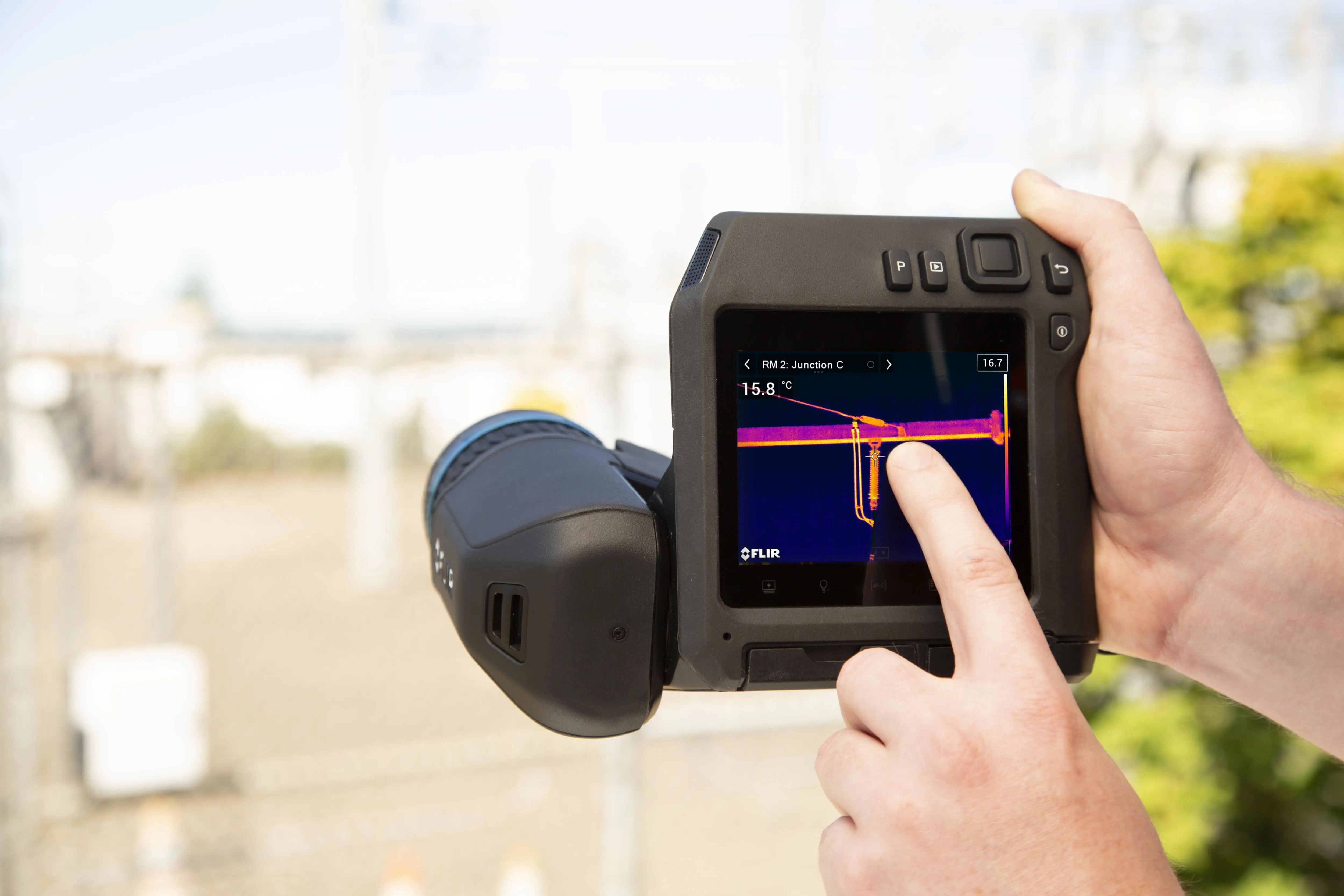

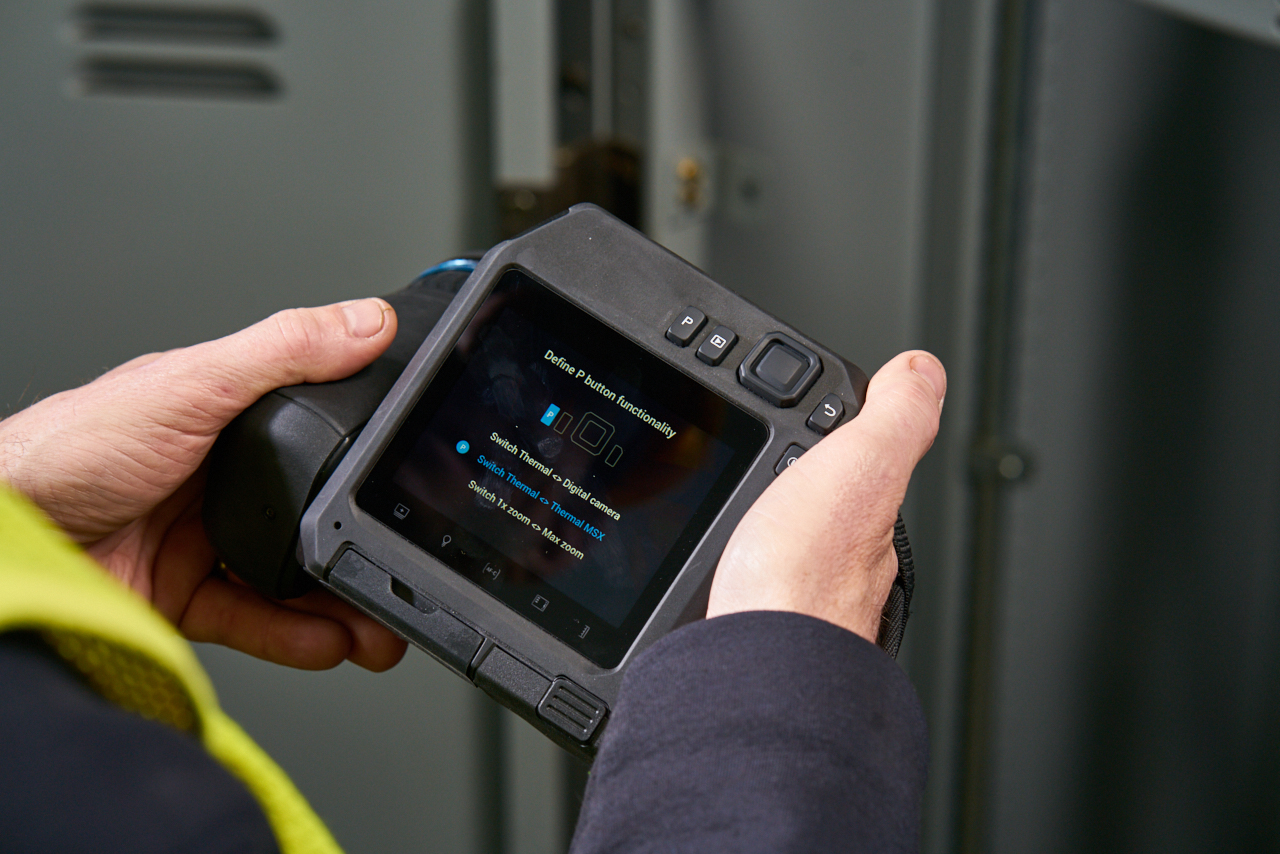

FLIR T560專業紅外熱像儀采用人體工學設計，鏡頭可以180°旋轉；分辨率高，可生成高清、細節明顯的紅外圖片。它能助力用戶快速排查熱點、找出隱藏的故障并確認維修結果。使用T560檢測排查建筑物的隱患時，您可以這樣做：

· 由于建筑表面受溫度環境干擾非常大，通常在拍攝之前要先查好天氣情況，應選擇晴天（并且需要關注拍攝前1-2天是否下過雨，雨水是否浸潤到墻體中的可能）、低風速的條件，且風速不宜大于4 m/s，室外空氣相對濕度不應大于75%。

· 拍攝的建筑需要與環境溫度具有一定的溫差，溫差來源可以來自于陽光的照射，室內空調的加熱或制冷來發現問題缺陷。

· 室內如果有熱源（比如空調、加熱器等），會對目標外墻部分產生干擾，我們需要提前了解建筑內部是否有熱源及熱源位置，方便判斷熱工缺陷是否來自熱源。

· 如果發現某處有熱工缺陷，但缺陷部位很小，我們可以打開儀器自帶的UltraMax功能拍攝，這樣像素就提高4倍，發現更多細節。

· 拍攝的時候熱像儀鏡頭要避開太陽，如果直接拍攝太陽會對熱像儀探測器的壽命有直接影響。

FLIR T560專業紅外熱像儀，不僅可以生成細節清晰的熱圖像，配上可互換AutoCal智能自標定鏡頭，可完全覆蓋近距離和遠距離的目標，滿足各種檢測工作精確測溫的要求；搭配FLIR專業軟件，可一鍵生成報告，及時分享檢測結果。
