上個月，我們給大家推出了常見的絕緣電阻的三大靈魂拷問第一彈，今天我們再續前“題”，來看看 拷問進階版：

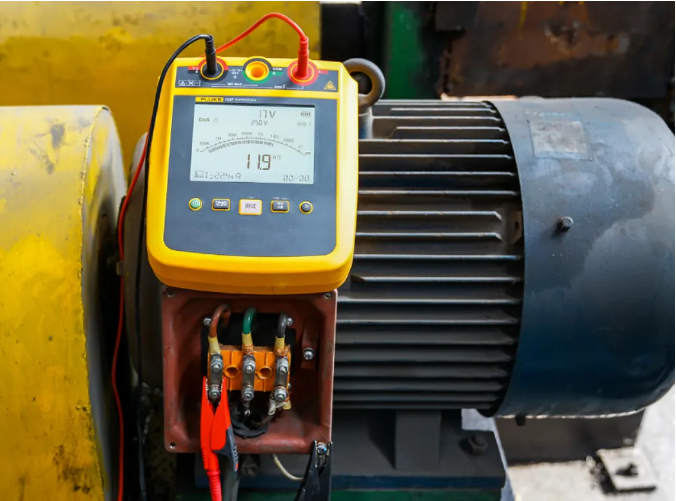

1、三相馬達的絕緣測試，該如何接線？

答：儀表的2根表筆或鱷魚夾，一根接被測馬達繞組，另一根接馬達的機殼。

[干貨拷問] 到底哪根接機殼，哪根接繞阻？

答：其實大多時候兩種接法對測試數據影響不大。

2、絕緣表的絕緣值讀數怎么一直在跳？到底什么讀數是準的？

絕緣表按下測試后，一般需要等待1分鐘左右的讀數，是較準確的絕緣值讀數（實際情況和被測材質、溫濕度環境均有關系）。

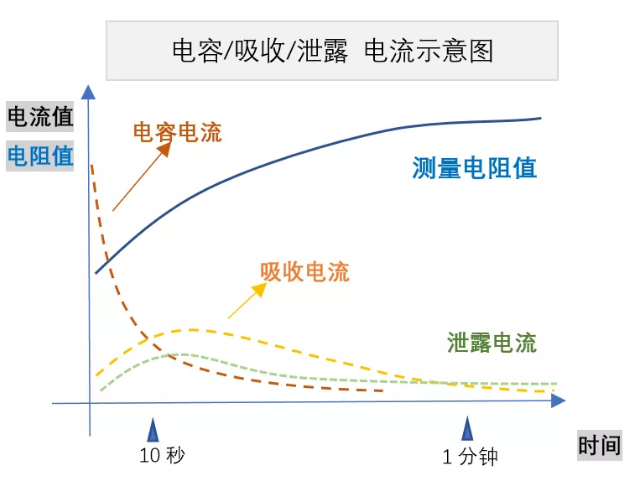

因?yàn)?，在測試儀給絕緣體加電進入測試狀態后，絕緣體會有3個額外產生的電流，從而影響測量值，大部分額外電流會隨時間的推移而變小。具體來說：

電容電流：

電容效應，特別是多層+不同材料的絕緣會更為明顯。初始階段，對‘電容’充電，電容電流因此較大，隨著電荷充滿，電容電流逐漸趨向于0。一般持續幾秒~十幾秒不等。[小知識] 在絕緣電阻較高時，測試導線的擺動也可表現出明顯的電容充放電電流

吸收電流：

絕緣材料自身是分子受測試電能的影響，重新排列會吸收電能從而產生吸收電流。一般持續1分鐘或更久才能趨向于0.

泄露電流：

較為顯著的影響，多存在于高絕緣值+高測試電壓（比如2500V或以上），以F1535 2500V絕緣表為例，2500V工作時，通過儀表隨附的G端口捕捉此部分電流，可使測試值更為準確。

[小知識] 因此福祿克1000V絕緣表1508/1503并未配置泄露電流功能。F1535的G端口在1000V  及以下檔位，一般不需要使用

3、為什么測試同樣的絕緣體，有的表波動很慢也不準，有的表能更快進入穩定讀數也方便判斷測試值呢？

答：在理解了第二問之后，不難回答：關鍵的賬面因素之一是 最大短路電流是否足夠大。因?yàn)殡娮鑳x只有能更快完成對 電容電流/吸收電流效應 的電能輸出后，才能獲得穩定值。此外當然還有整體電路、變壓器設計和算法等綜合設計，來保證整個測量過程和最終結果。

知識學習完了，福祿克的黑科技新品也看看吧。畢竟理論聯系實際，才是真大師

2500V 500G歐大量程高壓絕緣表 Fluke 1535—— 常用的 500V下也有100GΩ量程，是傳統1000V絕緣表產品的200倍。媽媽再也不用擔心我看見 [ >550MΩ ]  的超量程提示了。
