VIAVI 8800SX  DMR中轉臺測試選件

8800SX  DMR中轉臺測試選件（Opt.06）允許測試處于傳統DMR模式的DMR中轉臺（非集群模式）。

此功能將通過產生喚醒突發信號來模擬一個用戶無線電電臺，然后與來自中轉臺的下行鏈路信號進行同步，以允許中轉臺持續發射信號。

一旦中轉臺處于持續發射狀態下時，我們就可以在8800SX上進行以下物理參數的測試：

◆ DMR信號功率測量

◆ DMR信號頻率測量

◆ DMR FSK誤差測量

◆ 符號偏移量測試

◆ 幅度誤差測試

◆ 符號時鐘誤差

◆ 發射機誤碼率測試

當8800SX向接收器發送1031圖案時，中轉臺將把該圖案信號透明傳回8800SX，允許通過監測8800SX上的TX BER來測量中轉臺的RX靈敏度（通過調整8800SX射頻發生器輸出電平）。

該方法對前向誤差進行了修正，與直接測試接收機的方法不完全相同。

當您的8800SX安裝了DMR中轉臺測試選件后，我們可以在選件菜單里檢查是否安裝成功，如下圖所示：

需要注意的是：必須啟用選項06才能使用DMR中轉臺測試功能，而啟用選項06的前提是已安裝有選項01 DMR系統。

中轉臺測試手把手教程

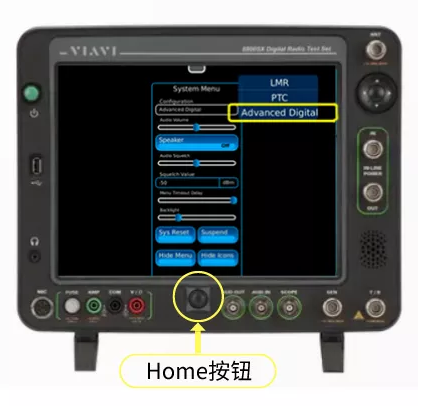

從系統菜單中選擇“高級數字”配置，8800SX將重新啟動以加載高級數字測量參數。完成中轉臺測試后，請務必返回系統菜單并返回LMR系統（此模式為日常常規測量模式）。

從工具菜單中選擇數字預設。工具菜單>預設>數字（preset to digital）

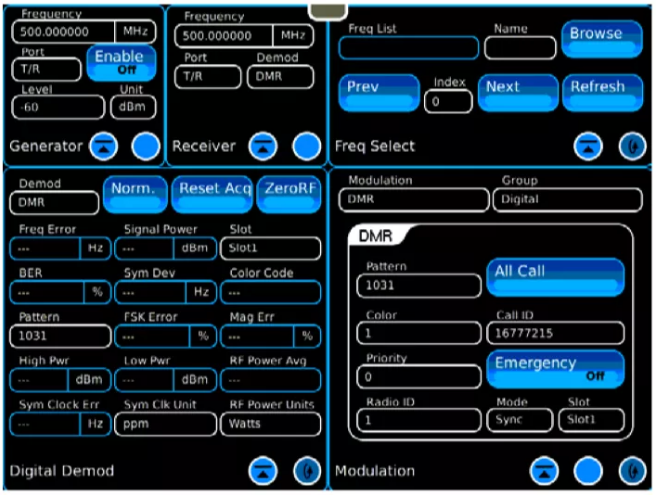

展開調制菜單（Modulation）至最大，并將其移動到右下角，使其覆蓋數字圖形顯示界面（Digital Plots），參考以下圖示。

在調制（Modulation）菜單設置建立以下參數

▲ DMR Pattern: 選擇1031碼型

▲ 色碼Color Code: 需與被測中轉臺相匹配

▲ 優先級Priority: 設置為0

▲ 電臺ID號Radio ID: 1 (注: 不能是0)

▲ 呼叫號Call ID: 16777215 (All Call) ，此號碼為通用全呼號

▲ 緊急呼叫Emergency: Off 設置為關閉

▲ 工作模式Mode: Sync ，設置為中轉臺專用同步模式Sync

▲ 時隙號Slot: 1 設置為1號時隙發射

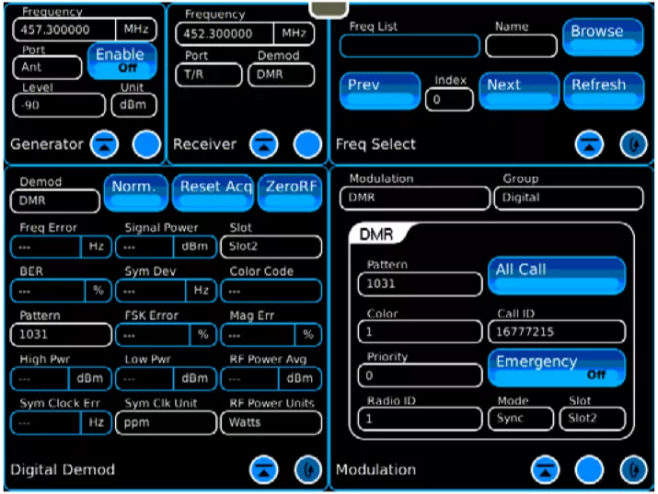

8800SX信號源菜單的設置

源端頻率: 匹配DMR中轉臺的接收頻率

端口選擇: ANT（8800SX右上角的ANT天線端口）

信號源電平: -90 dBm

8800SX 接收機菜單的配置

接收機頻率: 匹配DMR中轉臺的發射頻率.

端口: 選擇T/R端口

解調模式Demod: 選擇DMR

注意：點擊8800SX信號源最大化按鍵和接收機最大化按鍵，可以輸入電纜偏移值（Offset）以更正電纜損耗，從而提高測量精度。

校準8800SX功率測量系統

選擇：可以將射頻寬帶功率計歸零校準。

選擇：對時隙功率和信號功率計進行校準。

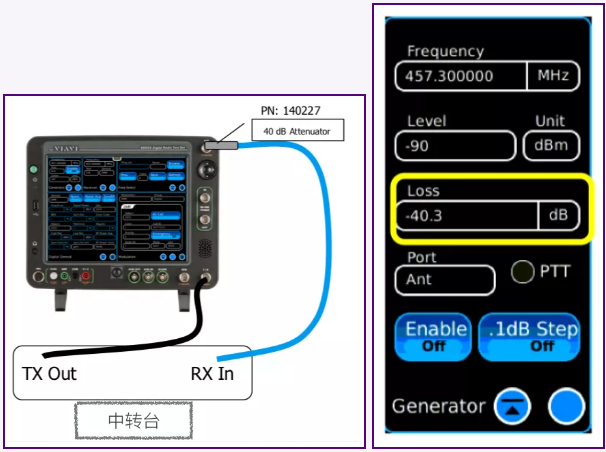

將8800SX ANT端口連接到中轉臺RX輸入

注：為了測試Rx靈敏度，需要使用外部40dB的衰減器。(原因如下所示) 如果使用了外部衰減器，我們可以在信號源菜單里（最大化顯示）的Offset里設置偏移，輸入40 dB的衰減器衰減量并加上電纜損耗值。

將8800SX T/R端口連接到中轉臺TX輸出

8800SX可以從其ANT端口生成-90 dBm的信號，因此如果增加一個40dB的外部衰減器可以使儀器輸出電平降到-130dBm級別，以測試中轉臺的接收靈敏度。

選擇信號源菜單上的啟用按鈕，此時中轉臺即開始傳輸。

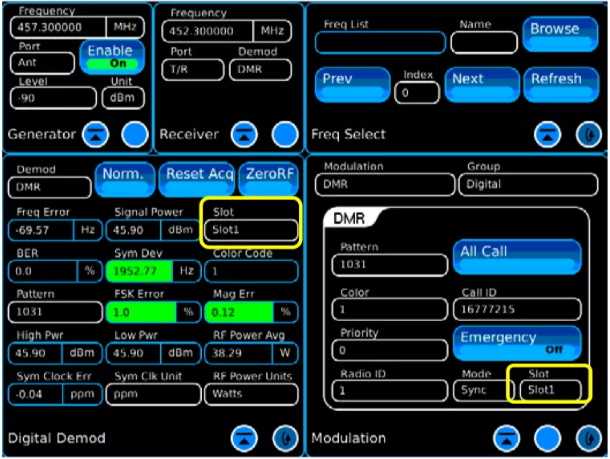

在數字解調菜單里，將模式Pattern設置為1031，將時隙設置為1，將符號時鐘單元設置為PPM。

此時數字解調菜單里將顯示時隙1的所有數字參數測量：

● 頻率誤差

● 信號功率

● 發射機誤碼率TX BER–應該為0

● 符號偏移: 1944 Hz +/- 194 Hz

● 解調色碼值

● FSK誤差 – 應 < 5%

● 幅度誤差 – 應 < 1%

● 低功率 – 顯示為時隙1的功率值

● 高功率– 顯示為時隙2的功率值

● 平均功率: 顯示為寬帶功率值

● 符號時鐘誤差– 應< 2 ppm

圖標為“快速堆棧”圖標，該圖標將被覆蓋的窗口以成疊的方式予以顯示，我們可以不斷的按下該按鈕以實現后臺窗口的置頂操作。

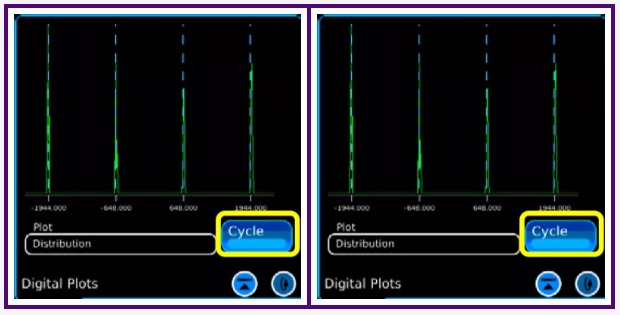

同時，我們也可以使用按鈕在符號分布圖、星座圖和眼圖之間進行切換。

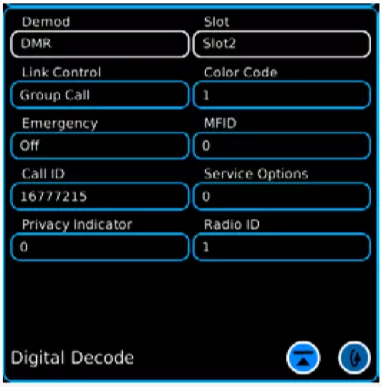

從Receivers（接收機）菜單中，我們選擇Digital Decode（數字解碼）平鋪并將其放置在左下角。

數字解碼窗口將顯示所有解碼參數（上圖所示）。

接收機測試

如上所述，DMR接收機的測試在中繼臺模式下，由于源端信號和中轉的透明信號一致，我們可以直接用源端誤碼率代替接收端的誤碼率，因此在8800SX上，數字解調窗口里的TX BER即為中轉臺的RX BER值。

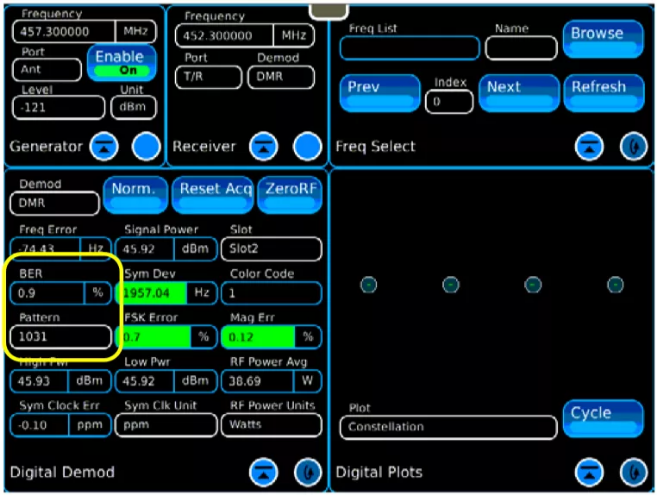

接收機RX的靈敏度我們可以通過降低射頻發生器電平來測量，直到指示接近1%的誤碼率。這是中繼臺接收部分的近似靈敏度。

在這個測試中，中繼臺從8800SX接收1031模式的信號（單音信號）。中繼臺接收端轉發已經過錯誤糾正的信號，并將數據發送回，并由8800SX接收端接收。

由此，TX BER誤碼率反映中繼臺接收機正在接收的誤碼率。
