PTC有什么特別之處？

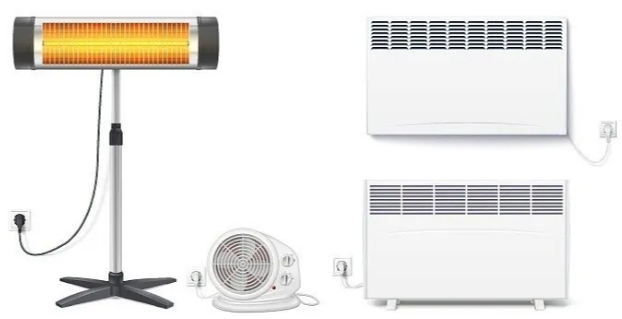

PTC是Positive Temperature Coefficient 的簡寫，是一種常用的加熱元器件，由于熱阻小，換熱效率高，比傳統加熱絲使用壽命長、更安全可靠等特點，在電器中應用廣泛。比如空調，熱風機，烘干機，直發器等多種電器都使用了PTC加熱元器件。

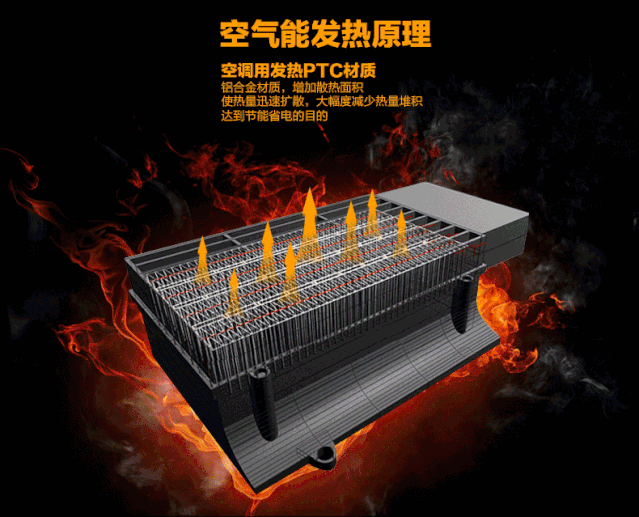

PTC主要由正溫度系數的電阻組成。這些電阻為熱敏電阻，當溫度在某個特定的范圍內上升時，它們的電阻會隨溫度的上升而呈急劇的非線性上升。由于這種特殊的物理特性，PTC加熱元器件在工作的過程中，電流會隨著阻值的變化而變化。而它的加熱功率會隨著加熱時間的變化而變化：剛開始通電時，初始功率會比較小，然后加熱功率逐漸增加到最大沖擊功率，隨后功率下降，最后達到穩定功率；但是當散熱條件發生改變時，PTC的功率和溫度會重新調整，以達到新的平衡。所以使用PTC加熱元器件的電器，在其運行的過程中，輸入功率和電流不是穩定的，隨著PTC加熱元器件阻值的變化，輸入功率和電流也會改變。因此，我們需要有規范來指引研發工程師和測量工程師去正確地測量輸入功率和電流。

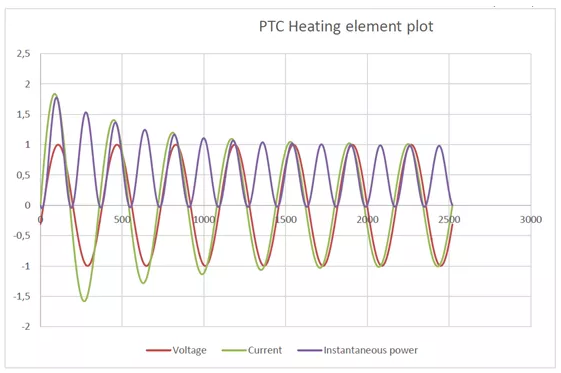

PTC加熱元器件工作過程中的電流，電壓，功率波形示意圖

IEC60335-1規范中的相關細則

國際電工委員會編寫的IEC60335-1規范的第10章輸入功率和電流中，對于PTC加熱器具的輸入功率和電流的測量，給出了相關的測量要求和方法。最新版本的規范對于輸入功率和電流，不再是簡單地用代表性期間的功率或者電流的積分平均值來定義。它定義了代表性期間的10%規則，這個規則要求我們把代表性期間的有功功率或者電流有效值按照從大到小降序排列，取10%位置的值。而且需要我們用最大值、算術平均值與10%規則得出的值對比，然后根據比較結果確定選用哪一個值來定義輸入功率或電流。具體分析流程圖如下：

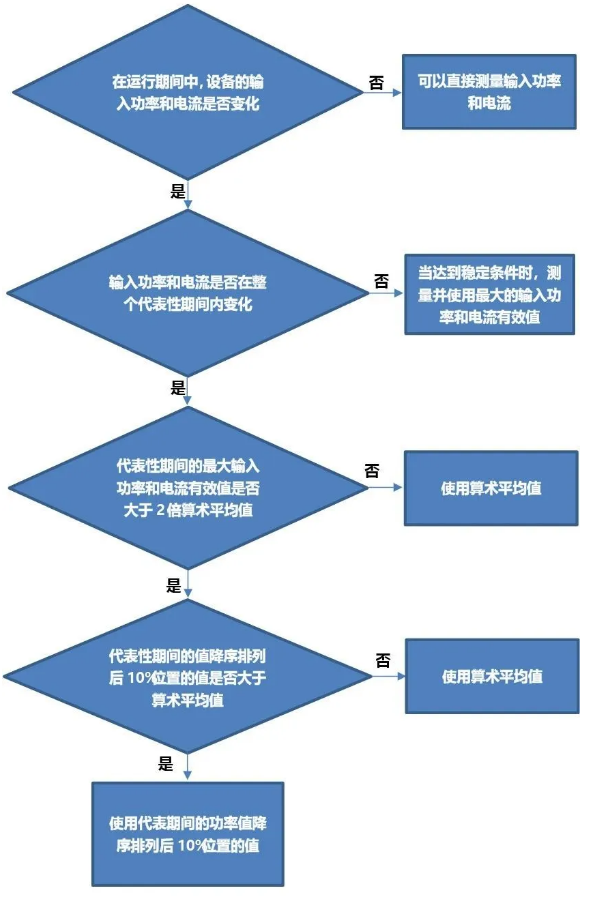

輸入功率和電流判定流程圖

通過流程圖我們可以看到，輸入功率和電流究竟使用代表性期間的最大值、算術平均值還是10%規則確定的值，既需要看設備運行狀況，還需要對這幾個數值進行比較。所以，準確測量出這幾個數值非常重要。

如何準確測量出用于比較的幾個數值？

對于使用PTC加熱元器件的電器，輸入功率和電流在運行期間會變化，所以，我們需要記錄代表性期間的輸入功率或者電流有效值，用以判斷用電器是否會有穩定的狀態。總的來說，只要我們把整個代表性期間的數據都記錄下來，就能根據這些數據得出最大值、算術平均值和10%規則確定的值，然后根據流程圖確定使用哪個值作為輸入功率或電流。

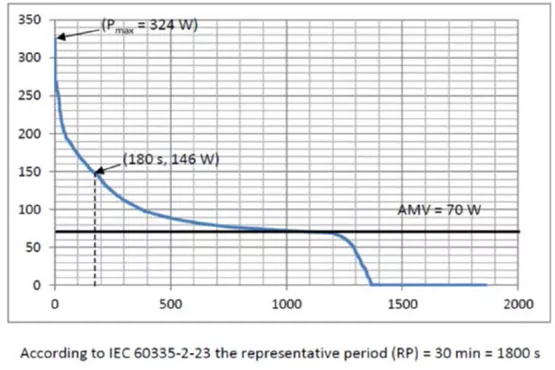

下圖是PTC直發器用20ms的數據更新周期，采樣30分鐘得到的測量數據，然后根據10%規則得到的功率曲線圖。通過測量數據和曲線，我們可以得到最大值、算術平均值和10%規則定義的值。然后通過比較大小可以獲得輸入功率。

測量要求和解決方案

IEC60335-1中對測量設備有如下要求

1、采樣率

每個周期至少100個采樣點，當信號頻率為50Hz時，采樣率不低于5KS/s,信號頻率為60Hz時，采樣率不低于6KS/s。

2、數據更新周期

占空比最小開關周期的10%＞數據更新周期≥1個交流周期。如果數據更新周期可以設定為與交流周期相等，可以獲得最多的測量數據，以便更好地分析用電器的輸入功率和電流的變化情況。

3、數據保存能力

由于IEC60335-2-23中要求PTC直發器的代表周期為30分鐘，所以要求測量設備可以長時間保存測量數據。

為了更加準確高效地測量PTC加熱器件的輸入功率和電流，橫河公司給出WT1800E加函數信號發生器（外部時鐘源）的測量解決方案：

1、采樣率：

WT1800E的采樣率為2MS/s,保證了足夠的數據采樣點。

2、數據更新周期：

WT1800E擁有高速捕獲模式，使用外部時鐘源得到最快1ms的數據更新周期，使用函數信號發生器，生成頻率為50Hz或者60Hz的正弦波作為時鐘源，可以確保WT1800E在用電器頻率為50Hz或者60Hz的條件下，按照信號的交流周期獲取測量結果，以便得到最多的測量數據，更好地分析PTC器件的運行狀況。

3、數據保存能力：

WT1800E可以把數據保存到U盤或者通過軟件來保存記錄的數據，可以長時間保存測量數據。

4、WT1800E有50A量程的電流模塊，不需要額外購買電流傳感器，而且最多可以配備6個測量模塊，支持6臺單相的設備同步測量，增加測量效率。

5、WT1800E有公開的通信協議，允許客戶自己編寫軟件來實現控制設備，設置測量條件，根據測量數據自動判定輸入功率和生成測量報告等功能

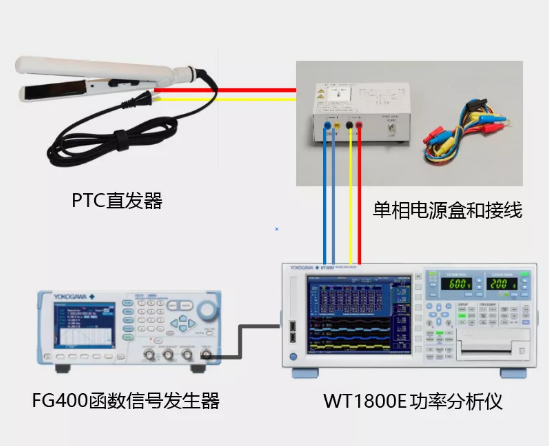

測量方案示意圖

橫河擁有PTC加熱器件成熟的測量方案和很多成功的應用案例。
