長期以來，在通信、雷達、導航等設備的研制和外場試驗中，復雜的信號模擬，是一個不可回避又很難實現的技術難題。

復雜信號的實時頻譜

針對這一問題，中電科儀器儀表公司推出的1652系列任意波形發生器加入了復雜電磁環境信號產生和復雜干擾信號模擬插件。其可仿真多種通信信號標準，模擬在實際條件下的電磁空間環境，用戶可根據不同的環境配置環境信號的種類、頻譜、時長、強度等參數。信號種類包括：通用調制信號、雷達信號、通用OFDM信號、WiFi信號、噪聲信號等。

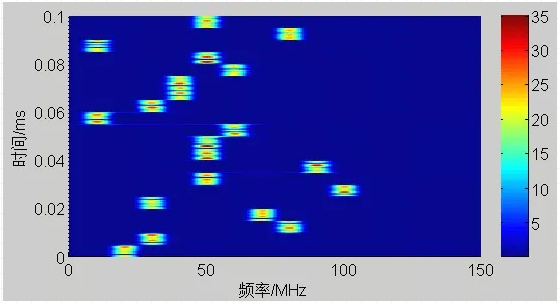

1652系列生成QPSK跳頻信號時頻圖

1652系列生成通用OFDM信號演示圖

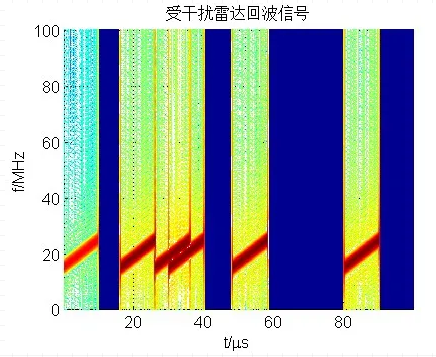

1652系列生成受干擾雷達信號時頻圖

1652系列產品特點

高分辨率，高保真

低抖動，低噪聲

大動態范圍輸出

高分辨率、高保真

1652A函數/任意波形發生器采用新一代高性能14bit國產DAC進行設計，信號輸出更為精確，信號保真度更高。其非諧波SFDR與諧波指標均大幅優于傳統任意波形發生器，讓用戶更真實的產生或回放所需復雜波形。

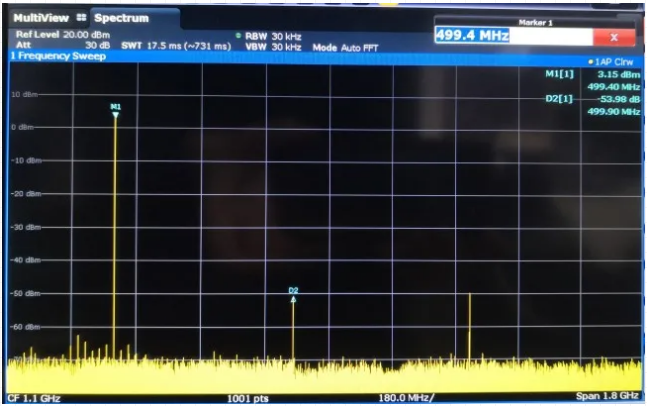

1652A諧波實測效果

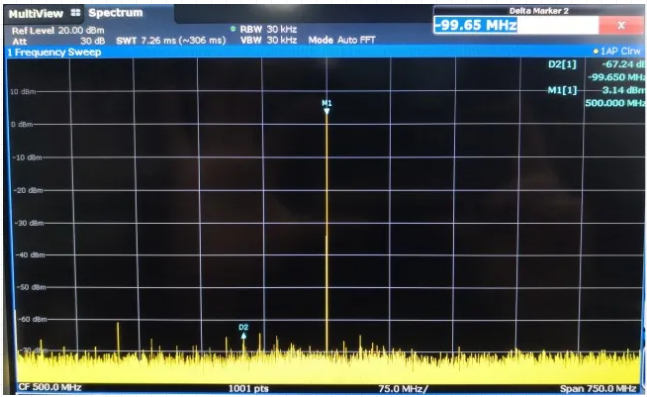

1652A非諧波實測效果

低抖動，低噪聲

1652系列任意波形發生器結合低抖動時鐘源和平滑消抖專利技術，可以完美應用于雷達等需要高質量復雜激勵信號的測試領域。

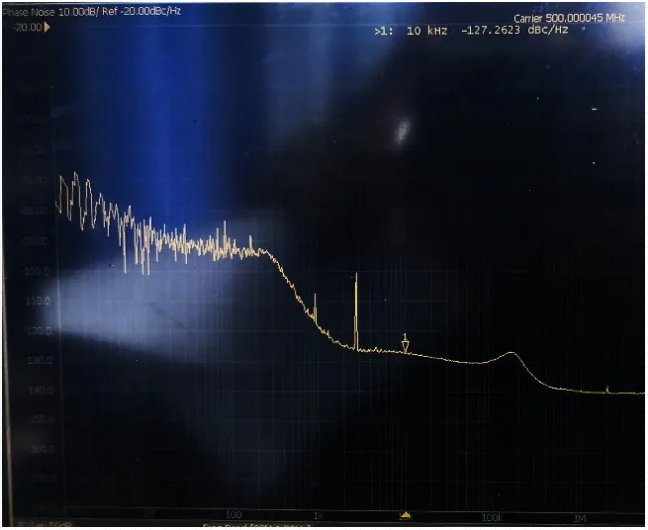

1652輸出信號相噪實測效果

大動態范圍輸出

1652系列函數/任意波形發生器采用了特殊設計的輸出驅動電路，讓1652A輸出信號在保證500MHz瞬時帶寬的前提下，依然可以實現最大輸出擺幅5Vpp，直流偏移可調節范圍±4V。而同系列1652B任意波形發生器可將瞬時帶寬擴展至2GHz。讓該系列產品可完美適用于各種需要大動態范圍復雜信號應用領域。

同時，1652系列任意波形發生器支持Excel、Matlab等多種常用波形數據格式導入。它還配備了多種通信接口，滿足您遠程控制或自動化測試的需求。
