近期的疫情嚴重，讓不少人“談感冒色變”，要想遠離感冒，保證日常供暖必不可少！如今輻射供暖系統是一種高效的取暖方式，其熱量是由安裝在地板下面的熱水管或電線提供，不僅增加舒適度還可以降低能源成本。但是它也有一個缺點——出現問題不易察覺，這時候就需要紅外熱像儀來幫忙，今天小菲就通過一則案例講述下菲力爾紅外熱像儀在供暖系統中的應用！

Valerio Di Stefano是一名意大利工程師和設計師，專門從事能源管理和熱成像，在輻射供暖系統方面有多年的經驗。他最近購買了一臺FLIR E8紅外熱像儀，主要用于對輻射系統和建筑物進行能源審計。

檢測隱藏缺陷

“近年來，輻射系統變得非常流行，特別是在新的住宅建筑中”Valerio Di Stefano說。然而，有時運行正常的系統也會有隱藏的缺陷，比如熨平板底板的制作方法、管道的鋪設方式、能源運輸等存在問題。慶幸的是，這些問題都可以通過FLIR E8快速檢測到。

熱像儀清晰顯示輻射供暖系統的地下管網

“通常情況下，如果沒有紅外熱像儀，你需要通過觀察水泵，并從中推斷出地下發生的情況。但有了紅外熱像儀，您可以立即查看整個地板供暖系統，這要歸功于該系統釋放的熱量?！?

地暖鋪設的應用與選擇

關于是否在固定家具下安裝地下供暖系統，有一些爭論。反對這樣做的理由是：地板上的熱量會導致廚房設備“出汗”，這意味著它們會收集冷凝水；在固定家具下面安裝地暖理由很多：首先，在房間布局尚未確定的情況下，在整個房間內安裝地暖是最佳的選擇。

不管怎樣，家具下輻射系統或其他障礙物的存在都增加了系統在啟動和關閉過程中的慣性，并不能真正幫助控制房間的溫度。事實上，它為熱量流向障礙物所占據的區域制造了一個障礙物，這個障礙物顯然在能源方面是有成本的。

家具或其他障礙物后面的輻射系統基本上增加了系統在啟動和關閉期間的慣性。Sp1溫度23.8°C，Sp2溫度19.3°C，Sp3溫度22.2°C

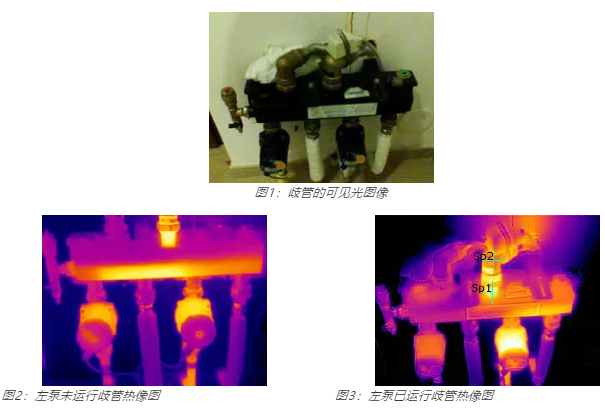

圖1/2/3顯示了一個歧管，它為輻射供暖系統提供循環泵。Sp1點和Sp2點實際上幾乎處于相同的溫度，但設置相同的發射率值會導致錯誤的結論。實際上，Sp1已經應用了電子膠帶，它的發射率非常接近儀器設定的值。

啟動期間的輻射電路

上圖顯示了啟動過程中的輻射電路，將熱圖像和視覺圖像進行數字融合。對穿過管道的偽正交直線Li1、Li2和Li3進行了剖面分析。在右側，直線Li2顯示的是一個較冷、不均勻的區域，應進一步調查，因為這可能意味著熨平板的厚度或用于飾面的粘合劑發生變化。綠色的Li4線強調了這種不應該沿著幾分米長的管道發生的熱變化。

最終選擇FLIR E8

Valerio Di Stefano一直在使用FLIR E8紅外熱像儀檢查地板供暖系統。他說：“2013年，我在一個紅外培訓中心（ITC）的課程中真正發現了熱成像的魅力。我評估了不同的熱像儀型號，但最終我選擇了FLIR E8，因為這一款提供了非常好的性價比，以及緊湊型包裝中提供了實用功能。”

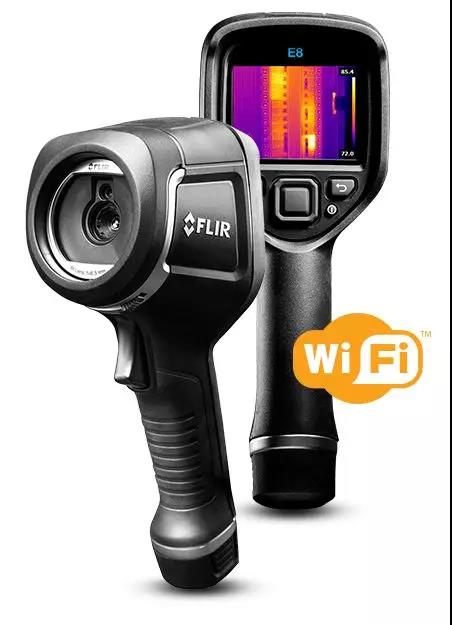

目前升級款FLIR E8-XT搭載76,800（320×240）像素的紅外探測器，可以自動調焦和免調焦，可通過清晰的屏幕上導航，訪問測量工具和設置。FLIR MSX®圖像增強技術提供出色的紅外成像細節，而內置Wi-Fi功能則使用戶能夠快速連接至FLIR Tools®移動應用程序，隨時隨地分享圖像和發送報告。

Valerio Di Stefano：FLIR E8推動了我的業務向前發展，幫助我贏得了更多的項目。

“FLIR E8提供給我優秀的圖像細節，我可以將它用于各種應用，除了地板加熱檢測，還可以用于太陽能電池板檢測等。無論如何，FLIR E8推動了我的業務發展，幫助我贏得了更多的項目?！?
