ITECH第一款雙極性電源IT64002015年上市后，即得到廣泛好評。作為一款雙極性電源/電池模擬器，IT6400特有的雙極性電壓/電流輸出，可用作雙極電源或雙極電子負載，廣泛應用在便攜式電池供電產品、移動電源、LED、IC半導體、物聯網等測試領域。一轉眼4年過去，一起來盤點IT6400經典應用案例。

01 電池測試——鋰電池充放電循環測試

鋰離子電池的充電過程為先恒流充電，到接近終止電壓時改為恒壓充電，且要保證終止電壓精度在1％之內。放電測試則需要電池在不同的溫度下進行，記錄電池的容量。

測試產品：可穿戴環形手表

測試儀器：IT6412雙通道雙極性直流電源

測試方法：lT6412可同時進行充放電，可觀測電池的電壓、電流和電池已充電容量，面板顯示相應曲線。

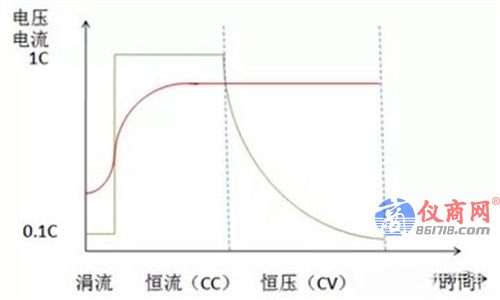

鋰離子電池充放電循環測試特性見圖所示

IT6400適用于電池供電的智能硬件設備的測試，包括電池充電、電池放電、電池模擬三種模式。為此可用IT6400系列可編程直流電源替代電池，為智能設備供電，通過電池模擬功能來模擬電池的輸出特性，測試待測物的待機能力，或者測試充電器的充電能力。

02  汽車電子測試——汽車安全氣囊的振動（復合溫度）測試

振動（復合溫度）試驗是去模擬運輸過程中或者汽車行駛在不同道路狀況下對于安全氣囊的振動疲勞破壞，更客觀評價安全氣囊在溫濕度和振動復合環境下的適應能力。對此國標中要求，模擬工作狀態加載脈沖電流100mA/10ms--0A/190ms，一個周期為200ms。因為電流較小，且最短位置脈沖時間為10ms，因此普通的直流電源無法實現如此快速精準的測試。

測試產品：安全氣囊

測試儀器：IT6400，上升時間最快可達150us，高達1nA的解析度

測試方法：IT6400在正負極短路狀態下，可按照標準參數編輯：

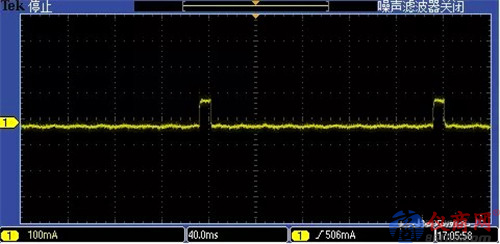

100mA/10ms--0A/190ms，輕松模擬振動測試，并可做循環試驗，測試波形如下。

如上可見，IT6400無論從精度還是爬升速度上，均能很好的匹配國標中的指標要求。安全氣囊從觸發，到充氣膨脹，再到駕駛員頭部陷入氣囊，直至氣囊被壓扁的全過程不超過110ms。

03 醫療器械量測-心率測試器

要能長時間使用這些便攜式醫療設備除了電池容量要夠大外，最根本就是設備本身能夠省電，也就是目前各廠商在產品測試量測上面臨最大的問題-功耗量測。

測試產品：心率測試器

測試儀器：IT6412，電流顯示分辨率可達100nA，動態響應時間小于20 us。

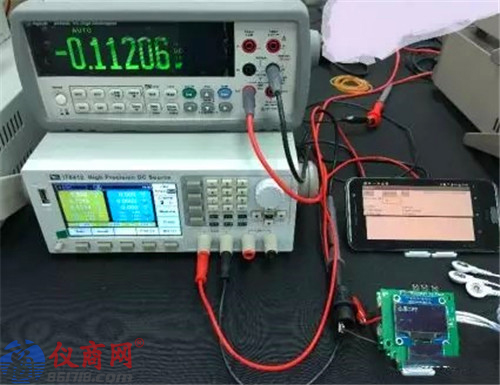

測試方法：由于客戶測試的心率測試模塊可以外接藍牙做及時監控記錄，因此使用精密電源IT6412供電，串接一臺高精度電表做為電流量測比對，以此來量測關機泄漏電流與待機功耗，工作電流與功耗等參數指標。

04 電子器件測試——磁保持繼電器測試

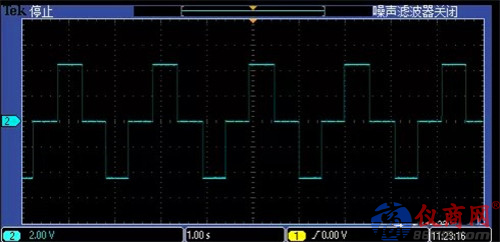

磁保持繼電器的老化測試，就是重復讓產品斷開和閉合，進行老化測試。脈沖波形：+4.5V,500ms→0V,500ms→-4.5V,500ms→0V,500ms。測試磁保持繼電器的吸合電壓和釋放電壓。一般采用步進增大或者減小電壓值的方法去測試。

測試產品：直流電壓供電的磁保持繼電器

測試儀器：IT6400

測試方法：用IT6400 list模式編輯電壓上升階梯波形：1V為初始值，0.1V,100ms進行升壓，直至產品動作；再以-1V為初始值，-0.1V,100ms進行升壓，直至產品動作。可采用IT6400面板操作或者IT9000上位機軟件測試。
