在雷達、導航、電子對抗等領域中，均需要大功率放大器作為激勵輸出，并且絕大多數放大器的輸出為脈沖調制信號。在放大器的研制、生產中，需要對輸出脈沖調制信號的指標進行測試，以確認是否滿足指標要求。2438微波功率計具有脈沖調制信號各種參數的測量功能，可以很好的滿足用戶測試需求。
本文針對用戶需要同時測試脈沖調制信號的波形、頂降和脈沖功率，詳細講述一下如何設置2438功率計，進行脈沖調制信號的波形、頂降和脈沖功率的測試。

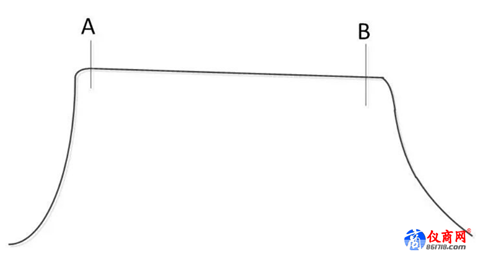

圖1 脈沖定義示意圖
如圖1所示為一個脈沖信號，A點位置為脈沖起始位置的10%，B點位置為脈沖起始位置的90%。在本文中用戶定義的頂降為A點功率減去B點功率，脈沖功率為A、B兩點之間功率的平均值。
下面以載波信號頻率3GHz、脈沖寬度200us、脈沖周期2ms、信號源脈沖功率+11dBm為例，使用2438PB+81702D，詳細講述一下具體的使用過程。
具體步驟如下：
（1）首先按照上述要求設置信號源。
（2）將81702D功率探頭通過12芯電纜接到2438PB功率計的A通道，將81702D功率探頭接到信號源的射頻輸出端口；開機預熱10分鐘。
（3）預置2438PB功率計，進行“校零+校準”操作，并設置載波信號頻率。
具體操作步驟為：
1） 多按幾次【返回】鍵，將2438PB的顯示界面返回到最頂層界面；
2） 按[預置]鍵，在預置狀態選擇界面中選中“Default”，并按[確認]鍵，將2438PB復位到默認狀態；
3） 按【校準】>[通道A]>[校零+校準]，完成“校零+校準”操作；
4） 按【頻率】>[通道A頻率]>[3GHz]，完成載波頻率設置；
（4）將脈沖包絡波形顯示出來。
具體操作步驟為：
1） 按【菜單】>[顯示]>[顯示類型]>[跡線A]；
2） 按【通道】>[通道A]>[跡線控制]>[跡線設置]>[觸發位置]，將觸發位置改為“中”；按[水平刻度]，“50us”，將水平刻度改為50us/div，如圖2所示，在窗口上半部分顯示的為脈沖信號的波形。

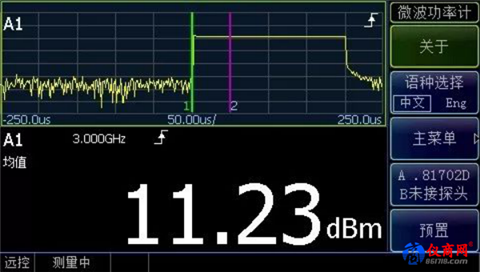

圖2 波形顯示圖
（4）將窗口下半部分為2個小的窗口。
具體操作步驟為：
1）按2438PB面板的【↓】鍵，選中窗口下半部分，選中后窗口下半部分的底色為深藍色；
2）按【菜單】>[顯示]>[顯示類型]>[雙數值]，將窗口下半部分分為2個小的數值顯示窗口；

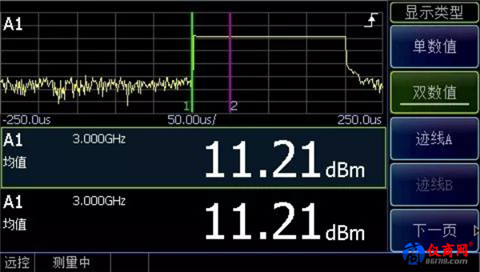

圖4 窗口下半部分為2個數值顯示窗口
（4）將第一個小窗口顯示為脈沖功率。
具體操作步驟為：
1）按【通道】>[門設置]>[門編號 1]，選擇第“1”個門測量脈沖功率；
2）按[起始時間]，設置“起始時間”為10us；
3）按[長度]，設置“長度”為180us；
4）按【菜單】>[測量]>[數據輸入]>[通道A]，選擇當前小窗口的通道為“通道A”；
5）按[測量門]，設置“1”，選擇當前“測量門”為“門1”；
6）按[測量類型]>[平均功率]，設置測量類型為“門 1”內所有采樣點的平均功率；

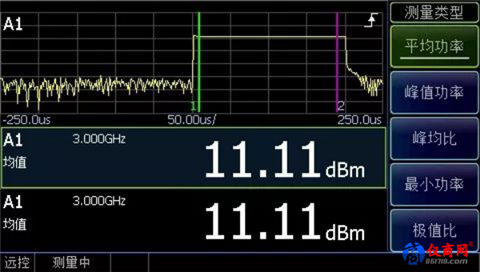

圖5 第一個小窗口顯示脈沖功率
按照上述步驟1）~6）設置，在第一個小窗口內顯示的是脈沖10%~90%內的平均功率，在第一個小窗口左側有“A1 均值”標識，說明計算結果為“門1”內的平均值；
（5）將第二個小窗口顯示為頂降測量值。
按照用戶定義，頂降為“脈沖10%處的功率值”—“脈沖90%處的功率值”。在此采用2個門來計算，用“門2”測量“脈沖10%處的功率值”，用“門3”測量“脈沖10%處的功率值”，“頂降”=“門2的平均功率”—“門3的平均功率”。
具體操作步驟為：
1）按2438PB面板的【↓】鍵，選中第二個小窗口；
2）按【通道】>[門設置]>[門編號 2]，選擇“門2”；
3）按[起始時間]，設置“10us”，按[長度]，設置“0us”；
4）按[門編號 3]，選擇“門3”；
5）按[起始時間]，設置“190us”，按[長度]，設置“0us”；
6）按【菜單】>[測量]>[數據輸入]>[功能 組合]，選擇“組合功能”；
7）按[測量門 2]，按[測量類型]>[平均功率]，選擇當前組合功能的第1個數據輸入為“門2” 的平均功率；
8）按[數據輸入2]>[測量門3]，按[測量類型]>[平均功率]，選擇當前組合功能的第2個數據輸入為“門3” 的平均功率；
9）按[組合形式]，選擇“比值”，得到脈沖頂降，即為“門2”處的功率—“門3”處的功率。

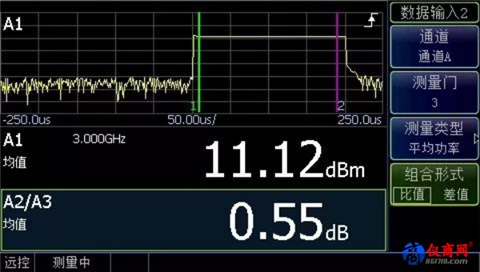

圖6 第2個小窗口顯示頂降
說明：在第2個小窗口左側有“A2/A3 均值”標識，說明第2個小窗口測量結果為“門2”處功率值與“門3”處功率值的比值，“比值”是單位為“mW”下的比值，換算成dBm，則為“門2處dBm”/“門3處dBm”，得到結果為dB。
（6）按照步驟（1）~（5），可以同時顯示脈沖波形、脈沖功率、頂降，設置完成之后，按【菜單】>[系統]>[存儲/調用]，選擇一個狀態，按[存儲]，將設置存儲下來。如果當前設置狀態未發生改變，2438關機重啟之后，設置狀態持續保持，如果狀態有所修改，則需要按[調用]，將存儲的狀態調用出來。（本文由 中電儀器李金山 供稿）
