應用：超級電容測試，電容規格：166F，42V

測試條件：CVH：40V  CVL:10V  Iset:±30A  電流速率：60A/ms

IT6000C系列雙向可編程直流電源將雙極性電源和回饋式負載集于一體，既能實現source功能，提供功率，也能實現sink功能，吸收功率。在source狀態，IT6000C給電容充電；當電容放電時，IT6000C可切換到sink模式，吸收電容釋放的能量。

一、雙向電流無縫切換

CC優先高速

CC優先低速

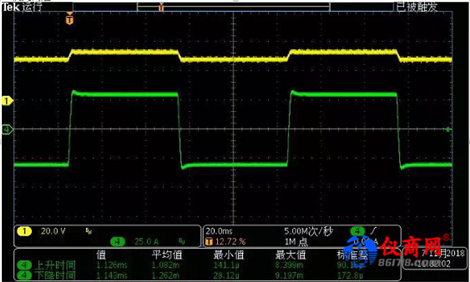

上圖是實測雙向電流切換波形。

實驗結論：電流從正到負為無縫切換，可理解為切換時間為0。

當CC優先選擇高速時，會有一個持續1ms的過沖（圖一），客戶可以根據實際的測試需求，選擇CC優先的高速/低速，如上測試當選擇CC優先低速時，就可以平滑渡過過沖階段。

二、IT6000C如何實現無縫切換？

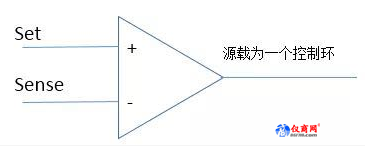

IT6000C不同于傳統的源載一體機，采用最新的控制原理，將源和載的控制合為一體，采用數字環控制方式。其中從采樣      比較      輸出都是同一環路控制，故可以做到無縫切換。請參照如下簡圖：

傳統的源載控制方式：源和載為獨立的控制環，因此后級需要再將源控制環的輸出結果和載控制環的輸出結果比較，比如滿足一個delta值，則切換到載的工作模式，或切換到源的控制模式，因此存在切換時間的概念，而IT6000C不存在此問題，為標準的無縫切換。

IT6000C系列簡述

IT6000C系列是一款集雙極性電源和回饋式負載功能特性于一體的雙向可編程直流電源，既能實現source的功能，提供功率；又具備sink能力，不但可以吸收功率還能將消耗的能量清潔的返回至電網，具有標準的雙象限功能。IT6000C全系列提供7個電壓等級，最高可至2250V。利用主從模式支持并聯，主動均流，功率最大可擴展至1.152MW。內置函數發生器，可以自由的產生任意波形，并通過USB接口導入LIST文件生成波形。具有高可靠性，高效的設置功能和安全特性，豐富的測量功能使IT6000C系列廣泛應用于汽車電子、綠色能源、高速測試、大功率測試等多個方面，是一款功能全面、性能優異、適用廣泛的直流電源。
