常規電源只能為負載提供一個正向的輸出電壓和電流，即工作在第一象限。也有一些應用，特意將輸出反接，作為一個負向電源靜態地工作在第三象限。但常規電源既不能工作在第二象限作為負電源的可調負載，也不能工作于第四象限對電池進行放電測試等。

極少數的一些雙象限電源雖然可以在正負電流間切換，但中間會存在短暫的跳變和不連貫現象等。艾德克斯IT6500C系列是一款大功率高精度的直流電源即可在電流的正負快速無縫切換，實現電流雙象限工作。本文將詳細敘述IT6500C系列電源電壓正負切換功能。

IT6500C系列電源電壓正負切換功能

IT6500C系列電源除具有雙象限電流功能外，在一定條件下，還具有電壓正負切換功能，其實現方式如下：

電壓（voltage）作為電勢差或電位差，是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。其大小等于單位正電荷因受電場力作用從A點移動到B點所做的功，電壓的正方向規定為從高電位指向低電位的方向。

通常意義上電壓幅值的大小，主要取決于高電位與低電位的壓差。正負的電壓產生主要取決于參考點的不同，當參考點即負極為低電位，正極為高電位時產生正電壓，當參考點為高電位，正極為低電位時產生負電壓。

如前文所述，負電壓的產生主要取決于參考點及參考點的電位。

將電源A和電源B以電源的負極為公共端進行串聯，串聯后將b端點選定為參考地，將a端點選定為輸出正極，實際工作時：

1 將電源A設定輸出10V，電源B設定3V，實際ab端電壓為7V

2 將電源A設定輸出10V，電源B設定20V，實際ab端電壓為-10V

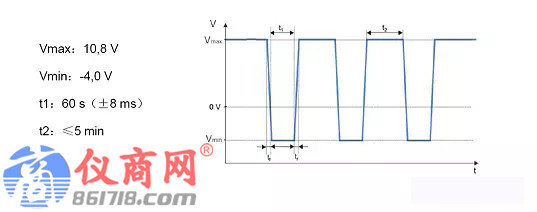

IT6500C系列電源自身具備輸出波形編輯功能（LIST功能），最大可編輯100步，利用電源串聯結合IT6500C LIST功能可實現正負電壓的連續切換如下圖波形所示，從而滿足電壓雙象限的工作。

電源工作時我們將輸出端等效成二極管，由于二極管的反相特性，普通電源在做逆向串聯時，當輸出正電壓時回路電流被電源B截止，當輸出負電壓是回路電流被電源A截止，因此造成此種串聯方式僅能提供正負電壓信號，而無驅動或帶載能力。

針對這一問題，在使用IT6500C電源進行該種組合應用時，由于IT6500C電源具備內置負載見下圖（每個電源模塊具備150W內置負載），當兩臺電源進行逆向串聯時，被二極管截止的電流可以通過內置負載實現電流回路的導通，且由于AB電源本身CV模式下電壓的鉗制作用，可以保證串聯后輸出電壓可控。當搭配功率耗散器使用時（單模塊3KW）可滿足更大電流的通過能力，可完成正負電壓，正負電流的靈活切換，從而實現四象限輸出。
