按照高電壓試驗規范，在高電壓試驗現場，都需要觀測設備和試品。以前在控制室人工進行。隨著智能監測機器人問世，在高電壓試驗現場，監測沖擊試驗的閃絡、工頻耐壓放電、局放、電暈和其他異常情況，成為可能。本文介紹一種智能監測機器人，用于人不能存在的場所；在高電壓試驗現場，它能監測沖擊試驗的閃絡、工頻耐壓放電、局放、電暈和其他異常情況；不僅準確判定試驗結果；而且有效的保證設備安全。

1、高電壓試驗現場監測的要求

在高電壓試驗現場，常出現沖擊試驗的閃絡、工頻耐壓放電、局放、電暈和其他異常情況。監測上述現象，不僅關系判定試驗結果；還影響人生和設奮安全。在實驗室有高電壓大電流的發生裝置。人只能在控制室，覌測試品試驗，不可能進入試驗現場。智能監測機器人可用于高電壓試驗現場，監測沖擊試驗的閃絡、工頻耐壓放電、局放、電暈和其他異常情況，準確判定試驗結果；而且有效的保證設備安全。

高電壓試驗現場監測的技術參數

（1）紫外技術參數

響應波長：          240～280nm

紫外光濾光技術：         全日盲100%濾掉太陽光

紫外光像增強技術:  　　　電暈光斑真實、無陰影

最小紫外光靈敏度：       3×10-18W/cm2

電暈探測靈敏度：         2PC

紫外光增益:   　　　　　 增益可手動、自動調節

紫外光聚焦方式：         自動

紫外光聚焦距離：         0.5m～無窮遠

（2）紅外技術參數

分辨率：                  384×288

輸出制式：                 NTSC

工作波段：                 8μm～14μm

測溫范圍：                 -20℃～300℃(可擴展至2000℃)

測溫精度：                 ±2%

溫度分辨率：              ≤0.06℃(在30℃)

空間分辨率：              1.3mrad

焦距范圍：                 0.5m～∞

場頻：                     50Hz/60Hz

光圈，焦距：              電動

數字輸出：                 14位

（3）可見光技術參數

可見光靈敏度:            ≤0.1 Lux

可見光視頻制式：         PAL

可見光聚焦方式：         自動

可見光聚焦距離：         0. 5m～無窮遠

可見光曝光控制：         自動

可見光增益控制：         自動

2、智能監測機器人的應用案例總體結構

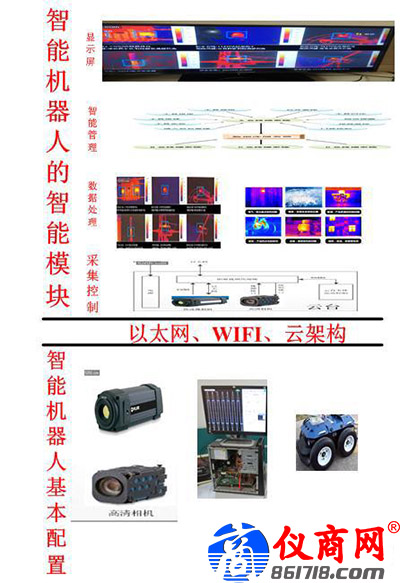

智能監測機器人的應用案例總體結構如圖1所示。

圖1  智能監測機器人的應用案例總體結構

由圖1可知：智能監測機器人應用案例的總體結構基本配置為高清相機、熱像儀、智能終端和運動機器人；智能監測機器人的總體結構智能模塊為采集控制、數據處理、智能管理和顯示屏。

3、智能監測機器人的熱成像工作原理

智能監測機器人的熱成像工作原理如圖2。

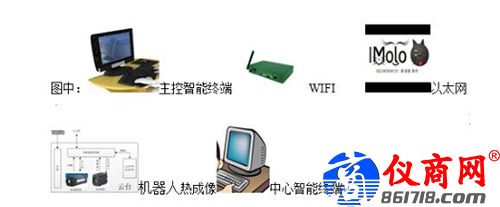

圖2 智能監測機器人的熱成像工作原理

熱成像工作原理：通過以太網與機器人主控電腦連接，主控制器通過網絡對紅外熱成像、高清相機和云臺運動進行控制。熱成像輸出CVBS模擬視頻和高清相機數字視頻通過視頻壓縮板進行H264編碼壓縮，再傳輸?shù)街骺仉娔X。熱成像測溫?cái)?shù)據通過以太網接穿透視頻壓縮板直達主控制器，向主控制器提供每秒多幀的全屏測溫?cái)?shù)據、最高最低溫信息，同時也根據被測溫設備特性從主控制獲取輻射率、距離、區域信息等，結合機器人的精確預置位能力，可以有效保證測溫的準確性和多次測溫?cái)?shù)據的數據可對比性。

熱成像數據與其他傳感器采集而來的數據互相整合兼容尤為關鍵；“FLIR的數據可以與機器人系統軟件實現有效兼容，這是成功的關鍵因素。”FLIR紅外熱像儀被安裝于機器人上、軌道上、固定支架上，與高清可見相機、高靈敏音頻采集設備、WiFi等設備完美協同動作，以±2℃或2%讀數的精確測溫結果保障每處電力設備現象+進行移動檢測和缺陷診斷分析，及時發現設備潛在缺陷并發出預警的安全運作。

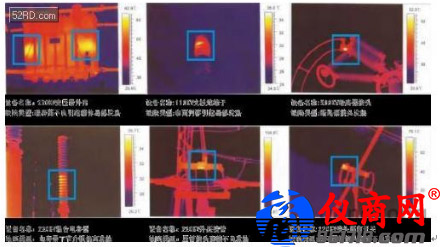

圖3 熱成像輸出CVBS模擬視頻圖

除此以外，在智能監測機器人上安裝FLIR熱像儀，還可以提高系統的安全可靠性。FLIR熱像儀將日常巡視、夜間紅外巡視、重點設備巡視和特殊巡視相結合，利用多傳感信息融合定位技術，結合電子地圖與路徑規劃完成整個機器人運動導航，準確獲取設備狀態和表計信息，提高視頻分析的精度和可靠性。

4、智能監測機器人應用案例的電磁兼容

4.1) 高電壓試驗的干擾源

弱電儀器鄰近的條件下工作，存在著嚴重的 “電磁兼容(EMC”問題。電磁兼容是指電子沒備在它所處電磁環境中能令人滿意地工作。作為干擾源只具有可允許的干擾發射能力；作為感受器時，對于干擾具有可允許的敏感度。在高電測量條件下，在現場有高電壓大電流的各種電氣設備和導線；在實驗室有高電壓大電流的發生裝置。弱電儀器在上述條件下工作，最嚴重的狀況是弱電儀器由于地電位升高而引起“反擊”或由于強電磁干擾造成個別關鍵元件損壞，以致弱電儀器無法正常工作；較為嚴重的狀況是弱電儀器由于地電位升高而引起“反擊”或由于強電磁干擾影晌，以致弱電儀器記錄信號嚴重失真。

電磁干擾源：

1.由于測量用的射頻同軸電纜外皮中通過瞬態電流引起的干擾；

2.間隙放電時產生的空間電磁輻射；

3. 弱電儀器電源線引入的干擾。

為弱電儀，建一個小屏蔽室或屏蔽盒。它們用金屬板焊成，或網雙層屏蔽網構成。

4.2)智能監測機器人要抗干擾

高電壓試驗抗干擾綜合措施原理圖如圖4。

圖4　高電壓試驗抗干擾綜合措施原理圖

4.3 )智能監測機器人的工藝結構和抗干擾綜合措施如圖5。

圖5 智能監測機器人的工藝結構和抗干擾綜合措施

5、智能監測機器人應用案例的工作過程

智能監測機器人應用案例的工作過程如圖6。

圖6 智能監測機器人應用案例的工作過程

高電壓試驗大廳試驗信息，傳送到控制室智能終端，再到傳送檢測中心智能終端，最后將其結果顯示在子屏上。

用于高電壓試驗大廳監測的機器人如圖7

圖7　智能監測機器人

傳送到高電壓試驗大廳控制室智能終端的CVBS模擬視頻

傳送到檢測中心智能終端的CVBS模擬視頻圖如圖8

圖8 檢測中心智能終端的CVBS模擬視頻圖

最后，將監測的結果，CVBS模擬視頻圖顯示在子屏上如圖10。

圖9 電子屏上顯示CVBS模擬視頻圖
