橫河示波器一直以設計精巧，質量穩定著稱，深受廣大用戶喜愛。早在2002年，橫河就推出了世界第一臺8ch示波器；2012年，推出了DLM4000系列8ch示波器，當時還是世界上唯一的8ch示波器；如今橫河繼續保持先行者的勇氣，經過細心打磨，今年推出了全新的DLM5000系列示波器。
更多靈活通道
1、8路模擬通道多至32 bit邏i輸入、
2、2臺同步功能“DLMsync”靈活配置通道數
3、引進4通道機型,可以實現“8+8=16”,“8+4=12”, “4+4=8”
更直觀，更順暢的操作性
1、除旋鈕與按鈕外，新追加采用了觸摸屏操作，更加直觀
2、USB 3.0接口實現高速傳輸至PC以進一步分析
測量性能
1、350MHz/500MHz帶寬，2.5GS/s
2、最大500 Mpoints長存儲
3、整體性能改善，如低殘留噪聲，更準確的觸發。
其它性能，提高測量效率
1、梳理橫河原有的“歷史功能”、串行總線分析“串行總線自動設置”、“實時帶寬濾波器”、“周期參數測量”、靈活的“用戶自定義計算”等獨特功能。
2、專用操作系統，啟動時間短，穩定可靠。
3、占地面積小。輕巧便攜。

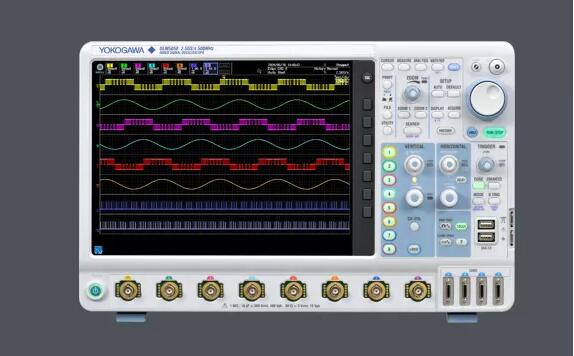

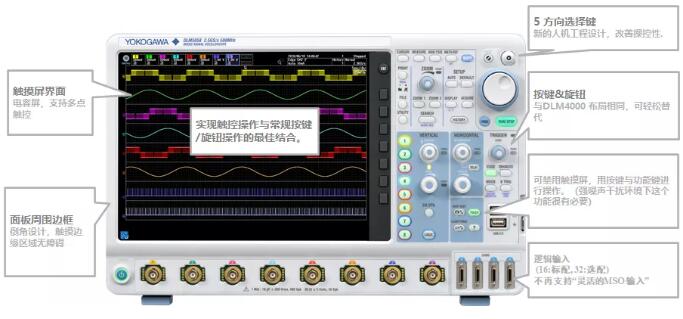

前面板外觀及觸摸屏
基于DLM4000的觸摸屏，改善了操控性和其他性能。
屏幕升級為大尺寸觸摸屏，操作更加方便。時間軸，量程與縮放可像平板手機電腦一樣，兩根手指開合控制。縮放窗口的位置與光標也可以用手指直接進行拖曳。測量項目 文件名 等對話框，可以直接用手指點選，非常方便。菜單與對話框透明顯示(透視)功能，在設置條件的同時也能夠查看測量的波形現狀。打開運算通道時，會出現一個運算通道設置按鈕，無需復雜菜單操作，直接點選即可對運算通道進行設置。這兩個都是全新的功能。
觸摸屏操作
●直觀的波形操作
- Time/div 手指捏合/擴開實現
- V/div, 垂直位置, V-縮放與位置
- 光標與縮放位置可拖曳
- 縮放比例也可手指捏合/擴開實現
- 觸發電平/ 觸發位置可拖曳
●設置操作更簡單
- 菜單選擇/測量項目選擇/文件名輸入/對話框條件設置

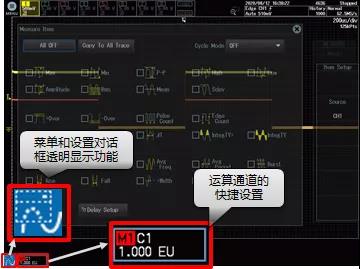

- 菜單和設置對話框透明顯示功能
■ 設置的同時可以查看測量波形
- 運算通道的快捷設置
■ 當打開運算通道時，專用按鈕就會出現，你可以直接點擊它進入設置菜單。
DLM5000的增強特性
與上一代產品DLM4000及DLM3000和DLM2000相比，DLM5000的魅力除了顏值能打，還在于靈魂的萬里挑一。
全新設計的模擬電路
模擬前端，采集系統，觸發電路，CPU平臺…大多數重要部件都經過全新設計以滿足當今的測試需求。

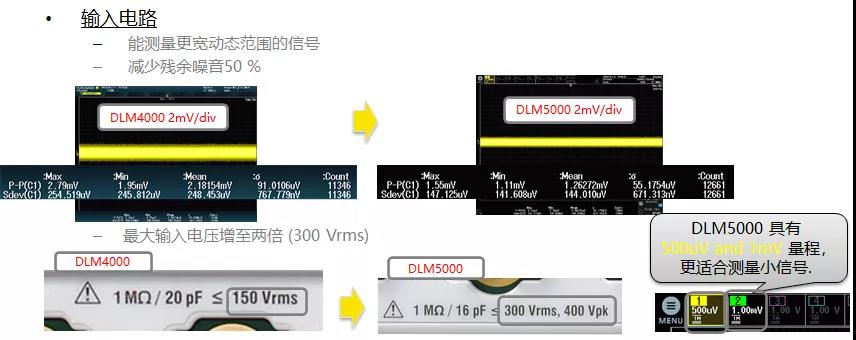

將直接輸入的電壓量程增至300Vrms，減少了殘余噪聲至原來的50%，因此可以設置500uV與1mV/div的更小量程，從而使DLM5000示波器可以測量更寬動態范圍的信號。
數字觸發電路
能輕易捕捉到更大范圍變化的信號
引入數字觸發器，顯著降低了觸發誤差/抖動。

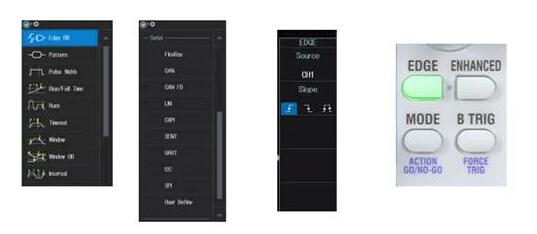

支持新的觸發類型(異常: Runt, Rise/Fall time, 總線: CXPI, Both edge)
采集/波形更新

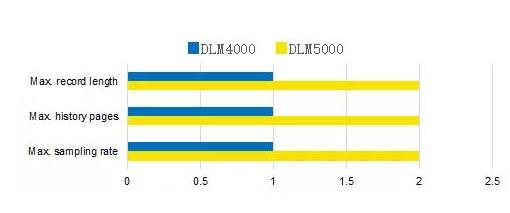

采樣率提升了一倍，所有通道都 2.5GS/s采樣，繼承并發揚了橫河長存儲的優良傳統，存儲深度可達500M點，歷史存儲屏幕數也相應提升到10萬屏。
DLM5000可以實現更快的校準響應和順暢的PC控制。
– x2長存儲(500Mpts), x2歷史存儲屏數(100k)
– x2快速采樣(2.5GS/s for all ch), x3顯示更新(40k/s/ch @1.25kPts)
數據保存/傳輸
內部存儲區可擴展至64G，是“前任”的8倍，文件保存速度是提升10倍，使用USB3.0技術，傳輸速度也是“前任”的10倍。
- x8倍內部存儲器容量（64GB，SSD）
- x10倍保存速度（internal SSD）
- x10倍傳輸速度（USB3.0）
DLM5000的用武之地
汽車電子與嵌入式系統的混合信號測量
隨著ADAS(高級駕駛輔助系統)需求的增加，系統變得越來越復雜，ECU、傳感器和執行器的數量不斷增加。而觀測傳感器和執行器，不僅要測試模擬波形，還要檢查車輛串行總線上的數據。在這種情況下，需要同時觀察4個以上通道信號的波形測量儀器。DLM5000可以解決燃眉之急。
評估開/關機時序
FPGA等高性能器件對電源質量要求嚴格且需要相當數量的電源供電。
例如在FPGA中，有很多供電系統，包括核心供電電壓，各組與外圍電路接口的電源，以及用于高速串行通信接口的電源。
通常，每一種電源設備的通電順序和上升到電壓的時間都有規定，因此不僅要檢查時間，而且要檢查波形質量與重復性。能夠反復進行模擬多通道測量的波形儀器是必不可少的。
多電平逆變器的解決方案
多電平逆變器對輸入直流電壓進行分壓，并對輸出電壓進行多電平控制。由于這種分壓是用開關元件進行的，所以與傳統逆變器相比，開關元件的數量會增加，測點的數量也會增加。很可能需要同時測量8個或更多的通道。

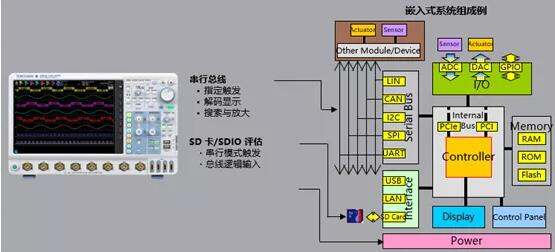

嵌入式系統的總線分析
串行總線在今天的數字設計中非常普遍了，被用于各種目的，從板載芯片到芯片通信，從CPU到外圍控制，以及遠程傳感器數據傳輸和控制在嵌入式系統。
工程師面臨著復雜的測試困難：一個系統運行多個串行總線；串行總線解碼設置復雜；沒有足夠的通道參與解碼。
對此，DLM5000可以提供有力支持：8模擬/32-bits邏輯通道，可同時測量多種信號，同時分析4組總線；它的自動設置功能，支持自動分析輸入信號和復雜參數，如比特率和閾值水平。

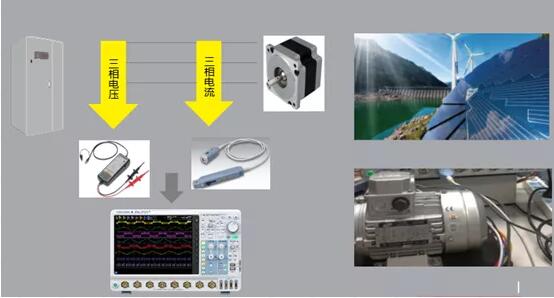

三相電機與逆變器
3相電壓與3相電流的測試，需要6ch以上的示波器；需要同時測量控制信號；需要分析PWM 電壓波形；過程測試需要長期、高速采集波形。
DLM5000的8路模擬, 32-bits邏輯同時測量多路復合信號；濾波r、周期統計與電源分析功能；最大500MW長存儲，全通道2.5Gs/S采樣。這些特性使得DLM5000可以有效滿足此類測試需求。
