4月9日，英國比克科技(Pico Technology)推出PicoScope 9404 SXRTO(新一代采樣器擴展實時示波器)。9404型號具有四個5 GHz模擬帶寬、12位ADC、每個通道支持高達500 MS/s的實時采樣和1 TS/s (1 ps)的等效時間采樣。無論是垂直電壓分辨率，還是時間分辨率規格都是高性能寬帶示波器的特性。

寬帶輸入以及高時間分辨率和電壓分辨率可顯示和精確測量快達70 ps的切換、時鐘性能和千兆比特速率信號的眼圖分析。小于2 ps RMS的觸發抖動和5 GHz的內部觸發支持當今高速串行數據系統的容限分析和特征描述以及無線通信頻率的測量如應用廣泛的900MHz和2.4GHz等主要的無線通信頻率。

PicoScope 9404的SXRTO設備結構可大幅降低對于重復信號或時鐘相關應用所需要的寬帶時域采樣成本。Pico的RF業務開發經理Mark Ashcroft注意到，傳統實時示波器(RTO)中的主要成本來自于數據和內存帶寬。高速實時采樣需要的數據帶寬遠遠超過模擬系統帶寬，從而導致設備成本升高。幾乎所有RTO均使用ETS（隨機等效時間采樣）以便在出現重復信號時擴展采樣密度。Pico的SXRTO結構以更具成本效益的500 MS/s低速率進行實時采樣，而且它通過開發ETS技術使得采樣速率提升2000倍達到1 TS/s，從而獲得市場領先的采樣速率。許多高速信號都是重復性的，因此不需要昂貴的高實時采樣率。

與“采樣示波器”對比，ETS技術支持觸發和預觸發捕獲以及熟悉、方便和易用的實時示波器操作。Pico的SXRTO技術可在采樣速率等于和小于500 MS/s時無縫轉換到瞬態事件波形捕獲，并可在捕獲內存保存250,000個樣本（單個通道）；它對較慢系統信號的捕獲和調制包絡尤為有價值。

該基于USB控制的設備還提供有PicoSample 4軟件。觸摸兼容的GUI支持對設備的設置，并可以用戶喜歡的顯示尺寸和格式顯示波形、測量值和統計數據。其中包括對高分辨率顯示器和投影儀（如4K）的完全支持。最多可以使用四個獨立的可縮放視圖來查看波形的細節。

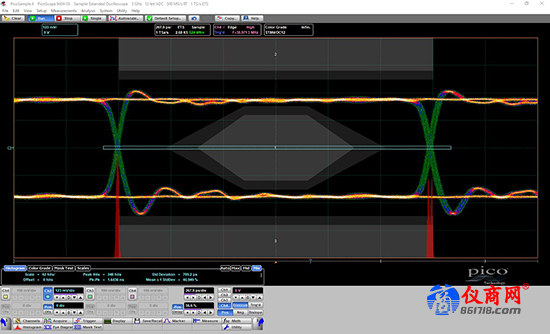

它還包括各種自動化和用戶可配置的信號完整性測量、數學分析、統計視圖和容限測試工具，可用于脈沖和時序性能、抖動、RZ和NRZ眼圖的驗證和趨勢分析。作為標準配置，它包括有PCIe、GB以太網和串行ATA等行業標準測試模板。

雖然大部分用戶在他們的工作場所將直接使用PicoSample 4軟件，但是對于OEM和各種定制應用，PicoScope 9404可以在ActiveX遠程控制下運行。提供的編程示例有Visual Basic (VB.NET)、MATLAB和LabVIEW語言，支持Windows COM界面標準的任何編程語言或標準，包括Javascript和C語言。

我們推薦將PicoConnect?900系列千兆比特和微波無源測試探頭與9404配合使用，可以為多樣化應用提供各種帶寬、耦合類型和衰減比選擇。PicoScope 9404具有一個有源SMA接口的新架構，該架構便于支持以后的各種配置和附件。
