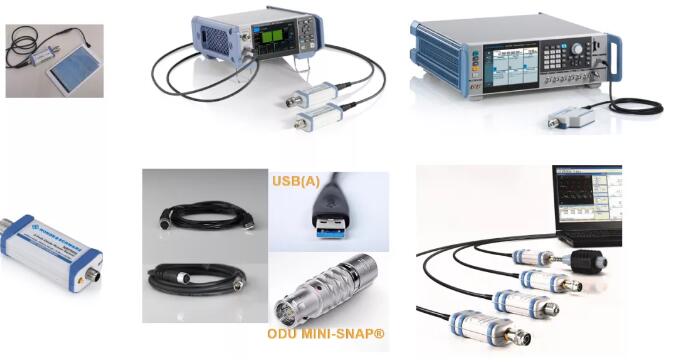

功率計發展到今天，USB功率探頭（功率傳感器）已成為主流功率計，探頭自身完成測試工作，通過USB連接控制器，控制器的功能是進行測試控制設置和數據計算顯示。R&S功率探頭的控制器可以是功率計主機，可以是帶有USB控制接口的頻譜儀、信號源、網絡分析儀和接收機等儀器，可以是計算機，也可以是平板電腦或手機。

這些靈活性和多樣性帶來了復雜性，本文開啟功率計使用的“傻瓜模式”，力求讓沒有功率計基礎和經驗的人測準信號功率。

應用場景

通用(Universal)探頭

適用于小功率測量的幾乎所有應用場合；

可測量所有類型信號的平均功率；

對于已知占空比的脈沖信號，可自動計算顯示峰值功率；

可測量TDD通信信號的時域脈沖內的平均功率；

工作頻率上限可達50GHz；

功率量程范圍-70dBm~23dBm；

通用探頭是多通道二極管探頭，均衡考慮精度、量程和速度。

熱電(Thermal)探頭

一般用于計量校準等追求最高電平測量精度的場合;

可測量所有類型信號的平均功率；

對于已知占空比的脈沖信號，可自動計算顯示峰值功率；

工作頻率上限可達110GHz；

功率量程范圍-35dBm~20dBm;

其優點工作頻率范圍大、精度高;

缺點量程動態范圍小，速度慢，僅能測試平均值。

寬帶(Wideband)峰值探頭

可測量所有信號平均功率和脈沖信號的峰值功率等脈沖參數；

特別適用于窄脈沖（脈寬<1ms）的測量;

通常采用Trace模式，顯示時域功率包絡曲線；

脈沖分析功能;

讀出升降沿時間、脈寬和周期等時間參數;

峰值、均值和脈內均值功率等參數。

工作頻率上限可達44GHz；

功率量程范圍-60dBm~20dBm;

其優點是可以測量脈沖信號功率曲線，直接分析脈沖參數；

缺點是噪聲大，精度略低。

使用方式

計算機軟件控制功率探頭

電腦預裝驅動和功率測量軟件

VISA(RS-VISA或NI-VISA)

R&S NRP-Toolkit

R&S powerviewer功率測量軟件

USB（Type A）接口探頭連接電腦，軟件左下角顯示探頭串號

ALT+S可以切換顯示設置面板setting panel

平均功率測量

Continues模式；

輸入信號頻率值Signal frequency；

探頭空載，設置面板中點擊Zero調零校準；

連接DUT，運行測試讀取功率值；

單位可選dBm,W,dBW,V,dBuV，選擇框位于數據顯示主窗口左下方;

如需顯示峰值，設置面板中勾選duty cycle，按照已知占空比輸入脈寬/周期百分比，數據顯示主窗口左下方顯示峰值功率計算值。

脈沖功率分析

Trace模式，必須寬帶峰值探頭；

輸入信號載波頻率值Signal frequency；

探頭空載，設置面板中點擊Zero調零校準；

設置面板中點擊Pulse,勾選全部measurement results；

設置面板中設置橫軸時間軸/div，使trace窗口中顯示大于一個完整周期的信號；

雙擊Trace窗口最大化，讀取pulse measurement中各項脈沖參數。

電平修正

僅當探頭串接衰減器或放大器時使用；

窗口右下方Level offset 輸入；

連衰減器時，offset等于衰減值；

連放大器時，offset等于負增益值。

使用方式

功率計主機R&S NRX

功率計主機R&S NRX既支持多個ODU mini-snap圓形接口，也支持多個USB-A接口的R&S功率探頭

連接探頭【Preset】

探頭空載【Zero】

平均功率測量

【Freq】輸入信號頻率值；

連接DUT直接讀數

脈沖功率分析

必須寬帶峰值探頭；

【Freq】輸入信號頻率值；

雙擊屏幕測試數值區進入Measurement Settings；

Measurement Type選擇Pulse analysis；

點擊進入曲線顯示區域；

點擊曲線下方列表區；

選擇期望測試的脈沖參數，如：脈寬、周期等時間(Time標簽)參數以及峰值、平均等功率(Power標簽)參數；

按ESC回退到顯示頁面讀數

電平修正

僅當探頭串接衰減器或放大器時使用；

雙擊屏幕測試數值區進入Measurement Settings；

Sensor Config>>Correction

連衰減器時，offset數值等于衰減值；

連放大器時，offset數值等于負增益值；

Offset state>>ON

（作者：陳峰）
