電流探頭測量實例和使用技巧

電流探頭的應用十分廣泛,其基本原理是流經導線的電流會在周圍產生磁場,電流探頭把磁場轉化成相應的電壓信號,通過和示波器配合,觀察對應的電流波形。廣泛應用于開關電源、馬達驅動器、電子整流計、LED 照明、新能源等領域。本文將講述常見的電流探頭的分類、原理、重要技術指標,并通過實例分析了解探頭之間的差別,讓大家能夠對探頭有個基本的了解。



一、電流探頭分成AC 電流探頭和AC/DC 電流探頭。

目前示波器上的電流探頭基本分成兩類:即AC 電流探頭和AC/DC 電流探頭,AC 電流探頭常見的是無源探頭,成本低,但不能處理直流分量;AC/DC 電流探頭通常是有源探頭,分為低頻探頭和高頻探頭,低頻探頭常見的帶寬在幾百KHZ 以下,高頻探頭帶寬一般在幾MHZ 以上。

二、電流探頭重要指標

2.1 精度

精度:是指電流到電壓轉換的精度。拿 AC/DC 電流嵌為例,一般開環系統的精度比較差一點,典型值在 3%左右;閉環系統的精度比較高,典型值在 1%左右。我們的高頻電流探頭的精度就是1%。

2.2 帶寬

帶寬:所有探頭都有帶寬。探頭的帶寬是指探頭響應導致輸出幅度下降到70.7%(-3 DB)的頻率,如圖5 所示。在選擇示波器和示波器探頭時,要認識到帶寬在許多方面影響著測量精度。在幅度測量中,隨著正弦波頻率接近帶寬極限,正弦波的幅度會變得日益衰減。在帶寬極限上,正弦波的幅度會作為實際幅度的70.7% 進行測量。因此,為實現最大的幅度測量精度,必需選擇帶寬比計劃測量的最高頻率波形高幾倍的示波器和探頭。這同樣適用于測量波形上升時間和下降時間。

波形轉換沿(如脈沖和方形波邊沿)是由高頻成分組成的。帶寬極限使這些高頻成分發生衰減,導致顯示的轉換慢于實際轉換速度。為精確地測量上升時間和下降時間,使用的測量系統必需使用擁有充足的帶寬,可以保持構成波形上升時間和下降時間的高頻率成份。最常見的情況下,使用測量系統的上升時間時,系統的上升時間一般應該比要測量的上升時間快4-5 倍。在開關電源領域,一般幾十MHZ 的帶寬就基本夠用了。我們的高頻電流探頭帶寬范圍為5MHZ-100MHZ。

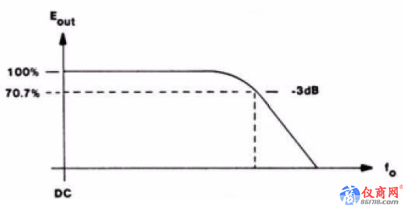

圖5 帶寬是正弦波的幅度下降70.7% (-3DB) 的響應曲線中的頻率


2.3 插入損耗

插入損耗:插入阻抗是從電流探頭的線圈(二級)轉換到被測的攜帶電流的導線中的阻抗。一般來說,電流探頭反射的阻抗值可以位于毫歐范圍內,對阻抗為25 歐姆及以上的電路影響不大。

2.4、電流額定值VS 頻率指標

電流探頭指標應包括幅度與頻率額定值下降關系曲線,這一曲線把磁芯飽和與提高的頻率關聯起來。頻率增加對磁芯飽和的影響在于,當波形頻率或幅度增加時,平均電流為零安培的波形幅度峰值會被削掉。

2.5、最大額定輸入電流

最大額定輸入電流:是指電流探頭可以接受、同時仍能實現規定性能的總電流(DC 加峰值AC)。在AC 電流測量中,必須根據頻率降低峰到峰額定值,以計算最大總輸入電流。

2.6、額定最大峰值脈沖電流

額定最大峰值脈沖電流:被測電流不應超過這一額定值,它考慮了磁芯飽和及可能損壞設備的次級電壓積累。最大額定峰值脈沖電流通常規定為安培秒乘積。

三、 電流探頭測量實例及說明

3.1 DC~低頻和 DC~高頻電流探頭實測對比

上面講了低頻嵌和高頻嵌的原理區別,現在來對比一下實測效果,低頻嵌CP8100L(100A/100KHZ),高頻嵌選擇CP0030A(30A/40MHZ)。

(1) 實測低頻信號(50HZ 電源線波形)對比

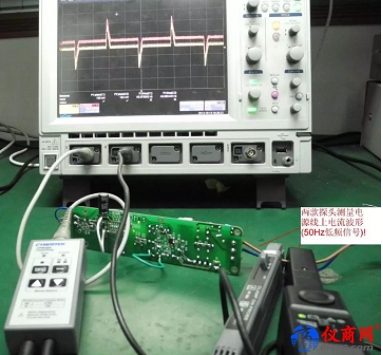

圖 6 電流嵌測量電源線上電流波形系統1 通道為 CP0030A,2 通道為 CP8100L

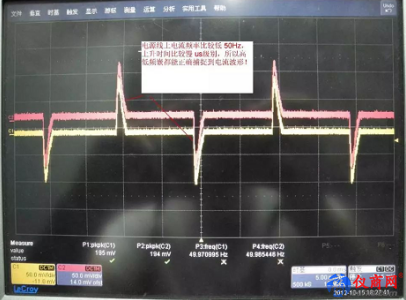

圖7 高低頻捕捉電源線上的電流波形從以上圖片分析,電流大小為1.95A 左右(因為探頭所在量程電流傳輸比為 0.1V/A,由于實測值為 195MV,經計算為 1.95A),頻率為 50HZ,兩款探頭實測非接近,也就是在測低頻信號時,看不出差別,都能夠準確的捕捉到電流波形。


實測開關電源 MOS 管 DS 極間電流對比

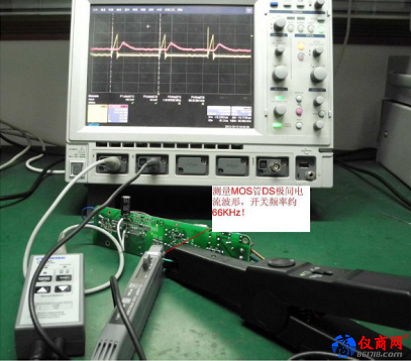

圖 8 測量 MOS 管 DS 極間電流波形系統

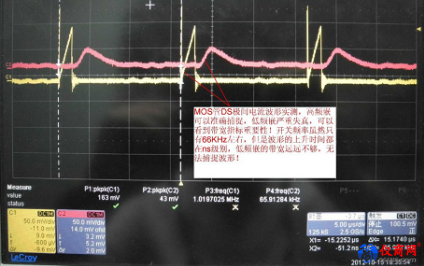

圖 9 黃色為高頻嵌(CP0030A)所測波形,紅色為低頻嵌(CP8100L)實測波形

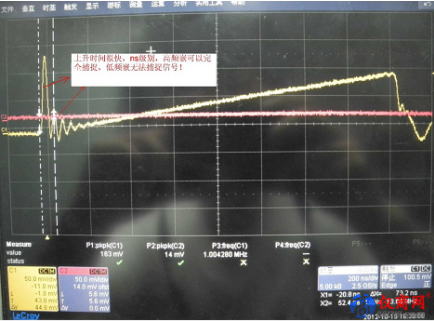

圖 10 實測 DS 電流波形細節


通過以上波形分析:

在捕捉 60KHZ 左右的開關電流波形時,從圖 10 看到,電流波形的上升時間達到 35NS 左右,普通的低頻嵌 CP8100L,帶寬 100KHZ,上升時間 3.5US,遠遠無法滿足要求;高頻電流嵌CP0030A,帶寬 40MHZ,上升時間 8.75NS,滿足實際測量要求。

3.2 高頻電流探頭在開關電源中的應用(CP0030A 和 TCP0030 實測對比)

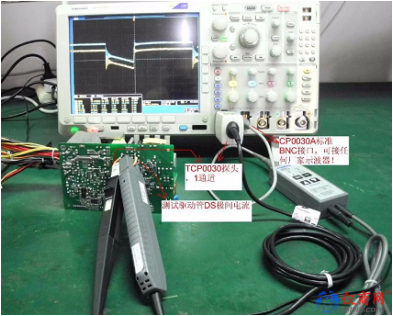

圖 11    1 通道為 TEK TCP0030 電流探頭 2 通道為本公司的 CP0030A


實測做對比,示波器為 TEK MDO4104-6 測試系統如上圖:

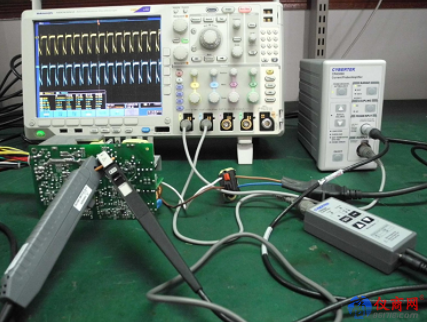

開關電源的開關頻率可以達到 100KHZ,當然還有更高的,瞬間的上升速度達到 NS 級別,如果使用低頻電流嵌(US 級別,如本公司的 CP8100L,泰克的 A622),根本無法準確捕捉波形,必須使用高頻直交流電流探頭。下面以本公司 250W 的 ATX 不間斷正激電源模塊為例,測試系統如圖,本公司的CP0030A(40MHZ/30A)和泰克的TCP0030(120MHZ/30A)。

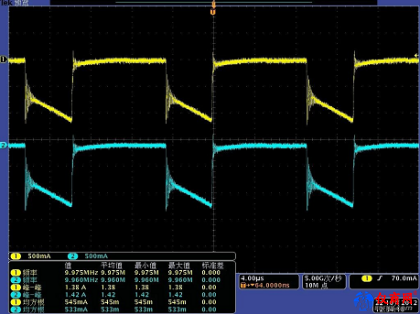

圖 12 黃線為泰克 TCP312 藍線為 CP0030 實測數據對比

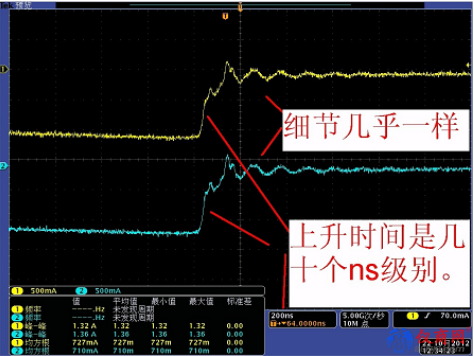

圖 13 細節對比 黃色為 TCP0030 藍色為 CP0030A 實測波形
