隨著“碳達峰、碳中和”目標的提出，踐行低碳發展、推動綠色轉型已成為國際社會的普遍共識，光伏市場將開啟加速模式，迎來黃金發展期。

然而，由于光伏裝機容量逐年攀升，逆變器、匯流箱、組件以及應用場景越來越廣，光伏電站事故問題時有發生。

據外媒報道，近日，澳大利亞悉尼西部一家制藥廠屋頂上的太陽能電池板起火。

（圖片來源：WAtoday）

此次火災并未造成人員傷亡，但由于該制藥廠在發生火災前，已完成數百萬美元的設備升級，財產損失巨大。

（圖片來源：WAtoday）

引起光伏電站火災事故原因很多，主要有以下幾個：

1、熱斑效應

光伏組件因破碎、隱裂、焊接質量問題，或者受部分陰影、酸雨、鳥糞、灰塵等影響，出現熱斑現象，造成光伏組件局部溫度升高，埋下火災隱患。

2、高壓直流拉弧

接點松脫、接觸不良、接線斷裂、絕緣材料老化破損等原因都可能產生電弧，使電纜接觸部分溫度急劇升高，持續的電弧會產生3000~7000℃高溫，從而引發火災。

3、電纜接地不良

電纜的膨脹和收縮容易受到震動影響，相對來說，尖銳邊緣上的電線會退化得更快，如果不及時檢查進行補救，就很容易造成接地故障，誘發火災。

4、安裝不規范

光伏組串間每個發電單元的距離是標準的，但末端到逆變器之間距離不定，如果沒有按照制造商的規范進行安裝，極容易形成熱點，最終導致火災。

5、光伏系統自身風險

傳統有機背板材料的光伏板，往往有大量的高壓直流線纜和接頭直接裸露在外，時間一長會使導線產生劃痕，大大增加火災的概率。

光伏電站一旦出事，后果不堪設想，提高光伏電站安全運行已成為光伏從業者們關注的重點。

光伏電站系統一般由組件、逆變器、匯流箱等多個部件組成，其中一個環節出現問題都會“牽一發而動全身”，造成設備故障，影響電站運行，輕則損失發電量，重則引起火災，一切歸零。所以，一定要定期檢查設備，排除隱形故障，防患未然。

主要檢查以下幾個方面：

（一）組件是否出現熱斑現象；

（二）設備絕緣性是否良好；

（三）接地是否良好；

（四）電流、電壓是否在標準范圍內；

（五）電能質量是否符合國家電網要求。

作為中國儀器儀表品牌中全方位布局新能源行業的參與者，優利德為您提供全方位的光伏電站設施運行維護解決方案。

本期重點介紹部分解決方案，直擊光伏運維痛點，守護光伏電站安全。

01  紅外熱像儀檢測應用

適用場景

在光伏系統中，只要設備運行就會產生溫度，一旦溫度過高就會影響正常運行，埋下火災隱患。

使用紅外熱像儀進行巡檢，能將熱信息瞬間可視化，使您快速清晰地發現高溫異常點，通過熱成像儀對比查看分析，及時排除疑似問題或潛在隱患，維護正常運行。

UTi384H紅外熱成像儀，擁有4.3寸大屏顯示，384*288分辨率，能自動追蹤高溫，進行高溫報警，可調焦設計滿足光伏電站日常運維，測量數據報告可輕松導出，給維修評估提供可靠性依據。

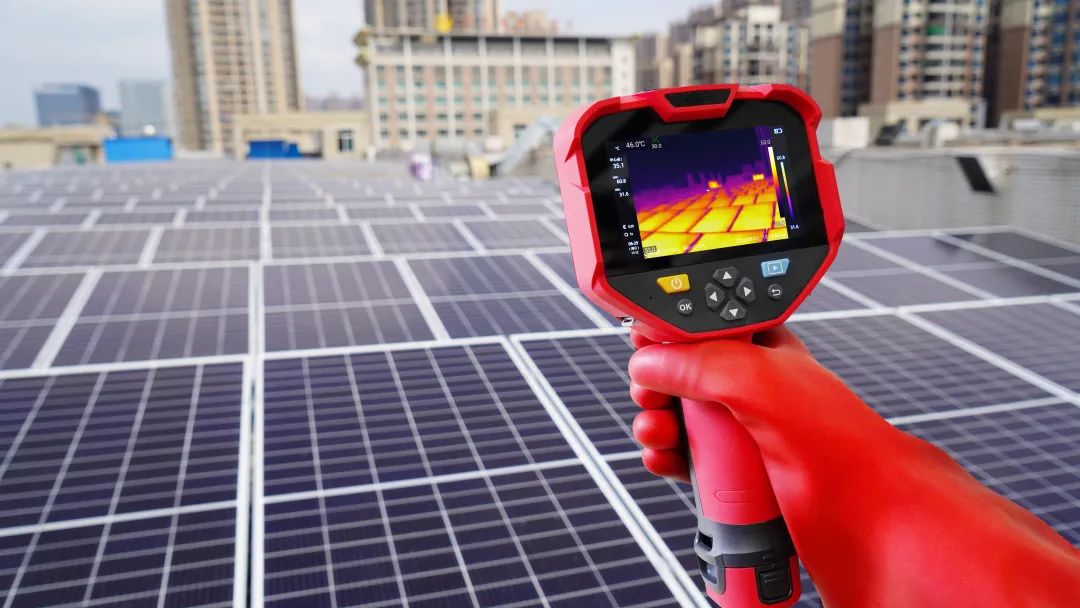

（一）組件熱斑篩查

輕松發現熱斑問題，及時檢修，提高光伏電站發電效率。

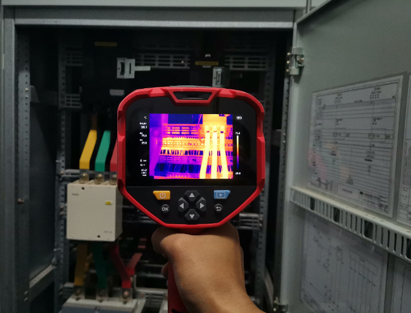

（二）逆變器（線纜、接頭）溫度篩查

可精準判斷逆變器是否存在故障隱患，早發現早排除，大幅提升逆變器的使用壽命。

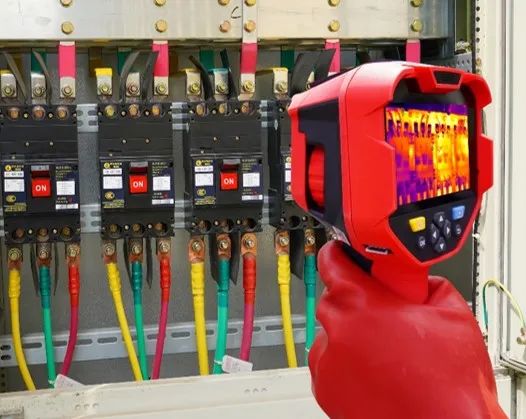

（三）交流匯流箱接頭、線纜溫度篩查

快速排查匯流箱故障隱患，提升匯流箱使用壽命和光伏電站發電效率。

【推薦產品】

UTi384H紅外熱成像儀

4.3寸大屏幕，384×288分辨率，成像清晰；

可調焦，能清晰直觀發現問題點位置；

高溫自動追蹤，快速判斷高溫異常點，支持高溫報警；

手動等溫功能，自定義溫度顯示，直觀呈現異常溫度部位；

支持APP和PC端，快速生成測溫報告。

02  絕緣電阻測試儀檢測應用

適用場景

光伏發電設備長期運行于戶外，光照、雨水、風沙等的侵蝕都會加速電纜和連接器等設備老化，使設備絕緣性下降，導致故障甚至引發火災。

定期對光伏組件進行絕緣檢測，防患于未“燃。一款兼具功能和實用性的絕緣電阻測量儀，能助輕松檢測設備絕緣情況，保證光伏電站安全運行。

UT513A絕緣電阻測試儀，具有自動放電、吸收比、極化指數、USB數據傳輸等功能，攜帶方便，操作簡單，可一鍵完成絕緣電阻測量，安全，省時，省力，讓您的檢測效率大幅提升。

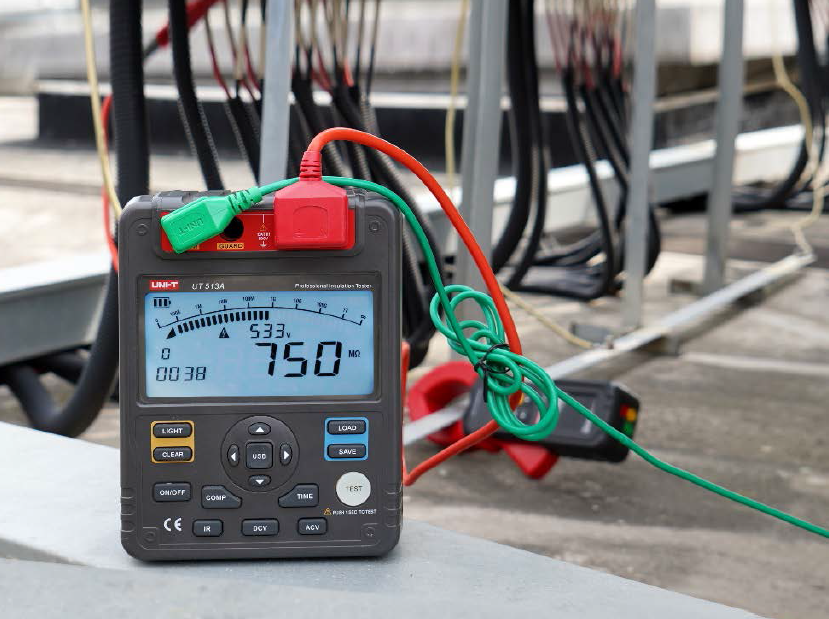

組件/組串絕緣檢測

通過檢測組串負極與地、正極與地之間的絕緣值，迅速判斷絕緣狀況。

UT513A絕緣電阻測試儀也適用于逆變器、匯流箱線路中線纜的絕緣檢測，一機多用，輕松排查絕緣隱患，保障安全運行，減少不必要的運維成本。

【推薦產品】

UT513A絕緣電阻測試儀

一鍵測量，無需手搖，省時省力；

自動釋放電壓，避免觸電，操作更安全；

極化/吸收比測量，可輕松判斷絕緣情況；

比較功能測量，測試簡單方便，提高工作效率；

USB數據線傳輸，方便讀取數據，導出分析報告。

03  接地電阻測試儀檢測應用

使用場景

光伏組件/組串主要安裝在露天、田地、山坡等環境，沒有良好的接地就很容易受到雷電攻擊。

利用接地電阻測試儀定期進行接地巡檢，排查故障并及時檢修，通過對設備的接地測量，可有效減少因接地問題引起的安全事故。

UT278B地樁式接地電阻測試儀，具有鉗形接地電阻（一鉗測量）及三/四線法（地樁式測量）二合一接地電阻測量功能，可實現多場合靈活應用，幫助運維巡檢人員判斷接地電阻是否符合要求，依據測試結果進行維修整改。

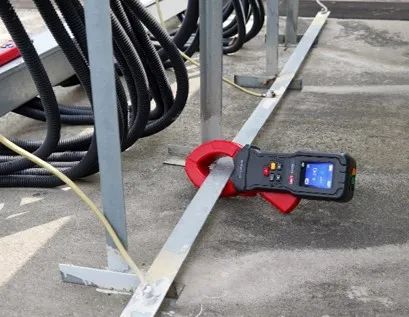

組件/組串接地檢測

光伏組件的防雷接地電阻要求應小于4Ω（阻值越小越好），可有效防止雷擊；

導通電阻值（導通性）一般不大于0.4Ω。

UT278B地樁式接地電阻測試儀也適用于逆變器、交流匯流箱等設備接地檢測，全方位做好光伏電站系統接地工作，防止因接地不良引起觸電、火災等事故，保護人身安全和財產安全。

【推薦產品】

UT278B接地電阻測試儀

2.4寸彩屏顯示，直觀觀測測量結果；

鉗形測量，無需斷開接地線即可實現一鉗測量，方便快捷；

地樁式測量，可精準測量單點及多點接地；

支持PC軟件，快速生成分析報告。

04  數字萬用表檢測應用

使用場景

在太陽輻照強度基本一致的條件下，測量組件/組串開路電壓，其偏差應不超過5%，過低或過高都會影響光伏發電站的正常運行。

定期用萬用表直流電壓檔測量組件/組串正極/負極分別對地開路電壓，及時排查安全隱患。

UT196光伏數字萬用表，支持1700V直流電壓測量，適用于光伏陣列系統電壓的測量，IP65級防護等級，輕松應對下雨和沙塵等作業環境，具有cETL/EMC等安全認證，保證使用安全。

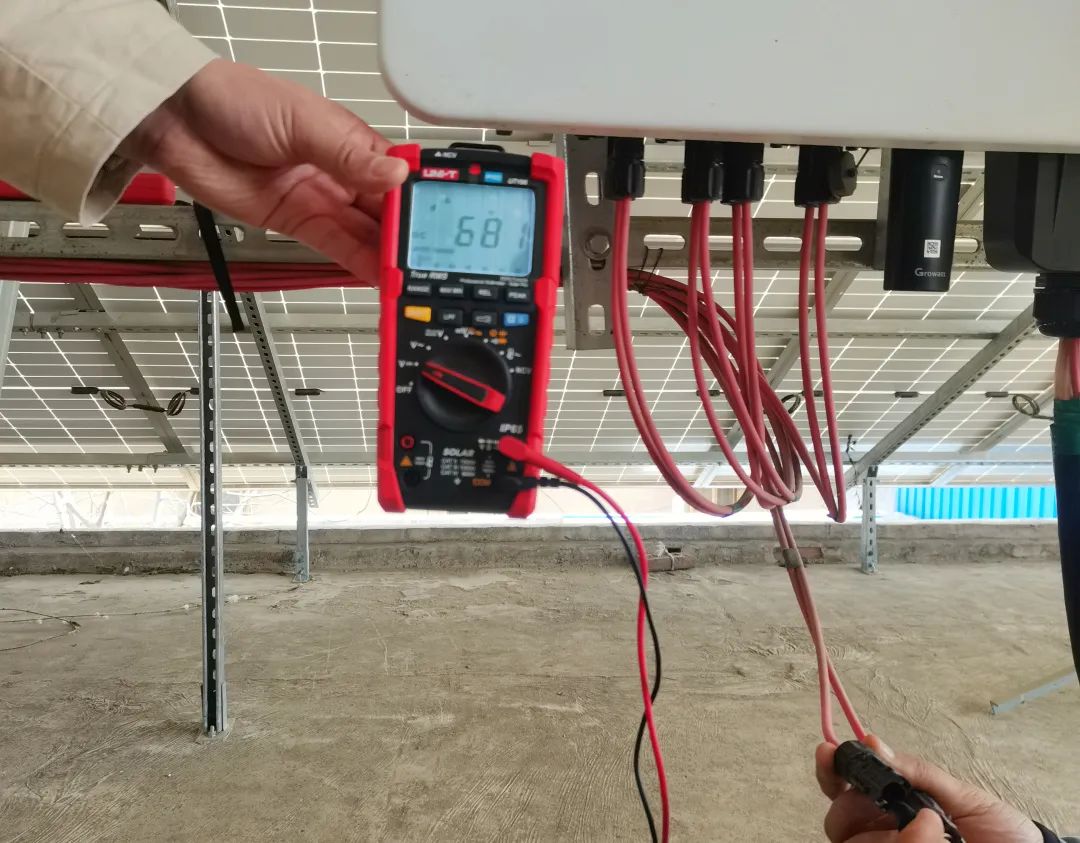

組串開路電壓檢測

輕松檢測電壓數值，提高光伏電站運行效率。

【推薦產品】

UT196光伏專業數字萬用表

1700V直流電壓檢測，滿足光伏系統電壓測量；

cETL/EMC/ROHS等多重安全認證；

低通濾波可攔截高于1kHz的頻率干擾，輸出測量更準確；

IP65防護等級，防塵、防水、2米防摔，結實耐用；

可選配柔性電流鉗擴展3000A電流測量。

05  電流表檢測應用

使用場景

在太陽輻照強度基本一致的條件下，測量組串接入同一個逆變器的工作電流，其偏差應不超過10%。

用電流表直接插入各支路測量電流是否正常，從而判定各組件發電是否有故障；通過對比發現偏差過大情況，及時進行檢修。

UT256叉型電流表，小巧便攜，可輕松裝入口袋，10mm常開鉗口設計，直接鉗入各支路線路就能測量電流，在不破壞絕緣的情況下區分導線是否帶電和零線火線，并帶有聲光報警提示，實用性更強。

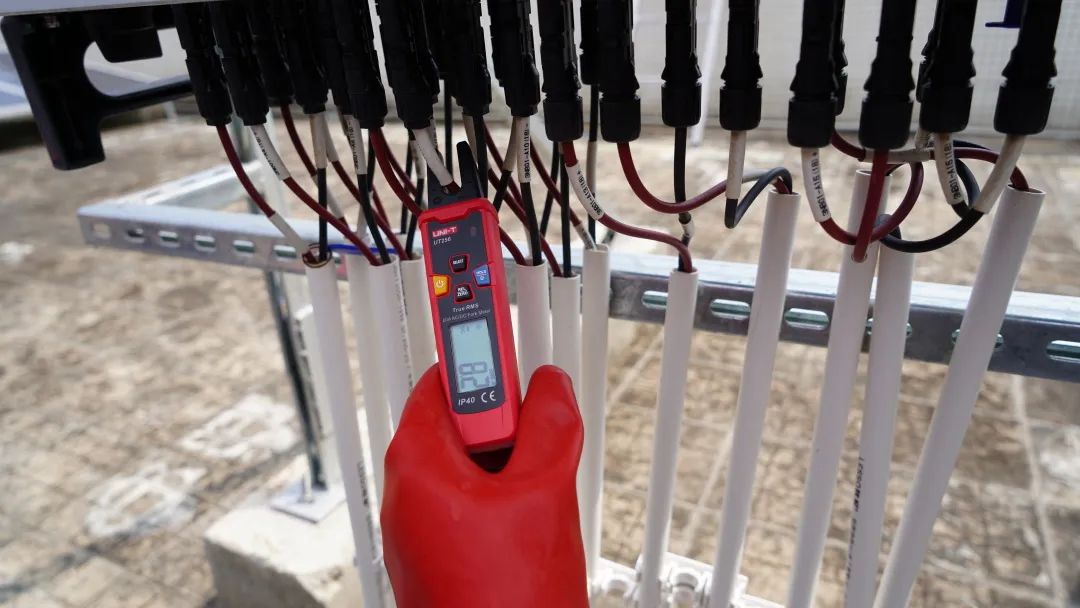

組件/組串各支路電流檢測

快速檢測各支路測量電流是否正常，從而可判定各組件發電是否有故障。

【推薦產品】

UT256叉型電流表

小巧輕便，攜帶方便；

常開鉗口，不用頻繁開合鉗口，省時省力；

支持交直流電流60A測量；

NCV非接觸驗電，輕松判斷導線是否帶電、區分零線火線；

LED背光顯示屏，光線不足也能清晰讀數。

06  電能質量分析儀檢測應用

使用場景

光伏逆變器將太陽能電池組件產生的直流電轉換為符合電網電能質量要求的交流電，其電能質量直接影響到光伏發電系統的輸出效率及運行穩定性。

用電能質量分析儀檢測光伏發電的質量，通過檢測電壓偏差、頻率偏差、諧波含量、畸變率等質量指標，判斷電能質量是否符合要求。

UT285C電能質量分析儀，可提供電力運行中的諧波分析及功率因分析，能對電網運行進行長時間的數據采集監測，同時配備電能質量數據分析軟件，便于導出數據供后期分析、改進。

逆變器電能質量分析測量

輕松判斷電能質量是否符合國家電網制定的光伏電站電能質量相關標準。

【推薦產品】

UT285C電能質量分析儀

波形實時顯示，實時觀察和記錄電壓和電流波形或時間趨勢值；

50次諧波測量，避免對設備產生高頻干擾；

功率因數測量，設備用電效率一目了然（1為理想狀態）；

三相不平衡測量，發現設備過熱及時排查，避免導致設備效率降低，減緩老化；

支持PC軟件數據下載，導出報告。

安全問題無小事！日常做好光伏電站的運行維護，防患于未然，才是真安全。

在“雙碳”目標的背景下，光伏行業前景不可估量，光伏發電正在高歌猛進。

優利德將繼續加大科技創新投入，加強核心技術攻關，聚焦產品專利研發，打造出更實用、更智能的測試測量儀表儀器，助力光伏領域飛速發展，為光伏電站安全運維保駕護航！
