因為各地高溫，用電需求激增！部分地區陸續發布限電通知，從節能減排的目標來看，發展光伏發電等新能源或是較好的解決方案！法國CA光伏系統測試儀 - FTV500，為光伏行業保駕護航！

一、設備簡介

PHOTOVOLTAIC-TEST FTV500是一種便攜式儀表，面向光伏行業，旨在滿足技術人員和專業人員調試、測試和維護期間的各類測量需求。

該儀表根據適用的國際標準測量和分析單相和三相系統(3個直流鉗表+3個交流鉗表)中的所有特征數。PHOTOVOLTAIC-TEST FTV500擁有大容量存儲器、數據記錄器功能和通過虛擬網絡計算技術（VNC）實現的遠程控制功能，攜帶方便，系統完備，是定期維護工作中的不二選擇。

二、主要特點

?觸摸屏顯示器,采用光學粘合技術

?一個儀表，可以完成5種測量任務

-轉換效率

-I-V曲線 (具有快速測試特點)

-導通性

-太陽能發電系統的絕緣性

-數據記錄器

?管理和直接創建儀表報告

?可遠程使用，具有Wi-Fi傳輸功能（輻射/溫度）

?可做虛擬網絡計算機（VNC），適用于遠程顯示和控制共享

?USB與Wi-Fi接口

?全中文界面

?符合多種國際標準：EN61010、EN61557、EN61724、EN62446、EN60891、EN60904、CEI82-25

三、功能簡介

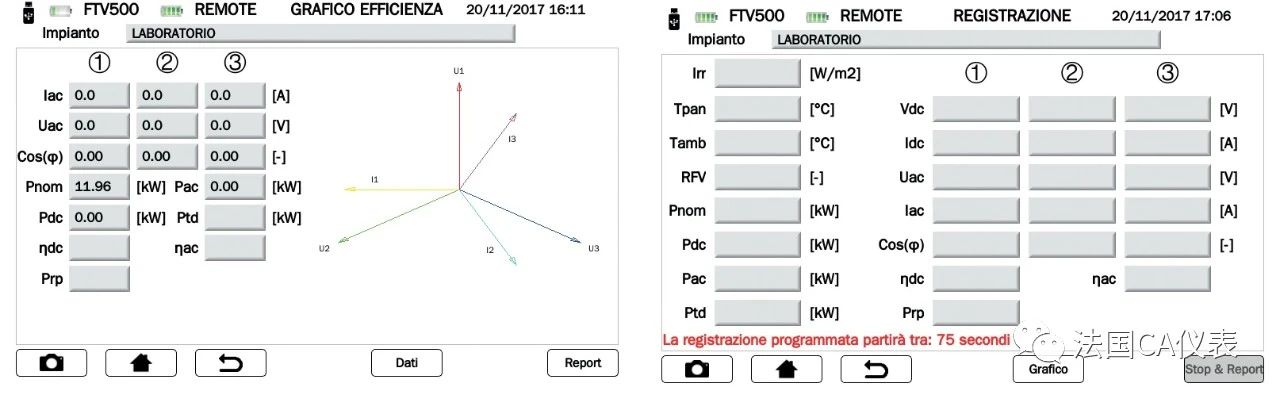

①逆變器效率、性能和數據記錄( CEI82-25, EN61724, EN62446 )

3路直流輸入和3路交流電壓和電流輸入對光伏裝置進行詳細測量，測量內容包括DC/AC轉換性能、有功功率和理論功率及逆變器輸出端的功率因素和相圖。每個參數都與輻射量、太陽能房/組件的溫度（通過遠程裝置讀取）相關，方便將測試結果與規定的參考值相比較。

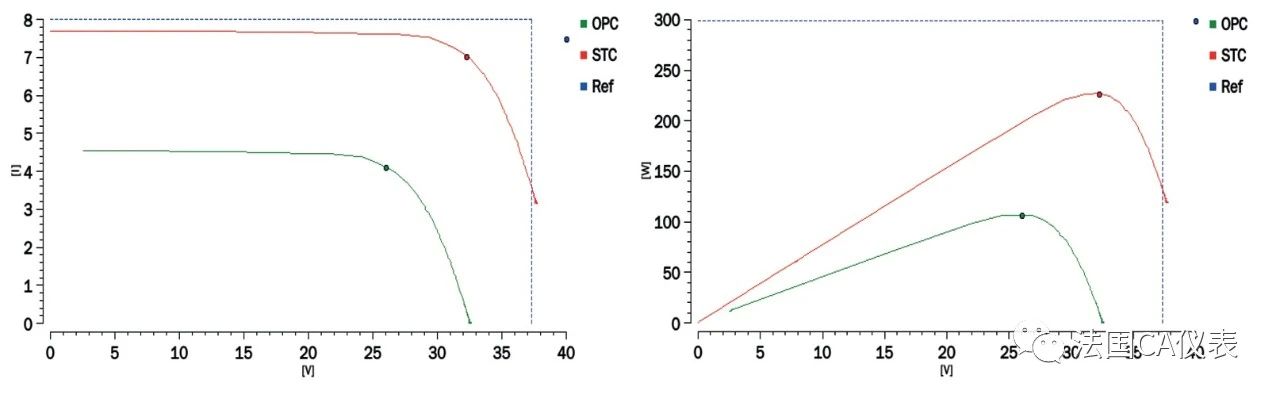

②I-V曲線，I-V快速測試( EN62446 , EN60891)

對高達1000V和15A組件/組串的伏安特性曲線進行分析，并可將其與制造商的STC參考值進行比較。儀表利用4個連接端子對測量進行自主管理，在短時間內顯示特性曲線圖(電壓/電流/功率)、主要特征參數和測試結果，并將其與從用戶更新的太陽能組件數據庫中提取的STC值相比較。也可采用快速測試，只測量單個并聯組件或組串的開路電壓和短路電流。

③絕緣電阻/導通性測量（EN62446, CEI82-25, EN61557, CEI64-8, EN60364)

對光伏系統(組件、組串或整個系統)進行電氣安全檢查, 測量傳統絕緣電阻(采用兆歐計)或使用運行狀態下的裝置，不必利用外部開關來短路正負極。選擇測試電壓(250-500-1.000VDC)并對通過故障結果的閾值告警進行編程，可立即獲得驗證結果。根據國際標準，利用200 mA電流檢查保護導體的導通性。

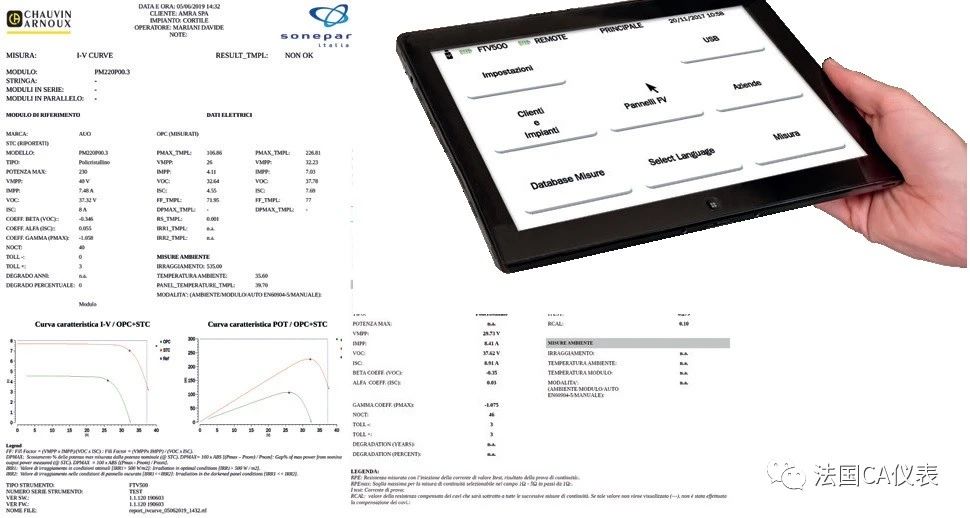

④遠程控制、WI-FI和VNC 技術、測試報告

FTV500是首款含VNC (虛擬網絡計算) 技術的便攜式多功能儀表，可直接從智能手機、PC機或平板電腦對所有測量功能進行遠程控制和管理。該儀表具有Wi-Fi傳輸功能，也非常適合遠程協助或為現場工作的技術人員提供支持。利用該儀表的存儲器可記錄10,000個測量值，而且只需簡單點擊便可立即創建報告。通過U盤可下載整個數據庫，而且數據庫隨時可供使用。

⑤遠程裝置

FTV500的遠程裝置實時收集環境參數(輻射量、環境/組件溫度) 讀數并將其用于結果分析。遠程裝置利用Wi-Fi技術將數據無縫傳輸至儀表，戶外傳輸距離可長達200多米，而且在傳輸信號中斷情況下可作為數據記錄器并存儲獲得的測量值，然后在運行狀態回歸正常時再將這些測量值同步和傳輸至儀表。儀表固定系統具有安裝穩定和測量可靠等特點，并已獲專利保護。

四、技術參數

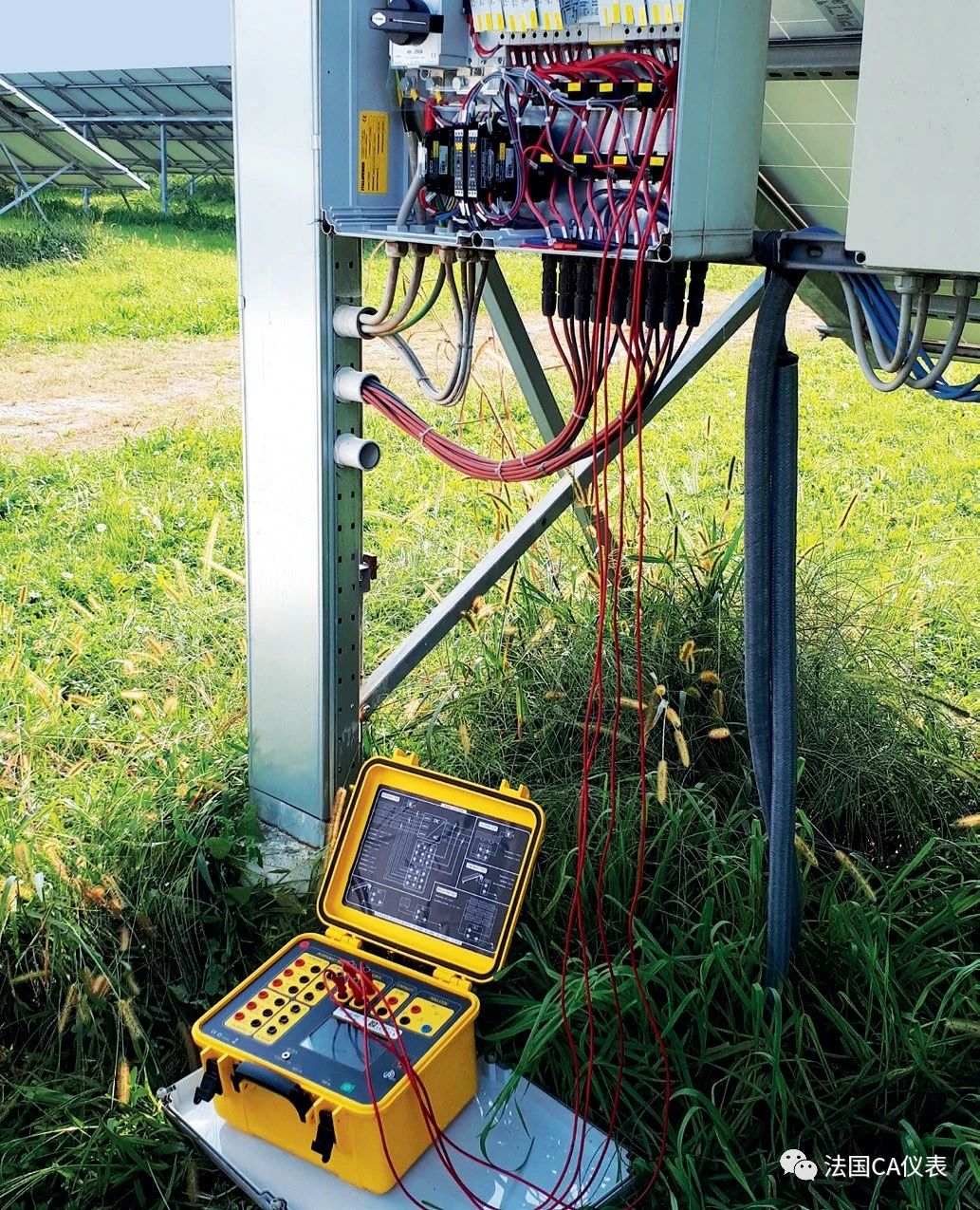

五、現場實測
