脈沖發生器電路是一種用來產生脈沖信號的電路。這種電路被廣泛應用于數字電子學、通信系統、計算機科學等領域。脈沖發生器電路可以采用不同的設計來生成不同類型的脈沖信號，比如方波、正弦波、三角波等。
以下是一個簡單的脈沖發生器電路示例，用于產生方波信號：
基本單穩態多諧振蕩器
一個基本的單穩態多諧振蕩器電路如下所示：
電路元件：
- 兩個三極管或晶體管（NPN 或 PNP）
- 數個電阻
- 數個電容
- 電源
工作原理：
- 當電路上電時，初始狀態設置為一個穩態。
- 一個穩態轉換器負責在觸發條件之后切換到第二個穩態。
- 一旦切換到第二個穩態，通過不同的途徑返回到初始穩態。
這樣，多諧振蕩器就在兩個穩態之間不斷切換，產生周期性的脈沖輸出。
脈沖發生器的應用
- 脈沖計數器
- 時鐘模塊
- 信號調制與解調
- 模數轉換器
- 脈沖測量?jī)x器
脈沖發生器電路有著許多不同的實現方式，可以根據具體的需求選擇最適合的設計。在設計脈沖發生器電路時，需要考慮到頻率穩定性、占空比、輸出電平等參數的要求。

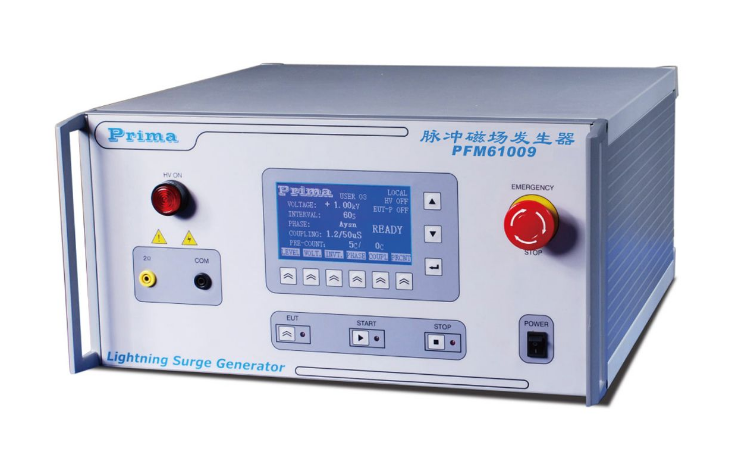

高壓脈沖發生器
高壓脈沖發生器是一種產生高電壓脈沖的設備，通常用于科學研究、電子設備測試、雷達系統和醫學應用等領域。其主要作用是產生高電壓脈沖信號，用于驅動或測試需要高電壓的設備或系統。
工作原理
高壓脈沖發生器的工作原理通常涉及以下幾個關鍵部分：
-
電源部分： 提供高壓直流電源，通常通過升壓變壓器或倍壓電路實現。
-
脈沖生成部分： 包括脈沖發生電路和控制電路，用于產生高壓脈沖信號，并控制脈沖的幅度、頻率和寬度等參數。
-
輸出部分： 將生成的高壓脈沖信號輸出到外部設備或系統，通常通過高壓絕緣輸出接口實現。
使用方法
使用高壓脈沖發生器需要注意以下幾點：
-
安全使用： 高壓脈沖發生器輸出的電壓較高，使用時需注意安全防護措施，避免觸電危險。
-
參數設置： 根據實際需求設置脈沖的幅度、頻率和寬度等參數，確保輸出符合要求。
-
連接設備： 將高壓脈沖發生器與外部設備或系統連接，確保連接正確可靠。
-
輸出檢測： 在使用過程中可使用適當?shù)臏y(cè)試儀器對輸出信號進行檢測和驗證，確保輸出符合預期。
高壓脈沖發生器具有高壓、高能量的特點，使用時需謹慎操作，避免對人員和設備造成損壞。
脈沖發生器參數設置
脈沖發生器的參數設置通常包括脈沖幅度、頻率和寬度等參數。這些參數的設置取決于具體的應用需求和實驗要求，以下是一般情況下的參數設置方法：
-
脈沖幅度（Amplitude）： 脈沖的幅度指的是脈沖信號的峰值電壓。根據實驗需要和設備要求，設置合適的脈沖幅度，通常以伏特（V）為單位。
-
脈沖頻率（Frequency）： 脈沖的頻率指的是單位時間內脈沖信號的重復次數。根據實驗需求，設置合適的脈沖頻率，通常以赫茲（Hz）為單位。
-
脈沖寬度（Width）： 脈沖的寬度指的是脈沖信號持續時間。根據實驗要求，設置合適的脈沖寬度，通常以微秒（μs）或納秒為單位。
-
觸發方式（Trigger）： 脈沖發生器的觸發方式可以是內部觸發或外部觸發。內部觸發是由脈沖發生器內部的時鐘觸發信號觸發；外部觸發是由外部觸發信號觸發。根據實驗需求選擇合適的觸發方式。
-
其他參數： 根據具體的脈沖發生器型號和功能，可能還有其他參數需要設置，如脈沖形狀、上升時間、下降時間等。
在設置參數時，需要根據實驗需求和設備規格進行調整，確保脈沖信號符合要求，并注意安全使用高壓和高能量的脈沖信號。
