場效應管配對測試新解,TH199X系列“專家模式”,讓問題曲線一目了然!


  來源: Tonghui同惠 時間:2024-04-11 編輯:清風
分享到:

?

研究背景

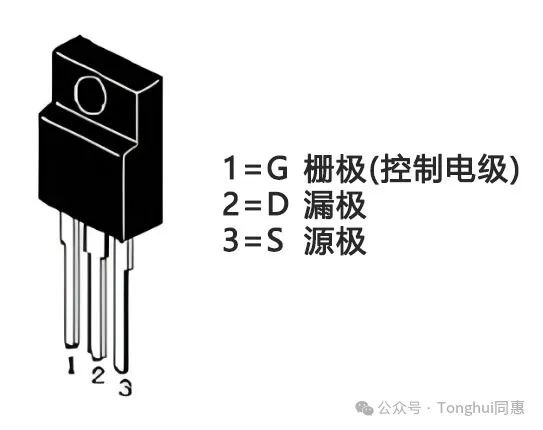

在半導體器件領域中,場效應管(FET)以其獨特的導電特性在電路中發揮著不可或缺的作用,其核心在于利用電壓來精準調控電流流動,包括柵極(Gate)、源極(Source)和漏極(Drain)。它通過改變柵極電壓場控制電荷密度,進而調整電阻,實現對電流的精確控制。



其中,閾值電壓和跨導曲線是場效應管性能評估的兩大關鍵參數。


敲重點!!!閾值電壓決定了場效應管開始導電的電壓閾值,而跨導曲線則反映了場效應管在不同電壓下的導電能力,對于電路的穩定性和效率至關重要。


01 客戶情況

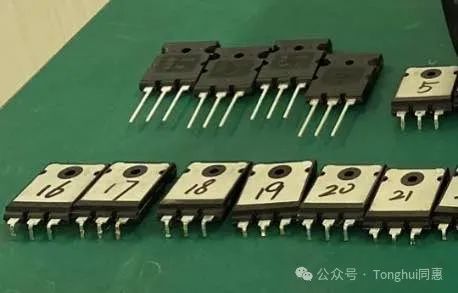

一家專注于高頻開關電源研發生產的廠家,主要有DC-DC,AC-DC模塊化電源,各類定制化電源等,由于MOS管在電路里通常成對使用,需要相同的閾值電壓和跨導能力,因此要對MOS管進行配對測試。


(圖片僅供參考)


02 測試要求


現在,他們面臨一個技術挑戰:需要準確測試功率MOS管的閾值電壓和跨導曲線。



在高頻開關電源研發中,兩個MOS管配對時若參數差異大,可能引發開關性能不一致、電流分配不均、效率降低、電磁干擾增加等問題,進而影響電源模塊的穩定性和可靠性。


因此,應嚴格控制MOS管配對精度,解決由于功率管參數不一致而引發的電源故障問題,確保電源模塊的穩定性和可靠性。


03 解決方案


根據上述需求,同惠電子給出了解決方案:TH1992系列高精度源表+TH26087B+TH26087E+TH26087G進行測試。



04 測試過程

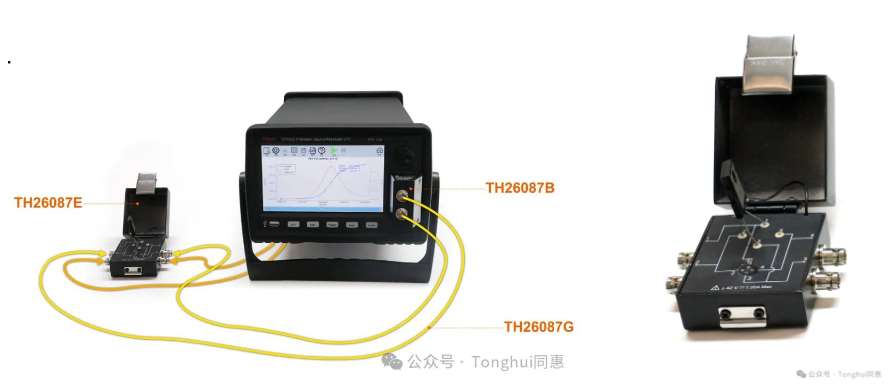

首先,將TH26087B轉換盒插入TH1992的CH1(前面板)、CH2(后面板),再通過TH26087G三同軸電纜連接TH26087E屏蔽測試盒,將MOS管插在TH26087E測試盒上,設置測試參數后,使用內部的專家模式進行測試。

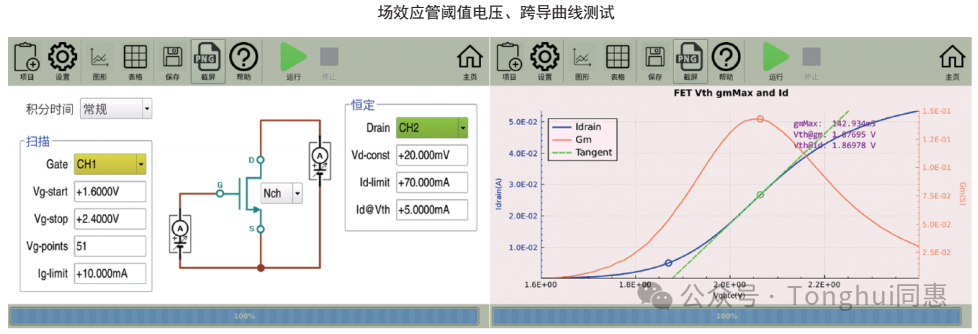

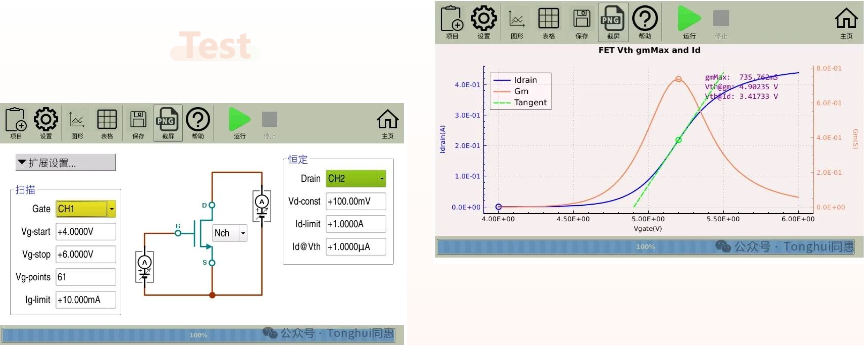

TH199X系列高精度源表具備出色的測試性能,無需上位機軟件,進入專家模式即可精確測量場效應管的閾值電壓和跨導曲線,為MOS管配對提供了可靠的數據支持。


05 經驗與總結


我們相信,通過采用TH1992系列高精度源表進行MOS管配對測試,客戶將能夠進一步提升其高頻開關電源產品的性能和質量。



“攜手同心,惠及未來”,從1994年開始,同惠電子始終堅持30年如一日,全心全意做產品,從品質入手,潛心研發電子測量儀器,聽取大家的反饋,不斷改進。做儀器,我們是認真的!
