圖2：增益和相位裕度

6、共振和頻率選擇性

波特圖有助于識別電路中的諧振頻率和頻率選擇性，尤其是在包含電容和電感等電抗元件的系統中。幅度圖表示峰值或諧振頻率，而相位圖表示這些頻率相關的相移。

使用2系列混合信號示波器生成波特圖

以下示例將使用一個簡單的一階低通濾波器演示如何在2系列混合信號示波器上生成波特圖。該濾波器為無源濾波器，僅由一個電容和一個電阻串聯而成。

RC網絡使用10Ω電阻和1μF電容。

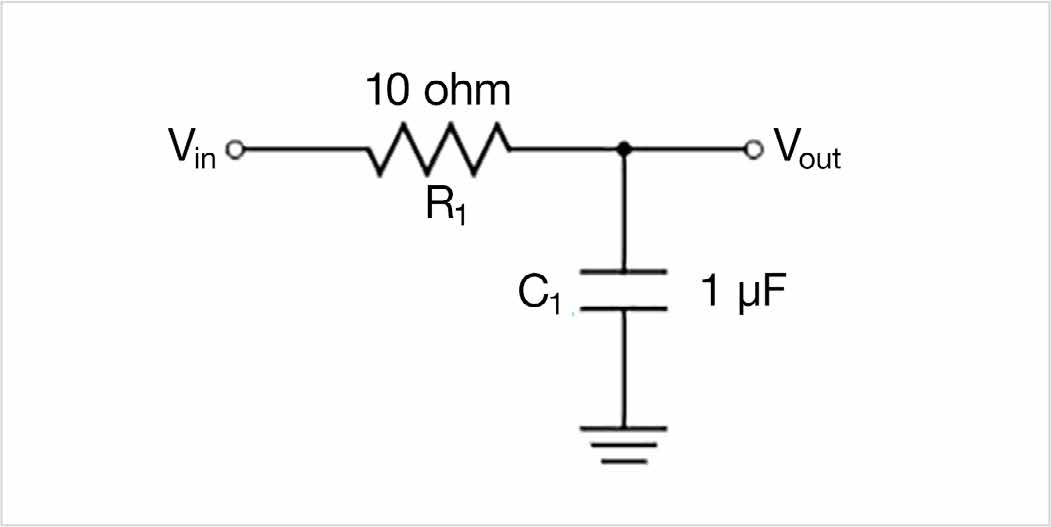

圖3：配備RC網絡的簡單無源低通濾波器

使用下列公式計算截止頻率。

截止頻率約為 16kHz。

如需要在2系列混合信號示波器中啟動波特圖，請按下測量按鈕添加新的測量值。波特圖位于FRA選項卡下。參見圖3。

圖4：通過添加新的測量值來啟動波特圖

使用內置AFG或外置泰克AFG（AFG31000）配置波特圖。參見圖4。內置AFG支持高達50MHz的信號。

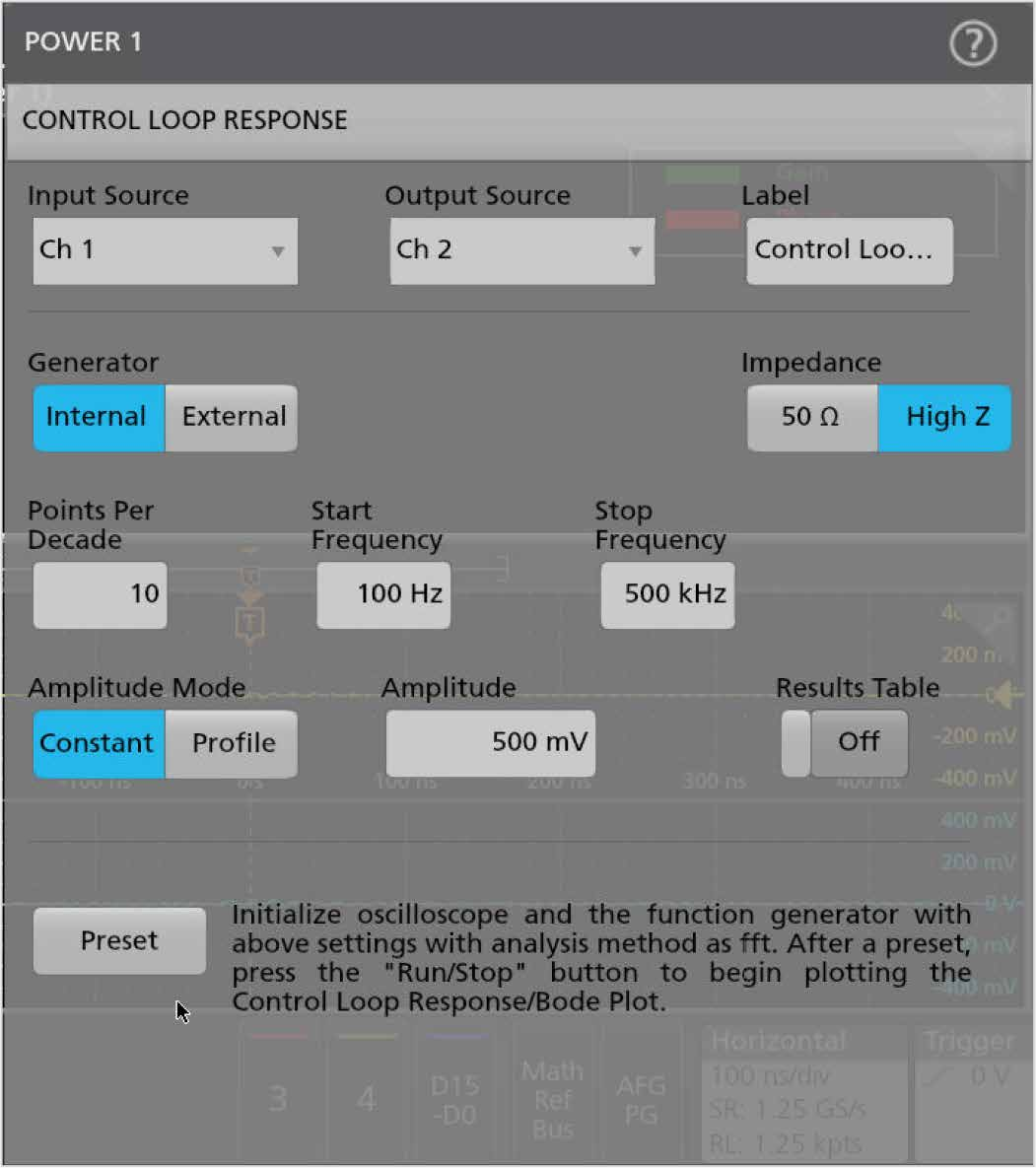

圖5：使用內置AFG進行波特圖配置

圖6：低通濾波器截止頻率為16kHz時的波特圖

設置開始和停止頻率，配置掃描頻率范圍?！包c數/10 倍頻”代表數據的間隔或密度?！包c數/10倍頻”的合理范圍在5到10之間。默認設置是10點數/10倍頻。

完成所有設置后，按下預設按鈕，應用AFG的設置并初始化示波器。

請按下前面板上的運行/停止按鈕，或單擊位于屏幕右下角的運行/停止狀態按鈕開始采集和繪制數據。

圖7：使用光標和結果表來查找數據的更多詳細信息

使用光標和結果表從波特圖中獲得更多詳細信息。在圖7中，對于具有10Ω電阻和1μF電容的簡單RC網絡（如前所述），截止頻率約為16kHz，與我們的計算結果相符，相位圖顯示約為-40°F，接近該截止頻率的理想相位角-45°F。您還可以從增益圖中檢測到截止頻率有較高的滾降。

圖8：使用AFG31000和2系列混合信號示波器生成波特圖

2系列混合信號示波器功能靈活，可為您帶來更多相關見解，并優化您的電路配置。其小巧便攜的外形、選配的電池電源和內置功能（如波特圖）可支持隨時隨地進行數據測量及分析。

圖9：多種電池供電選項可讓您在任何地方進行工作
