PCR-LE/LE2擁有可抑制浪涌的功能。同時該功能還可保護PCR-LE/LE2系列免受電壓尖峰的影響。可通過所使用的負載情況，選擇開啟或關閉浪涌抑制功能。

如果想避免任何電壓過沖或下沖，可設置浪涌抑制功能一直為打開狀態。但是，當使用具有再生反饋的負載(例如：電容負載或電池)時，那么建議關閉浪涌抑制功能。

在上一期的內容中為大家介紹了一下當使用浪涌抑制功能時的詳細信息。而在這期內容中，則會為大家介紹一下不使用浪涌抑制功能時的詳細信息。

01 關閉浪涌抑制功能

在下列情況下，可關閉浪涌抑制功能

· 當不希望再關閉輸出時，反向電流流回PCR-LE/LE2系列時

· 當模擬PCR-LE/LE2系列向感應負載提供直流輸出，其負載電纜突然斷開時

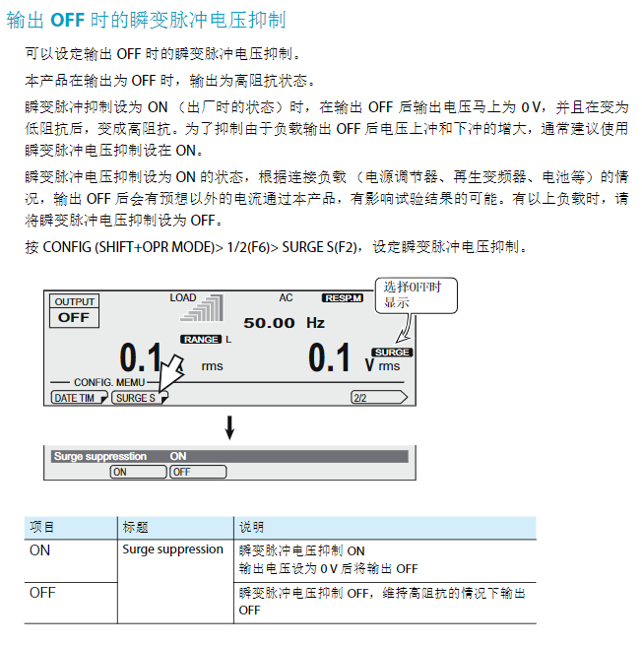

關于關閉浪涌抑制功能的方式，可參考下圖。

02 時序圖

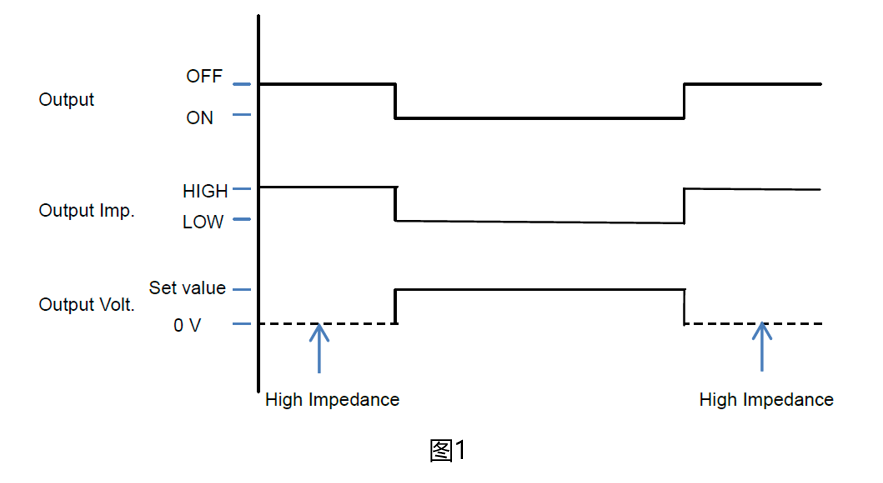

下圖1的時序圖顯示：

1. 當輸出被關閉時，通常輸出處于高阻抗?fàn)顟B(tài)。

2. 當輸出打開時，輸出將轉變?yōu)榈妥杩範顟B(tài)，并且電壓將上升至設定值。

3. 當關閉輸出時，輸出將轉變?yōu)楦咦杩範顟B(tài)。

當關閉了浪涌抑制功能后，可能會發生以下情況：

· 上升電壓變得不穩定。

· 上升電壓中出現電壓過沖。

· 上升電壓受負載狀態的影響而波動。

03 電壓波形

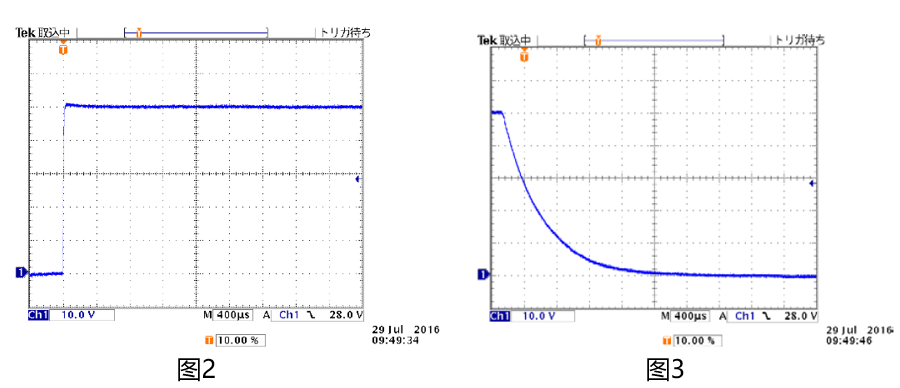

在以下條件下打開或關閉輸出時的測量電壓波形如下圖所示。

條件：使用PCR500LE輸出50Vdc后，在空載狀態下將其關閉。

· 在上圖2中，上升電壓有些不穩定。

· 在上圖3中，當輸出關閉時，PCR500LE中的剩余能量在高阻抗下逐漸釋放，因此電壓緩慢下降。

04 建議

浪涌抑制功能雖然是一個非常實用的功能，但是如果當設置錯誤時，則無法提供理想的性能。所以，我們建議可根據DUT的特性來選擇是否開啟或關閉浪涌抑制功能。

※ 當固件版本升級至Ver.4.50或以上版本時即可使用浪涌抑制功能。
