電子負載的動態測試功能又稱為瞬態功能，指的是電子負載的模組能夠根據設定規則使其在兩種設定參數間切換，主要用于對各類電源進行動態特性測試及電源動態指標測試。

動態模式測試時可在主值和瞬態值之間迅速切換，同時可靈活設置電壓、電流和電阻的上升、下降斜率，此外，還可通過更改變化斜率來模擬復雜的負載行為。

動態測試類型

動態測試一般有連續模式、翻轉模式和脈沖模式三種測試模式。

(1)連續模式(Continuous)

在連續模式下，負載會連續在A值與B值之間切換。

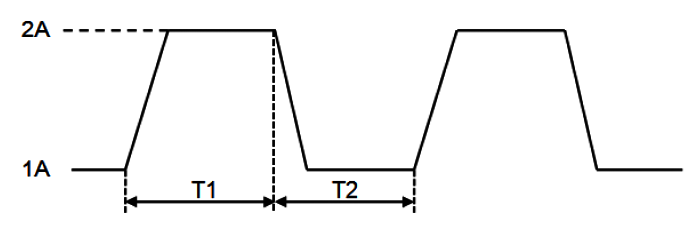

如下圖所示，圖中1A即為A值，2A為B值，負載在1A和2A兩個設定值之間切換工作，持續時長分別為T1和T2。

(2)翻轉模式(Toggle)

在翻轉模式下，每接收到一個觸發信號，負載就會在A值和B值之間切換一次。

如下圖所示，當收到TRIG觸發信號后，負載從1A切換到2A，需再次收到觸發信號后，才可從2A切換回1A，每一次切換都需通過TRIG觸發信號來發出指令。

(3)脈沖模式(Pulse)

在脈沖模式下，每接收到一個觸發信號，負載就會切換到B值，在B值處維持脈寬時間后，再切換回A值。

如下圖所示，當收到TRIG觸發信號后，負載從1A切換到2A，維持設定時間后，負載從2A切換回1A，等待下次發出觸發信號后再次完成切換。

動態測試應用

在DCDC電源測試中，負載動態測試是十分重要的一環，利用負載動態測試，可以快速評估所測電源的穩定性與快速性。另外，在對DCDC轉換器芯片進行選型時，負載動態測試表現也是評估該芯片動態性能的重要參考依據之一。

接下來以北京大華無線電儀器有限責任公司自主研發生產的DH27800E系列大功率可編程直流電子負載為例，來看看如何進行動態測試。

以CC模式下進行連續測試為例，其他模式的操作類似。

>> STEP-1 接線

連接被測電源和負載，并將電流探頭與示波器連接到位。

>> STEP-2 設置連續模式參數

(1)按下前面板 "Shift+3"（Menu）鍵，進入菜單配置界面。調節方向按鍵至“Configure”，按下“OK ”鍵進入配置界面，調節方向按鍵至“TranMode”，旋轉調節旋鈕選擇“Contin”，即代表進入連續模式，按下Esc鍵返回至主界面。

其他模式的操作方法同上述步驟一致。

(2)按下“Tran”模式按鍵，按鍵指示燈變亮，進入動態模式工作界面，此時工作狀態為“WAIT”（字體閃爍）。

(3)設置參數。需要設置的參數有：A值，Ta(A持續時間)，B值，Tb(B持續時間)，UP(上升斜率)，DN(下降斜率)。通過前面板按鍵和旋鈕的配合完成切換和數字輸入，點擊"OK"確定和保存。
